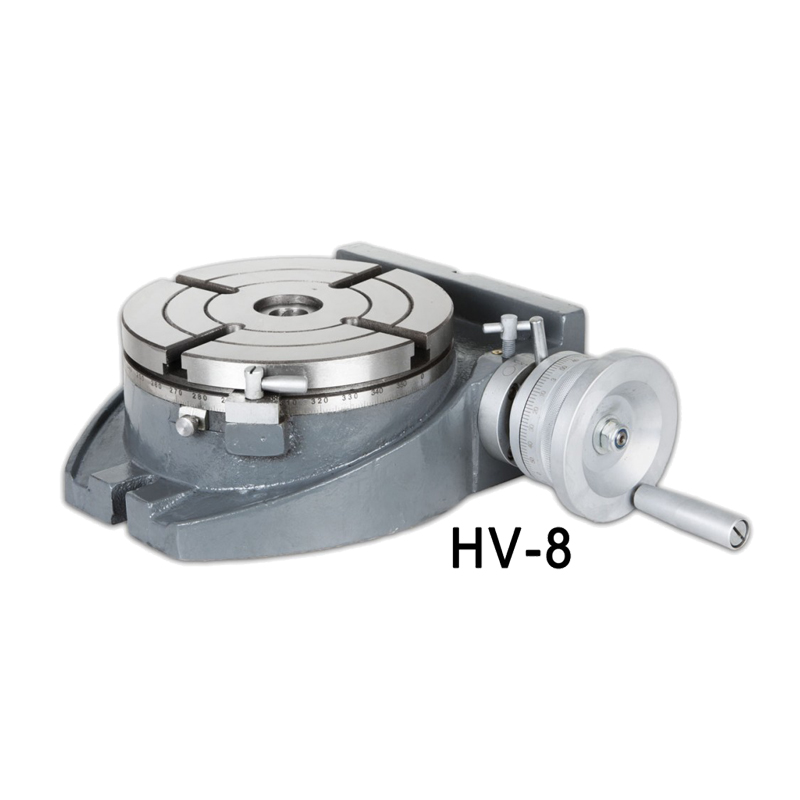

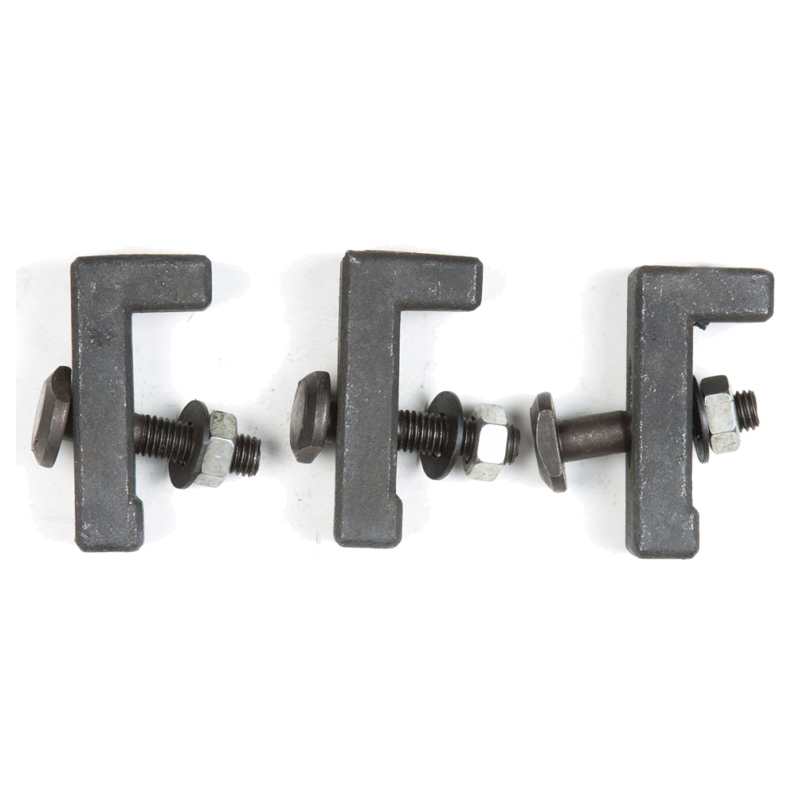

TSL Series Rotary Table Caractéristiques:
1.TSL La table rotative verticale et horizontale est l'un des principaux accessoires du broyage, il est utilisé pour le forage d'index,
2.Mulage, coupe de cercle, ponctualité et trou d'alésage, etc. sur le broyage.
2. Tableau Rotary En vertical avec une étouffage en travail, il peut être utilisé sur un travail complexe pour l'indice de cercle ennuyeux et fraisage.
3.Is les exigences spéciales des clients Le TSL avec roue à main gauche peut être proposé.
CARACTÉRISTIQUES:
Modèles | TSL100 | TSL160 | TSL200 | TSL250 | Tsl320 | TSL400 | |||||
| Diamètre du tableau MM | 100 | 160 | 200 | 250 | 320 | 400 | |||||
| Morse Taper du trou central | Mt2 | MT3 | MT4 | ||||||||
| Dia. de trou central | Ø20x8 | Ø25x6 | Ø30x6 | Ø40x10 | |||||||
| Hauteur centrale pour vert. Montage mm | 70 | 125 | 150 | 170 | 210 | 260 | |||||
| Largeur de T-Slot MM | 6 | 10 | 12 | 14 | |||||||
| Angle adjacent de T-Slot | 90 ° | 60° | |||||||||
| Largeur de la localisation de la clé mm | 10 | 12 | 14 | 18 | |||||||
| Radio de transmission de l'équipement de vers | 1:72 | 1:90 | |||||||||
| Lecture de la main-d'œuvre | 2 ′ | 1 ′ | |||||||||
| Min.Value de Vernier | 10 ' | ||||||||||
| Précision d'indexation | 120 ″ | 80 ″ | 60 ' | ||||||||
| Max.Workload (Hor.) Kg | 20 | 100 | 150 | 200 | 250 | 300 | |||||
| Max.Workload (Vert.) Kg | 10 | 50 | 75 | 100 | 125 | 150 | |||||
| NW KG | 7 | 23 | 31.5 | 46 | 77 | 150 | |||||
| Gw kg | 8 | 30 | 42 | 57 | 92 | 175 | |||||
| Dimensions du cas mm | 245x165x112 | 432x432x220 | 450x440x235 | 510x460x240 | 590x580x250 | 750x684x286 | |||||
MODEL | TSL150 (HV-6) | TSL200 (HV-8) | TSL250 (HV-10) | TSL300 (HV-12) | TSL350 (HV-14) | TSL400 (HV-16) |
A | 200 | 265 | 325 | 388 | 450 | 525 |
B | 160 | 220 | 280 | 330 | 390 | 450 |
C | 100 | 135 | 165 | 195 | 230 | 260 |
D | φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 |
E | 16 | 18 | ||||
G | 17 | |||||
H | 83 | 105 | 115 | 135 | 138 | 150 |
J | 10 | 10 | 15 | |||
M | Mt2 | MT3 | MT4 | |||
N | 78 | 98 | 113 | 133 | 128 | 145 |
Poids net kg | 14 | 28 | 43 | 71 | 83 | 93 |
Poids brut kg | 15 | 30 | 45 | 73 | 85 | 95 |
Taille d'emballage | 27x24x13 | 38x30x16 | 45x35x18 | 55x45x19 | 55x48x19 | 55x50x20 |
