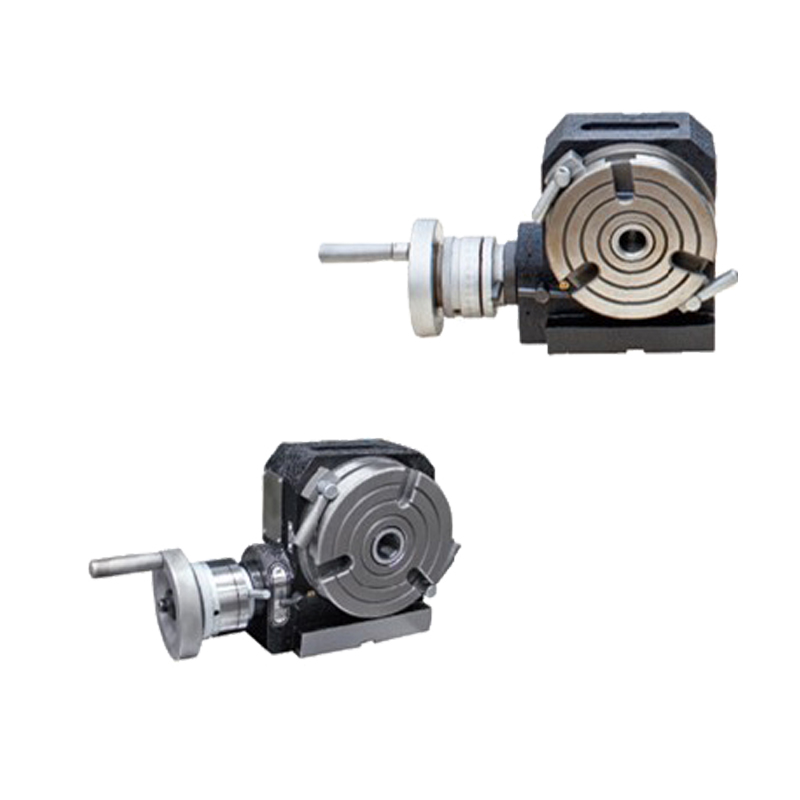

Table rotative HV-3 'HV-4 ″ HV-5 ″
| Quantité: | |
|---|---|
Mini Series Rotary Table Caractéristiques:
Mini H / V Rotary est l'un des principaux accessoires de bricolage et de fraisage à usage domestique Il est utilisé pour l'index
Boring, fraisage, coupe de cercle, ponctualité et trou d'alésage, etc. sur le broyage. Table rotative en vertical
Avec un taillon travaillant ensemble, il peut être utilisé sur un travail complexe pour l'indice de cercle ennuyeux et fraisage.
CARACTÉRISTIQUES:
MODEL | Hv-3 ' | Hv-4 ' | Hv-5 ' |
Diamètre de la table mm | Φ76.2 | Φ110 | Φ127 |
Morse Caper du trou central | Mt2 | Mt2 | Mt2 |
Hauteur du centre pour verti.moulage mm | 59 | 81.5 | 90 |
Largeur du T-Slot MM | 8 | 12 | 12 |
Angle adjacent de la table T-slot | 90 ° | 120 ° | 120 ° |
Largeur de la clé de localisation MM | 12 | 12 | 12 |
Module de l'équipement de vers | 1 | 1 | 1 |
Ratio de transmission de l'équipement de vers | 1:36 | 1:72 | 1:72 |
Graduation de la table | 360 ° | 360 ° | 360 ° |
Angle rotatif de la table avec une révolution du ver | 10 ° | 5 ° | 5 ° |
Max. | 100 | 150 | 200 |
Max. | 50 | 75 | 100 |
MODEL | Hv-3 ' | Hv-4 ' | Hv-5 ' |
A | 98 | 145 | 155 |
B | 78 | 114 | 127 |
C | 59 | 85.5 | 90 |
D | 76.2 | 110 | 127 |
E | 12 | 12 | 12 |
H | 83 | 85 | 85 |
J | 15 | ||
M | Mt2 | Mt2 | Mt2 |
N | 71 | 68 | 68 |
