Tête de division universelle F11160A F11200A
| Quantité: | |
|---|---|
Cette série est l'une des attaches les plus importantes pour le moulin à mourir. À l'aide de cette tête de division, la pièce maintenue entre les centres, ou sur un mandrin peut être tournée à n'importe quel angle comme vous le souhaitez et la périphérie d'une pièce peut être divisée en toutes divisions de parties égales. Au moyen de toutes sortes de coupeurs, la tête de division peut également aider le broyage à effectuer l'opération de fraisage pour le matériel de flûte, l'équipement en spirale, la flûte en spirale, la came archimédienne, la flûte hélicoïdale et etc.
SPÉCIFICATION | F11 100A | F11 125A | F11 160A | F11200A | ||||||
Hauteur centrale mm | 100 | 125 | 160 | 200 | ||||||
Angle pivotant de la broche de sa position horizontale (vers le haut) | ≤ 95 ° | |||||||||
Position horizontale (vers le bas) | ≤5 ° | |||||||||
Angle rotatif de broche pour une révolution complète de la poignée de division | 9 ° (540 Grad; 1'each | |||||||||
Min. Lecture de Vernier | 10 ' | |||||||||
Ratio d'engrenages de vis | 1:40 | |||||||||
Contin de l'alésage de la broche | MT3 | MT4 | ||||||||
Largeur de la localisation de la clé mm | 14 | 18 | ||||||||
Diale De couteau court de nez de broche pour le montage des bride mm | 41.275 | 53.975 | ||||||||
Numéros de trou sur la plaque d'index | 1ère assiette | 24,25,28,30,34,37,38,39,41,42,43 | ||||||||
2e plaque | 46,47,49,51,53,54,57,58,59,62,66 | |||||||||
Changer de vitesse | Module | 1.5 | 2 | |||||||
Nombres de dents | 25,30,35,40,50,55,60,70,80,90,100 | |||||||||
Erreur d'indexation individuelle de la broche pour une révolution complète de la poignée de division | ± 45 ″ | |||||||||
Cumuler Erreur à n'importe quelle périphérie 1/4 de broche | ± 1 ' | |||||||||
Max. | 100 | 130 | 130 | 130 | ||||||
Poids net (kg) | 67 | 101.5 | 113 | 130 | ||||||
Poids brut (kg) | 79 | 111.5 | 123 | 140 | ||||||
Taille d'emballage (mm) | 616x465x265 | 635x530x530 | 710x535x342 | 710x535x342 | ||||||
Sketch et dimensions de l'installation de la série F11
Modèle | A | B | C | D | E | F | G | H | L | M | N | O | P |
F11100A | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F11125A | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F11160A | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F11120A | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
Accessoires:

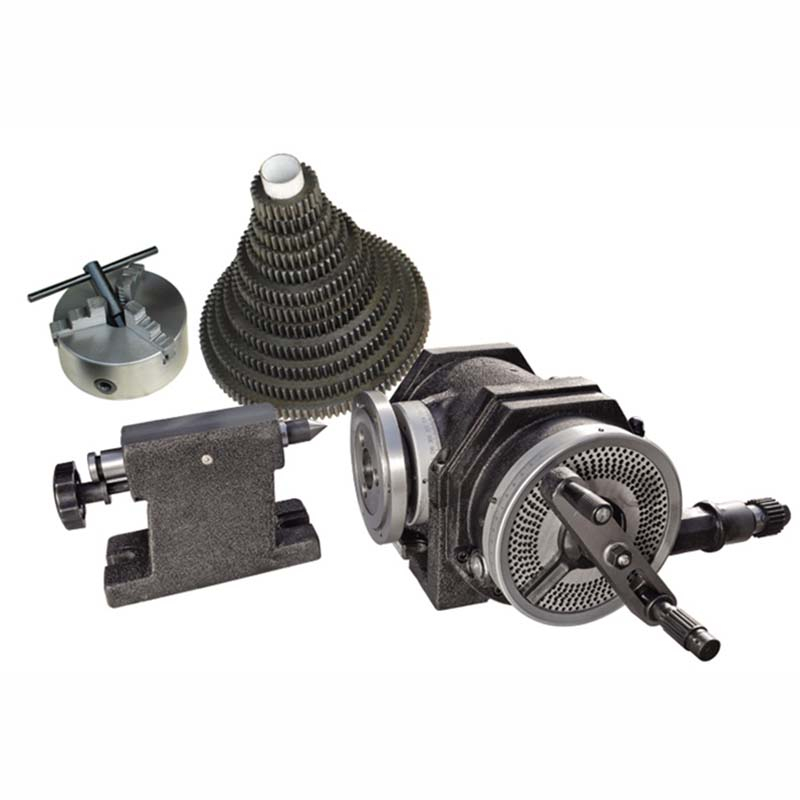

1.Tailstock 2. support de vitesse de changement 3.12pcs Changement de vitesse 4.Jack 5.Center 6. Assiette de division 7.Flange 8.3-mâchoire Chuck
9. Table de la fin (facultatif)
Cette série est l'une des attaches les plus importantes pour le moulin à mourir. À l'aide de cette tête de division, la pièce maintenue entre les centres, ou sur un mandrin peut être tournée à n'importe quel angle comme vous le souhaitez et la périphérie d'une pièce peut être divisée en toutes divisions de parties égales. Au moyen de toutes sortes de coupeurs, la tête de division peut également aider le broyage à effectuer l'opération de fraisage pour le matériel de flûte, l'équipement en spirale, la flûte en spirale, la came archimédienne, la flûte hélicoïdale et etc.
SPÉCIFICATION | F11 100A | F11 125A | F11 160A | F11200A | ||||||
Hauteur centrale mm | 100 | 125 | 160 | 200 | ||||||
Angle pivotant de la broche de sa position horizontale (vers le haut) | ≤ 95 ° | |||||||||
Position horizontale (vers le bas) | ≤5 ° | |||||||||
Angle rotatif de broche pour une révolution complète de la poignée de division | 9 ° (540 Grad; 1'each | |||||||||
Min. Lecture de Vernier | 10 ' | |||||||||
Ratio d'engrenages de vis | 1:40 | |||||||||
Contin de l'alésage de la broche | MT3 | MT4 | ||||||||
Largeur de la localisation de la clé mm | 14 | 18 | ||||||||
Diale De couteau court de nez de broche pour le montage des bride mm | 41.275 | 53.975 | ||||||||
Numéros de trou sur la plaque d'index | 1ère assiette | 24,25,28,30,34,37,38,39,41,42,43 | ||||||||
2e plaque | 46,47,49,51,53,54,57,58,59,62,66 | |||||||||
Changer de vitesse | Module | 1.5 | 2 | |||||||
Nombres de dents | 25,30,35,40,50,55,60,70,80,90,100 | |||||||||
Erreur d'indexation individuelle de la broche pour une révolution complète de la poignée de division | ± 45 ″ | |||||||||
Cumuler Erreur à n'importe quelle périphérie 1/4 de broche | ± 1 ' | |||||||||
Max. | 100 | 130 | 130 | 130 | ||||||
Poids net (kg) | 67 | 101.5 | 113 | 130 | ||||||
Poids brut (kg) | 79 | 111.5 | 123 | 140 | ||||||
Taille d'emballage (mm) | 616x465x265 | 635x530x530 | 710x535x342 | 710x535x342 | ||||||
Sketch et dimensions de l'installation de la série F11
Modèle | A | B | C | D | E | F | G | H | L | M | N | O | P |
F11100A | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F11125A | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F11160A | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F11120A | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
Accessoires:
1.Tailstock 2. support de vitesse de changement 3.12pcs Changement de vitesse 4.Jack 5.Center 6. Assiette de division 7.Flange 8.3-mâchoire Chuck
9. Table de la fin (facultatif)
