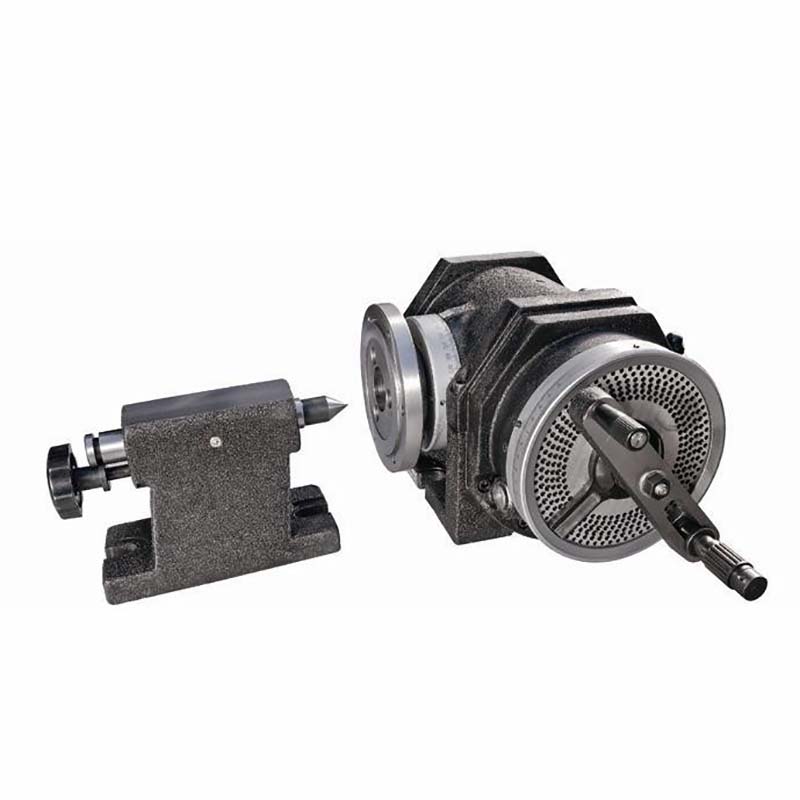

Tête de division semi-universelle de la série F12
| Quantité: | |
|---|---|
Spécifications:
1. Type F12 Series, la tête de division semi-universelle est l'une des attaches les plus importantes pour le frappeur. Avec l'aide de cette tête divisée, la pièce maintenue peut être effectuée d'indexation directe et d'indexation simple, ou rotation à n'importe quelle angle comme désiré et la périphérie d'une pièce de travail peut être divisée en toutes les divisions de parties égales etc.
2. La série F12 avec roue à main droite.
SPÉCIFICATION | F12100 | F12125 | F12160 | F12200 | |
Hauteur centrale mm | 100 | 125 | 160 | 200 | |
Angle pivotant de la broche de sa position horizontale (vers le haut) | ≤ 95 ° | ||||
Position horizontale (vers le bas) | ≤5 ° | ||||
Angle rotatif de broche pour une révolution complète de la poignée de division | 9 ° (540 Grad., 1'each) | ||||
Min.Reading of Vernier | 10 ' | ||||
Ratio d'engrenages de vis | 1:40 | ||||
Contin de l'alésage de la broche | MT3 | MT4 | |||
Largeur de la clé de localisation.mm | 14 | 18 | |||
Diamètre du conique court de la chape à l'époque pour le montage de la bride mm | Φ41.275 | Φ53.975 | Φ53.975 | Φ53.975 | |
Numéros de trou sur la plaque d'index | 1ère assiette | 24,25,28,30,34,37,38,39,41,42,43 | |||
2e plaque | 46,47,49,51,53,54,57,58,59,62,66 | ||||
Erreur d'indexation individuelle de la broche pour une révolution complète de la poignée de division | ± 45 ″ | ||||
Cumuler Erreur à n'importe quelle périphérie 1/4 de broche | ± 1 ″ | ||||
Max. | 100 | 130 | 130 | 130 | |
Poids net kg | 57 | 83.5 | 100 | 130 | |
Poids brut kg | 69 | 96 | 114 | 140 | |
Dimensions du cas mm | 610 × 459 × 255 | 536 × 460 × 310 | 710 × 505 × 342 | 710 × 535 × 342 | |
Croquis de dimension
Sketch et dimensions d'installation:
Modèle | A | B | C | D | E | F | G | H | L | M | N | O | P |
F12100 | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F12125 | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F12160 | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F12200 | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
Accessoires:
1.Tailstock 2. DIVIDING PLAQUE 3.FLANGE 4.3-mâchoire Chuck 5. Rendre Table (facultatif)
