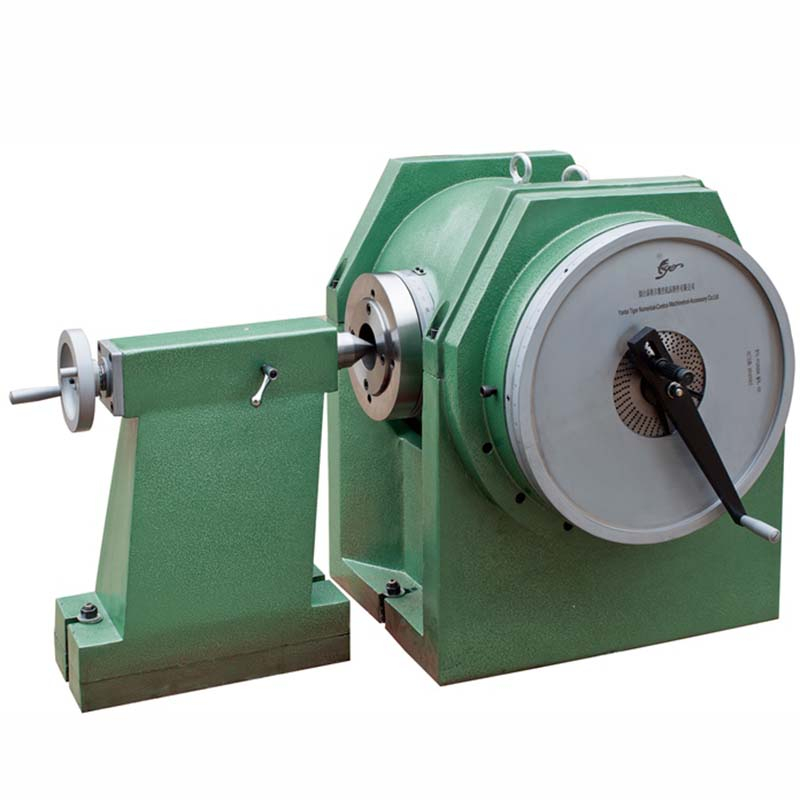

Tête de division de la série F12 robuste
| Quantité: | |
|---|---|
La tête de division semi-universelle de la série F12 lourde est l'un des attaches les plus importants pour la grosse moulure. Il peut être utilisé pour l'indexation et la division du cercle simple en parties égales, etc.
ARTICLES | F12260 | F12300 | F12400 | F12500 | F121000 | ||
Hauteur centrale mm | 260 | 300 | 400 | 500 | 1000 | ||
Angle pivotant de la broche de l'horizontale à ascendante | ≤ 95 ° | ||||||
Position horizontale (vers le bas) | ≤5 ° | ||||||
Angle rotatif de broche pour une révolution complète de la poignée de division | 9 ° | ||||||
Min. Lecture de Vernier | 10 ' | ||||||
Ratio d'engrenages de vis | 1:40 | ||||||
Contin de l'alésage de la broche | MT6 | MT6 | MT6 | MT5 | MT5 | ||
Largeur de la localisation de la clé mm | 18/20 | 18/20 | 18/20 | 22 | 22 | ||
Dia.o de la courte conique de nez de broche pour le montage des bride mm | Φ82.563 | Φ82.563 | Φ82.563 | Φ106.375 | Φ212.375 | ||
Nombre de trou dans la plaque de division | 1ère assiette | 24,25,28,30,34,37,38,39,41,42,43 | |||||
2e plaque | 46,47,49,51,53,54,57,58,59,62,66 | ||||||
Erreur d'indexation individuelle de la broche pour une révolution complète de la poignée de division | 80 ' | 80 ' | 80 ' | 500 | 1000 | ||
Cumuler Erreur à n'importe quelle périphérie 1/4 de broche | ± 70 ' | ± 70 ' | ± 70 ' | ± 1 ' | |||
Max. portant kg | 380 | 380 | 380 | 100 | 500 | ||
Accessoires de croquis dimensionnels
:
1.Tonestock 2. DIVIDING Plate 3. Flange 4.3-mâchoire Chuck 5. Rendre Table (Facultatif)
