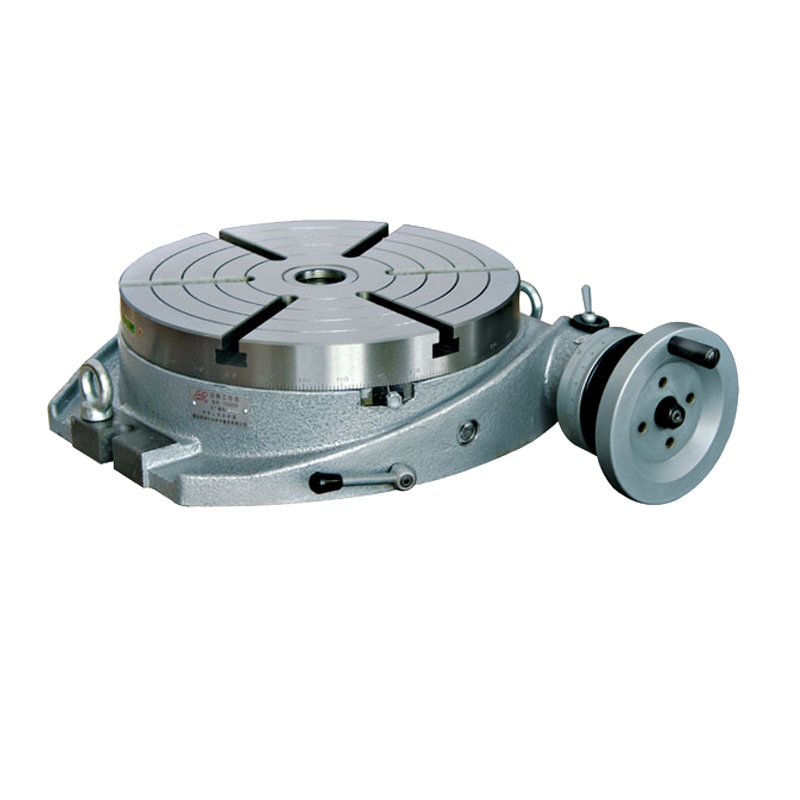

Caractéristiques de la table rotative de la série TSA:
La table Rotary de la série TSSA est l'un des accessoires les plus importants du broyage.
2. Il est largement utilisé pour le forage d'index, le fraisage, la coupe du cercle, le plan de courbe de cercle et le segment, etc.
3.Ca une option, différentes brides de table de table différentes, la bride sera emballée séparément. Sinon, les plaques de division qui fournit de l'option peuvent indexer tous les entiers entre 2 et 66 peuvent également indexer les nombres entre 67 et 132, ce qui peut être divisé exactement par le numéro 2,3 et 5.
4. une bride pour connecter l'accessoire de division permet à l'opérateur de diviser en place la rotation à 360 degrés de la surface de pince Divisible de 2,3 et 5 de 67-132.
5.Accessoires opératoires: plaque de trou, bride
CARACTÉRISTIQUES:
SPÉCIFICATION | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A |
Diamètre de la table mm | Φ160 | φ200 | φ250 | φ320 | φ400 | φ500 | φ630 | φ800 | φ1000 |
Morse Caper du trou central | 2 # | 3 # | 4 # | 5 # | 6 # | ||||
Largeur du T-Slot MM | 10 | 12 | 14 | 18 | 22 | ||||
Angle adjacent de la table T-slot | 90 ° | 60 ° | 45 ° | ||||||
Largeur de la clé de localisation MM | 12 | 14 | 18 | – | – | – | – | ||
Graduation de la table | 360 ° | ||||||||
Valeur minimale de Vernier | 10 ' | ||||||||
Précision d'indexation | 80 ″ | 60 ' | |||||||
MAX WORKLOLOD KG | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1200 | 2000 |
Poids net kg | 16.5 | 22.5 | 33.5 | 65 | 125 | 215 | 345 | 800 | 1300 |
Poids brut kg | 21.5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 | 1400 |
Dimensions du cas mm | 400x330x200 | 400x360x208 | 500x400x210 | 580x480x238 | 750x616x280 | 850x730x302 | 995x900x326 | 1175x1090x391 | 1430x1224x550 |
Sketch et dimension d'installation:
MODEL | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A | |||||
A | 260 | 290 | 330 | 410 | 530 | 640 | 820 | 1000 | 1170 | |||||
B | 196 | 236 | 286 | 360 | 450 | 560 | 700 | 890 | 1080 | |||||
C | 332 | 369 | 422 | 493 | 612 | 753 | 898 | 1080 | 1295 | |||||
D | 160 | Ø200 | Ø250 | Ø320 | Ø400 | Ø500 | Ø630 | Ø800 | Ø1000 | |||||
G | 12 | 14 | 18 | 22 | 22 | - | ||||||||
H | 75 | 80 | 90 | 110 | 140 | 158.5 | 160 | 215 | 250 | |||||
J | 12 | 14 | 18 | 22 | 30 | - | ||||||||
K | 76 | 91.25 | 102.5 | 128.5 | 180 | 230 | 295 | 364 | 364 | |||||
L | 194 | 211 | 241 | 273 | 337 | 393 | 468 | 535 | 654 | |||||
M | Mt2 | MT3 | MT4 | MT5 | MT6 | |||||||||
P | 27 | 27 | 30.5 | 44 | 60 | 65 | 68 | 76 | 106 | |||||
Q | 125 | 160 | 180 | 220 | 250 | |||||||||
d | Ø25 | Ø30 | Ø40 | Ø50 | Ø75 | |||||||||
h | 6 | 10 | 12 | 14 | ||||||||||
