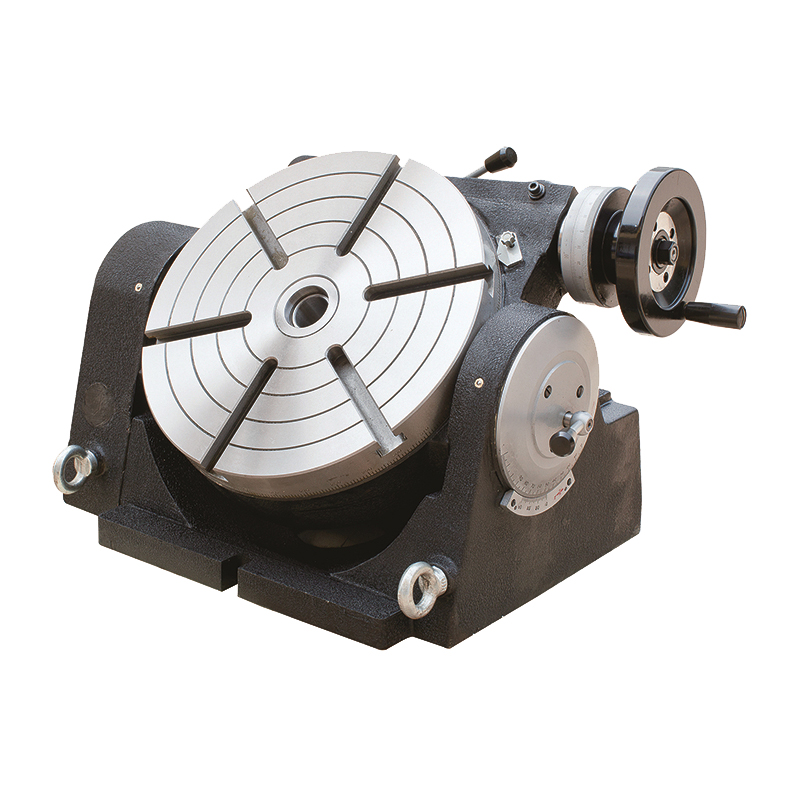

TSK Série Tilting Rotary Table Caractéristiques:
Il s'agit d'une table conçue précise pour le fraisage, l'ennui et d'autres machines-outils. Ce tableau permet d'indexation, de face et d'autres
les travaux à effectuer rapidement avec une extrême précision.
Plage de meurtrage de 0 à 90 degrés de la position horizontale à la position verticale, 1 rotation de la poignée est égale à 3 degrés, 5 minutes de lecture inclinable.
10 secondes d'échelle Vernier.
Tableau Calalation 1 minute des diplômes.
Degrés rapides: diviser la broche encoche et 24 trous en 15 degrés autour des assurements d'espacement précis rapide.
Temps de configuration minimum
Construction robuste
CARACTÉRISTIQUES:
CARACTÉRISTIQUES | TSK160 | TSK250 | TSK320 | TSK400 |
Diamètre de la table (mm) | Φ160 | Φ250 | Φ320 | Φ400 |
Contificateur de mose du trou central | Mt2 | MT3 | MT4 | MT4 |
Diamètre du trou central (mm) | Φ25 * 6 | Φ30 * 6 | Φ40 * 10 | Φ40 * 10 |
Largeur de T-Slot (MM) | 10 | 12 | 14 | 14 |
Angle adjacent de T-Slot | 90 ° | 60 ° | 60 ° | 60 ° |
Largeur de la clé de localisation (mm) | 12 | 14 | 18 | 18 |
Modules de ver | 1.5 | 2 | 2.5 | 3.5 |
Ratio de transmission de l'équipement de vers | 1:90 | |||
Graduation de la table | 360 ° | 360 ° | 360 ° | 360 ° |
Table inclinée | 0 ° ~ 90 ° | 0 ° ~ 90 ° | 0 ° ~ 90 ° | 0 ° ~ 90 ° |
Lecture de la roue à main | 1 ' | 1 ' | 1 ′ | 1 ′ |
Valeur minimale de Vemier | 10 ' | 10 ' | 10 ' | 10 ' |
Lecture minimale du Vemier inclinable | 2 ' | 2 ' | 2 ' | 2 ' |
Précision d'indexation | 60 ' | 60 ' | 60 ' | 60 ' |
Roulement maximum (avec table hor) kg | 100 | 200 | 250 | 300 |
Max roulement (avec table vert) kg | 50 | 100 | 125 | 150 |
Poids net kg | 36 | 80 | 135 | 280 |
Poids brut kg | 44 | 93 | 150 | 305 |
Dimensions du cas mm | 420 * 380 * 300 | 550 * 430 * 330 | 630 * 490 * 395 | 830 * 600 * 460 |
Sketch et dimension d'installation:
Modèle | Ts k160 | TS K200 | TS K250 | TS K320 | TS K400 |
A | 255 | 296 | 310 | 380 | 500 |
B | 172 | 213 | 252 | 322 | 400 |
C | 168 | 186 | 235 | 252 | 306 |
D | Φ160 | Φ200 | Φ250 | Φ320 | Φ400 |
E | 11 | 14 | 16 | ||
F | 138 | 175.5 | 199 | 241 | 295 |
H | 100 | 120 | 140 | 175 | 217 |
L | 160 | 180 | 205 | 255 | 320 |
M | Mt2 | MT3 | MT4 | ||
P | 40 | 50 | |||
d | F25 | Φ30 | 40 | ||
h | 6 | 10 | |||
