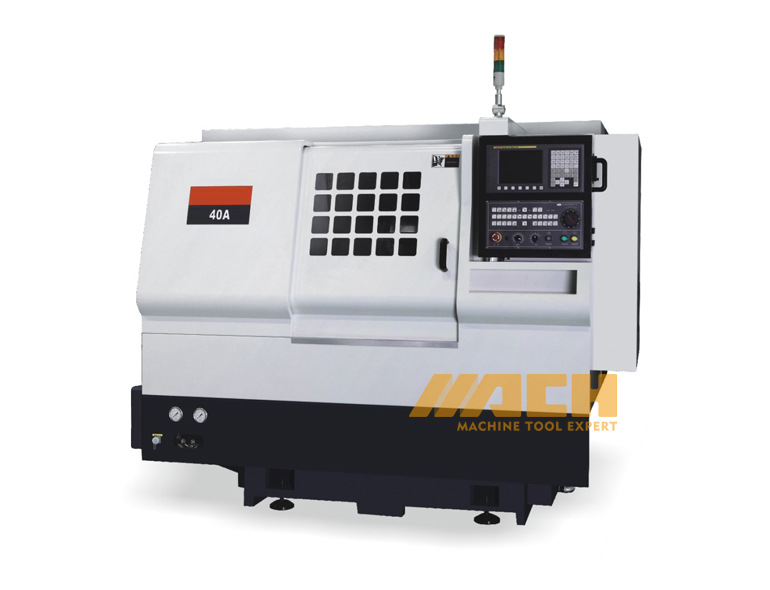

Précision de lit incliné Modèle de tour CNC: 40A
| Quantité: | |
|---|---|
2 aliments précis
3 usinage à haute efficacité
4 grands outils de type peigne de voyage repos
5 coupe très lourde
6 refroidissement de force puissant
| Modèle | 40a | |
| capacité | Max.swing dia.over lit | Φ 400 mm |
| aile sur la diapositive croisée | Φ 150 mm | |
| Dia | Φ 400 mm | |
| Longueur maximale | 400 mm | |
| Broche | Vitesse de broche | Xkc40a ： 60～ 4000rpm |
| Spinde alésage dia | Φ 57 mm | |
| À travers le dia du trou | Φ 45 mm （ Chuck ） / 42 mm (collet) | |
| Moteur principal | XKC40A : FanUC Servo5.5 / 7,5 KW 7.5 / 11kw CTB | |
| Tourelle | Nombre de stations | 8 |
| Taille de l'outil | 20x20 / φ25 | |
| Étouffage | Taillon quill dia | Φ 60 mm |
| Conique centrale | MT4 | |
| Voyage de la plume de la poulet | 80 mm | |
| Haches | Voyage x | 220 mm |
| Voyage z | 450 mm | |
| Alimentation rapide （ x / z ） | 18m / min | |
| Motors d'alimentation （ X / Z ） | Servo 1.2KW | |
| Autres | Mandrin | 6 ' |
| Cylindre hydraulique rotatif | 6 ' | |
| Énergie électrique requise (KVA) | 12kva | |
| Espace au sol (l * w * h) | 2360x1569x1780 | |
| Masse | 3000 kg | |
| Système de contrôle | FanUc Oi-Mate TD | |
| Haches contrôlées | Simultanément 2 axes, mode manuel à 1 axe | |
| Sysytem d'entrée | Entrée MDI, programmation absolue / incrémentielle | |
| Stockage de programme | 640m （ 512KB ） | |
| Fonction d'interpolation | Filation circulaire de cône linéaire | |
| Mine | 0,0001 mm | |
| Commanditaire | X: 0,0005 mm z: 0,001 mm | |
| Taux d'alimentation | Nourrir par min | 1-10000 mm / min |
| Feed par révérend | 0,0001-500 mm / rev | |
| Décalage de l'outil | Géométrie | ± 999,9999 |
| Porter | ± 9,9999 | |
| Paires de décalage de l'outil | 64 paires | |
| Nombre de programmes de registre | 400 | |
| Feed de poignée manuelle | 0,5 / 0,1 / 0,01 / 0,001 | |
| Fonction auxiliaire | M 、s 、t | |
| Temps de séjourner | 0－ 99999.999SEC | |
| Remplacement du taux d'alimentation | 0－ 150％ | |
| Remplacement de la traversée rapide | F0、25、50、100 | |
| Interface d'entrée / sortie | Rs232c | |
| Langue | Chinois / anglais | |
| CST CONTROUR CS | CS0.001 | |
