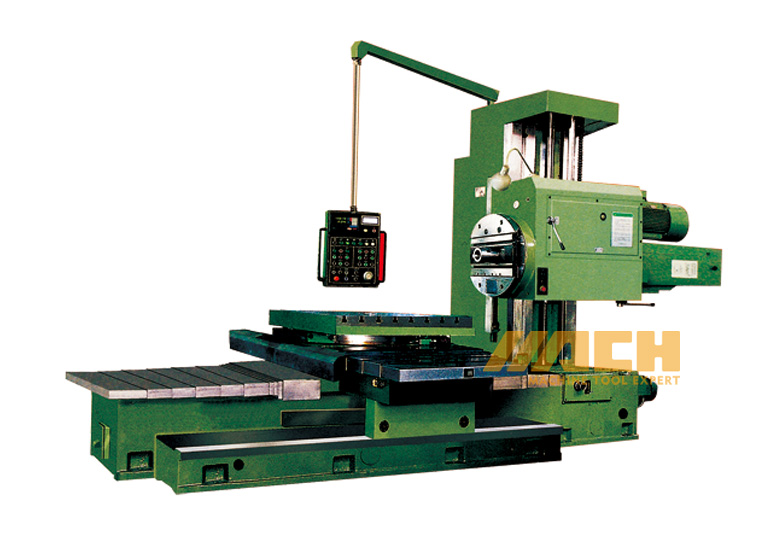

Module de broyage horizontal et de machine d'alésage: TP (x) 6111b
| Quantité: | |
|---|---|
2. Voyage d'axe x de travaillable: 900 mm
3. Axis Z Voyage de travaillable: 1000 mm
4. Max. Charge de travail de travail: 2500kgs
| Spécification | unité | Tp (x) 6111b |
| Table de travail: | | |
| Taille de la table | MM | 1100 * 960 |
| Slot t | Non | 7 |
| Distance centrale | MM | 22 |
| Largeur en T | MM | 140 |
| Max. Charge de table de travail | kg | 2500 |
| Plage d'usinage: | | |
| Voyage longitudinal | MM | 1000 |
| Traverser les voyages | MM | 900 |
| Voyage vertical de la tête | MM | 900 |
| Axe de broche à la surface de la table | MM | 0-900 |
| Type de rotation de table rotative | | Manuel |
| Broche: | | |
| Fuseau de fuseau | | Morse n ° 6 |
| Diamètre de la broche ennuyeuse | MM | 110 |
| Plage de vitesse / étapes | RPM | 8-1000 / 22 |
| Couple max.spide | Nm | 1225 |
| Max. poussée de broche | N | 12250 |
| Max. Face au couple de la tête | Nm | 1960 |
| Voyage en plume | MM | 600 |
| Face à des voyages de diapositives | MM | 180 |
| Moteur | | |
| Puissance du moteur de la broche | kw | 7.5 |
| Puissance du moteur d'alimentation rapide | kw | 3 |
| Alimentation : | | |
| Alimentation rapide pour la broche, la poupée, la table de travail | mm / min | 2500 |
| Gamme de flux de broche, de pouces et de tableaux par révolution de la broche | 8-400r / min | 0,04-6 mm |
| 500-1000r / min | 0,01-1,88 mm | |
| Autres | |
|
| Dimension globale | MM | 4910 * 2454 * 2750 |
| N / b | Kg | 13000 |
