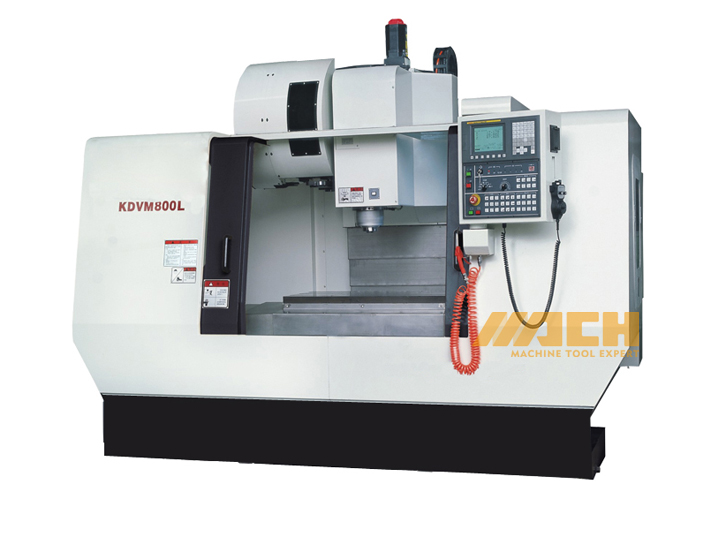

Modèle de machine CNC Lathe: KDVM600L / KDVM800L / KDVM1000L
| Quantité: | |
|---|---|
1. Base à l'échelle DESGN avec X, Y et Z Trois ensembles de voies de rouleau linéaire de précision pour la machine
2. Les vis de balle sont pré-étirées pour éliminer le jeu arrière.
3. Travailleur pour le bain rugueux et finition.
| ARTICLES | KDVM600L | KDVM800L | KDVM1000L | |
| Voyage | | |||
| X Voyage | 600 mm | 800 mm | 1000 mm | |
| Y voyage | 400 mm | 500 mm | ||
| Z Voyage | 480 mm | 510 mm | ||
| Distance entre le centre de la broche et le guide de la colonne | 484 mm | 550 mm | ||
| Distance entre l'extrémité de la broche et la table | 90 ~ 570 mm | 155-665 mm | ||
| Tableau | | |||
| Table | 750 × 400 mm | 930 × 510 mm | 1130 × 510 mm | |
| Max. charge de table | 450 kg | 600 kg | 600 kg | |
| TLOT T （Largeur × nombre × espace） | 18 × 3 × 110 mm | 18 × 3 × 160 mm | ||
| Broche | | |||
| Alésage effilé de la broche | B-T40 | |||
| Vitesse de broche | 8000 tr / min | |||
| Puissance du moteur principal | 7,5 / 11kw | |||
| Retrait de la coupe | pneumatique | |||
| Sentir | | |||
| X 、 Y Speed de voyage | 0-20m / min | |||
| Z vitesse de voyage | 0-20m / min | |||
| X 、 Y 、 Z Z COUPE MOTEUR | 12nm | |||
| Répétaqabilité (x / y / z) | ± 0,003 mm | |||
| Système d'outil de ching | | |||
| Numéro d'outil | Type horizonal: 16 | Type horizonal: 24 | ||
| Max. Taille de l'outil (avec outil adjacent) | ? 85 mm （Type horizonal） | ? 80 mm （Type horizonal） | ||
| Max. Taille de l'outil (sans outil adjacent) | ? 130 mm （Type horizonal） | ? 130 mm （Type horizonal） | ||
| Max. longueur d'outil | 350 mm （Type horizonal） | 300 mm （Type horizonal） | ||
| Max. poids de l'outil | 8 kg （Type horizonal） | 7 kg （Type horizonal） | ||
| Temps de changement d'outil (Coupez pour couper) | 2s （Type horizonal） | |||
| Autre | | |||
| Min. Entrée (x / y / z) | 0,001 mm | |||
| Dimensiles globaux (L × W × H) | 3380 × 2060 × 2350 mm | 3950 × 2100 × 2600 mm | 3950 × 2100 × 2600 mm | |
| (Avec transmission automatique) | ||||
| Poids net | 3900㎏ | 5150㎏ | 5480㎏ | |
