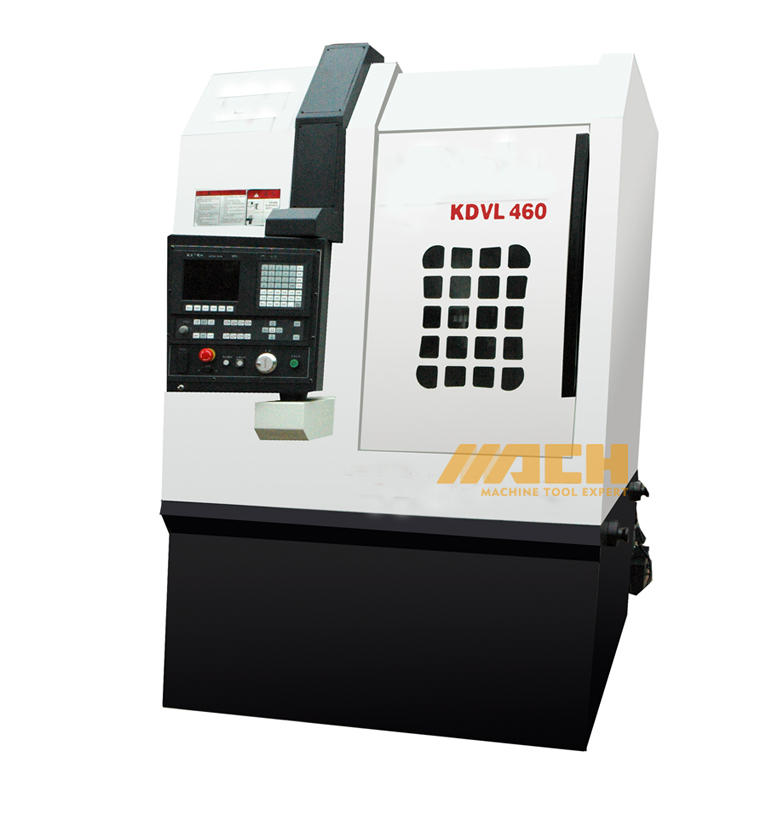

Modèle de machine CNC Lathe: KDVL460 / KDVL460L / KDVL600
| Quantité: | |
|---|---|
2 Facile à jeter et à retirer, la rondeur de la pièce et d'autres précisions sont assurées.
3 La tourelle sur la glissière se déplace le long des rails longitudinaux ou transversaux. Il y a trois rails transversaux pour soutenir la diapositive.
4 vis à billes et rails linéaires sont utilisés pour assurer une alimentation lisse et une précision GHGN.
5 Structure de la garde totalement scellée. Convoyeur d'élimination des puces arrière arrière.
| ARTICLES | KDVL460 KDVL460L | Kdvl600 | |
| Capacité | Max.swing | Φ530 mm | Φ650 mm |
| Diamètre de réduction du maximum | Φ500mm | Φ600 mm | |
| Max.Height ou tournant | 430 mm | 600 mm | |
| Broche | Nez de fuseau | A2-8 | A2-8 |
| ID de roulement de broche avant | Φ120 mm | Φ140 mm | |
| Plage de vitesse de la broche | 100-2000r / min | 100-2000r / min | |
| Étapes de la vitesse de la broche | Varlable | Varlable | |
| Chuck Dia. | 12 ' | 18 ' | |
| Voyage | Voyage de l'axe x | -50; + 250 mm | -30; + 300 mm |
| Voyage de l'axe z | 450 mm | 600 mm | |
| Sentir | Feed rapide de l'axe x | 8m / min | 10m / min |
| Feed rapide de l'axe z | 10m / min | 12m / min | |
| Poste d'outils | Type de stations d'outils | Hydraulique | Hydraulique |
| Nombre de statines d'outils | 8 | 8 | |
| Taille de la tige de l'outil (carré) | 25x25 mm | 25x25 mm | |
| Taille de la tige d'outil (ronde) | Φ40 mm | Φ40 mm | |
| Moteur | Moteur principal | 15 18 / 5KW | 18,5 / 22KW 11KW |
| Moteur de pompe hydraulique | 1,5 kW | 1,5 kW | |
| Moteur de pompe au liquide de refroidissement | 200W | 370W | |
| Autre | Dimensiln global (LXWXG) | 1590x2670x2545 mm | 23650x2700x3200mm |
| Poids net | 4500kg | 8000 kg | |
1. Chuck à 3 mâchoires (monté sur le tour)
2. Cercle Tool Post Base (monté sur le tour)
3. Post à outils Clamp Gib (monté sur le tour)
4. Posts à outils carrés (montés sur le tour)
5. Boîte à outils
