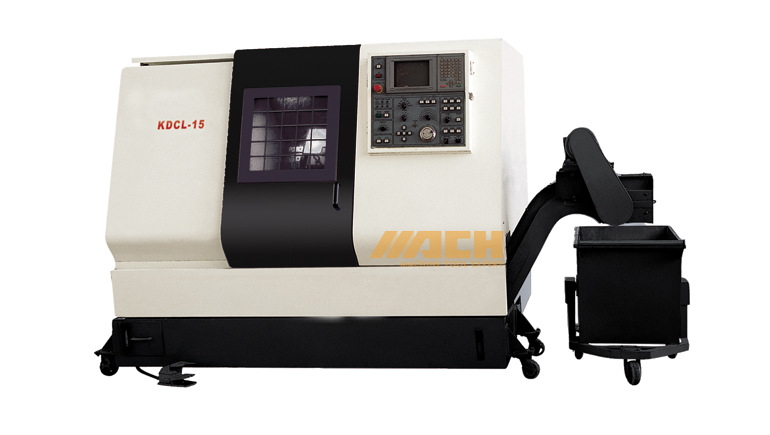

Modèle de machine CNC Lathe: KDCL-15
| Quantité: | |
|---|---|
La machine à tour CNC peut fabriquer des pièces de découpe à grande vitesse, à précision et à haute efficacité.
2. Un dispositif de lubrification automatique automatique est fourni pour la machine.
3.Il a une protection intérieure en acier inoxydable et une protection extérieure totalement scellée.
4. Le contrôle et les pièces de l'état et les pièces peuvent être combinés en fonction des besoins des clients.
| ARTICLES | KDCL-15 | |
| Max. balancer sur le lit | 360 mm | |
| Max. Couper dia. Pour les pièces à disques | 250 mm | |
| Max. Couper dia. Pour les pièces d'essieu | 150 mm | |
| Longueur tournée maximale pour les pièces d'essieu | 300 mm | |
| Max. Cross Travel (x) | 150 mm | |
| Max. Voyage longitudinal (z) | 320 mm | |
| Alésage de la broche | 56 mm | |
| Nez de fuseau | A2-5 | |
| Alésage effilé de la broche | MTNO.5 | |
| Vitesse de broche | 6000r / min | |
| Chuck Dia. | 6 ' | |
| Feed rapide pour axe x | 12m / min | |
| Alimentation rapide pour Axisz | 20m / min | |
| Nombre de postes d'outil | 8 | |
| Dia extérieur. Couper la tige de l'outil | 25 × 25 mm | |
| Max. dia intérieure. Couper la tige de l'outil | ? 25 mm | |
| Guiide façons x & z | Rail à billes linéaire de précision | |
| Servomator pour l'axe x | 8nm | |
| Servomator pour l'axe z | 12nm | |
| Dime du manchon de la pouce-poule. | ? 80 mm | |
| Voyage de manche | 90 mm | |
| Type de centre de taillé | MTNO.4 | |
| Type de moteur de broche | Servo | |
| Puissance du moteur de la broche | 5,5 / 7,5 kW | |
| Structure de lit | Lit incliné à 45 ° | |
| Min. Saisir | 0,001 mm | |
| Répétabilité | ± 0,003 mm | |
| Capacité de liquide de refroidissement | 100L | |
| Rugosité de surface | ≤ra0,8 μm (non ferreux) | |
| ≤ra1,6 μm (pièce en acier) | ||
| Dimensions globales (L × W × H) | 2700 × 1460 × 1680 mm | |
| Poids net | 3600 kg | |
1 3-maw chuck
2 cercle outils outil de base
3 outil
4 de
5 base
