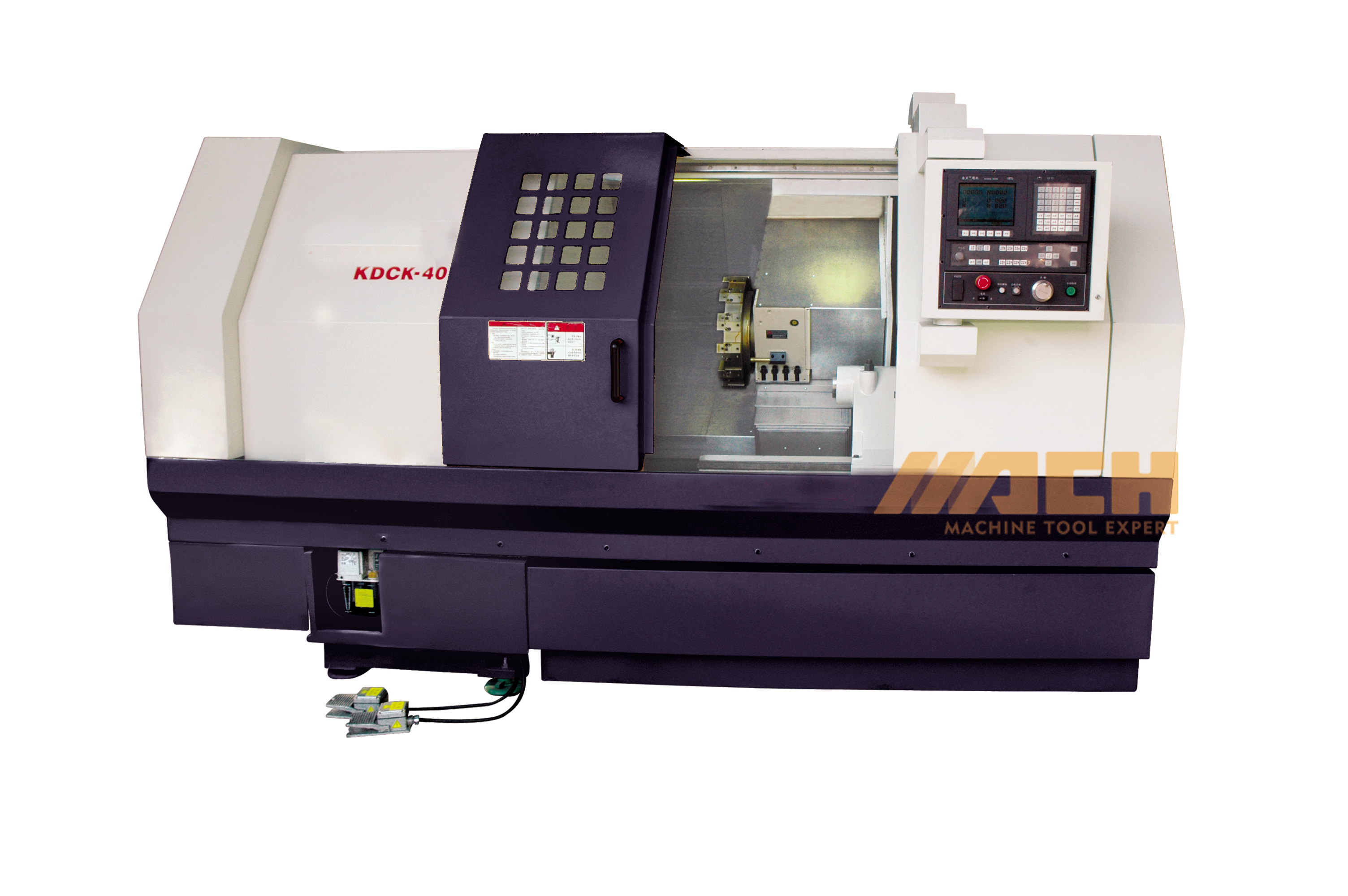

Modèle de machine CNC Lathe: KDCK-40
| Quantité: | |
|---|---|
1. Swing sur le lit: 750 mm
2. Diamètre de l'alésage de la broche: 105 mm
| ARTICLES | KDCK-40 |
| Max. balancer sur le lit | 750 mm |
| Max. balancer sur le lit | 750 mm |
| Max. Couper dia. Pour les pièces d'essieu | 350 mm |
| Longueur tournée maximale pour les pièces Axie | 870 mm |
| Max. Cross Travel (x) | 370 mm |
| Max. Voyage longitudinal (z) | 1050 mm |
| Alésage de la broche | 105 mm |
| Nez de fuseau | 220 mm |
| Vitesse de broche | 100 ~ 2000 tr / min |
| Chuck Dia. | 12 ' |
| Feed rapide pour axe x | 10m / min |
| Alimentation rapide pour axe z | 20m / min |
| Nombre de postes d'outil | 12 （hydraulique） |
| Dia extérieur. D'outil de coupe Shand | 25 × 25 mm |
| Max. dia intérieure. Couper la tige de l'outil | 32 mm |
| Guide les façons X & Z | Rail à billes linéaire de précision |
| Dime du manchon de la pouce-poule. | 100 mm |
| Voyage de manche | 210 mm |
| Trou conicité de la plume de la poulet | Mtno.6 |
| Type de moteur de broche | Servo |
| Puissance du moteur de la broche | 15 kW |
| Structure de lit | Lit incliné de 30 ° |
| Min. Saisir | 0,001 mm |
| Répétabilité | 0,006 / 0,008 mm |
| Capacité de liquide de refroidissement | 200L |
| Rugosité de surface | ≤ra0,8 μm (non ferreux) |
| Dimensions globales （L × W × H） | 3375 × 2250 × 1965 mm |
| Poids net | 5400㎏ |
1. Système d'alimentation de la barre
2.
Chuck hydraulique
hollow
1. Swing sur le lit: 750 mm
2. Diamètre de l'alésage de la broche: 105 mm
| ARTICLES | KDCK-40 |
| Max. balancer sur le lit | 750 mm |
| Max. balancer sur le lit | 750 mm |
| Max. Couper dia. Pour les pièces d'essieu | 350 mm |
| Longueur tournée maximale pour les pièces Axie | 870 mm |
| Max. Cross Travel (x) | 370 mm |
| Max. Voyage longitudinal (z) | 1050 mm |
| Alésage de la broche | 105 mm |
| Nez de fuseau | 220 mm |
| Vitesse de broche | 100 ~ 2000 tr / min |
| Chuck Dia. | 12 ' |
| Feed rapide pour axe x | 10m / min |
| Alimentation rapide pour axe z | 20m / min |
| Nombre de postes d'outil | 12 （hydraulique） |
| Dia extérieur. D'outil de coupe Shand | 25 × 25 mm |
| Max. dia intérieure. Couper la tige de l'outil | 32 mm |
| Guide les façons X & Z | Rail à billes linéaire de précision |
| Dime du manchon de la pouce-poule. | 100 mm |
| Voyage de manche | 210 mm |
| Trou conicité de la plume de la poulet | Mtno.6 |
| Type de moteur de broche | Servo |
| Puissance du moteur de la broche | 15 kW |
| Structure de lit | Lit incliné de 30 ° |
| Min. Saisir | 0,001 mm |
| Répétabilité | 0,006 / 0,008 mm |
| Capacité de liquide de refroidissement | 200L |
| Rugosité de surface | ≤ra0,8 μm (non ferreux) |
| Dimensions globales （L × W × H） | 3375 × 2250 × 1965 mm |
| Poids net | 5400㎏ |
1. Système d'alimentation de la barre
2.
Chuck hydraulique
hollow
