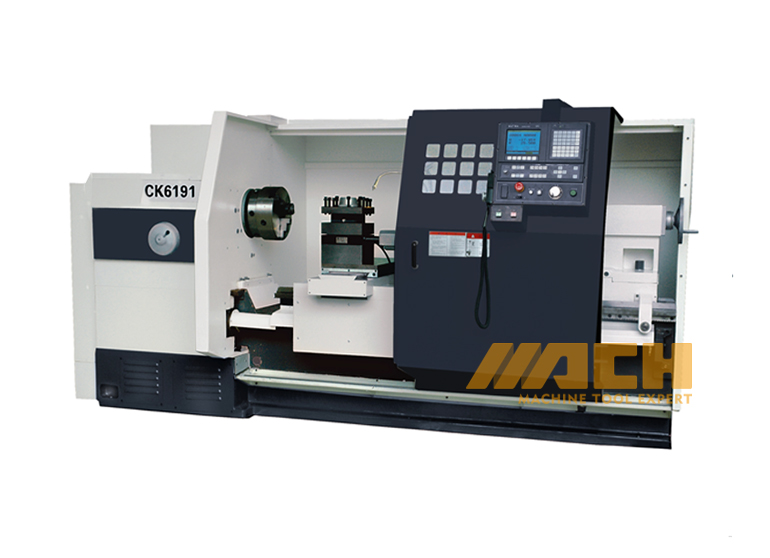

Modèle de machine CNC Lathe: CK6191B - CK62110B
| Quantité: | |
|---|---|
2.Les outils verticaux ou horizontaux à 3 stations ou à 6 stations ou les outils de gang peuvent être sélectionnés.
3.Le poteau est situé sur des engrenages contrit de précision avec une précision de positionnement répétée élevée.
4. De chez moi et la poubelle est fournie en type hydraulique ou manuel.
5.La surface des voies Bedways est endurcie la fréquence supersonique et le sol de précision avec une longue durée de vie.
6. La vitesse de la broche variable peut être programmée en deux modifications, c'est-à-dire un et bas.
| ARTICLES | CK6191B / CK6291B | CK61100B / CK62100B | CK61110B / CK62110B |
| Max. balancer sur le lit | 910 mm | 1000 mm | 1100 mm |
| Max. balancer sur la voiture | 530 mm | 620 mm | 720 mm |
| Largeur de lit | 600 mm | ||
| Longueur tournée maximale | 1,5 / 2/3/4mm | ||
| Max. longueur de rotation | 1350/1850/2850/3850 mm | ||
| Max. poids entre le centre | 2000 kg | ||
| * sur l'écart | 1100 mm | 1200 mm | 1300 mm |
| * Durée effective de l'écart | 400 mm | ||
| Nez de fuseau | D11 | ||
| Alésage de la broche | 104 mm | ||
| Diamètre du trou du cône et cône du trou de la broche | Métrique 120 1:20 | ||
| Étapes de la vitesse de la broche (manuel) | 4 （Variable dans chaque étape） | ||
| Gamme de vitesse de broche | 10 ~ 90，20 ~ 180，40 ~ 320，80 ~ 630r / min | ||
| Alimentation rapide pour axe z | 10m / min | ||
| Feed rapide pour axe x | 8m / min | ||
| Max. Voyage de l'axe x | 520 mm | ||
| Min. saisir | 0,001 mm | ||
| Postes d'outils | À 4 voies | ||
| Section transversale d'outils | 40 × 40 mm | ||
| Diamètre externe | 100 mm | ||
| Conique de l'alésage | MTNO.5 | ||
| Max. Traverser | 250 mm | ||
| Puissance du moteur principal | 15 kW | ||
| Puissance de la pompe de refroidissement | 370W | ||
| Dimensions globales de 2 m (L × W × H) | 4200 × 2000 × 1930 mm | 4200 × 2000 × 1980 mm | 4200 × 2000 × 2030 mm |
| Poids net | 6600 kg | 6770kg | 6940kg |
