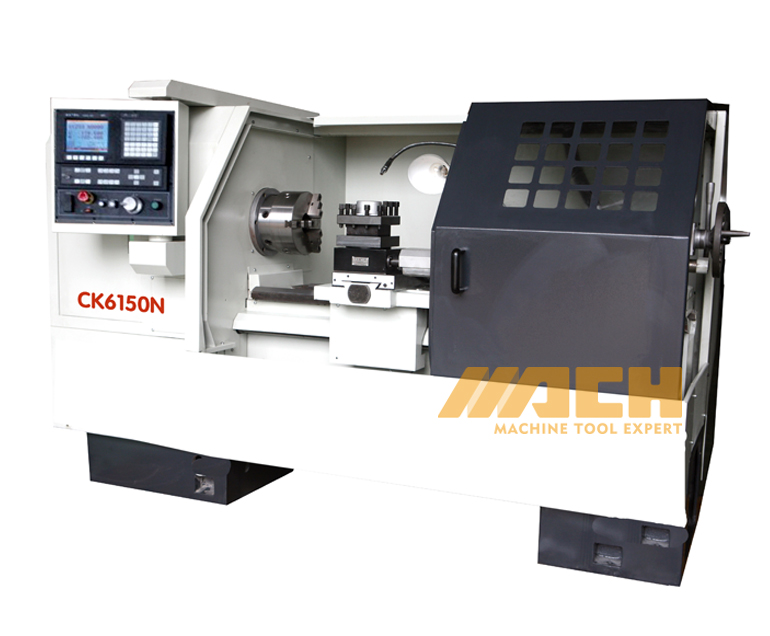

Modèle de machine CNC Lathe: CK6140N / CK6150N
| Quantité: | |
|---|---|
2.Les outils verticaux ou horizontaux à 4 stations ou à 6 stations ou les outils de gang peuvent être sélectionnés. Le poteau est situé sur des engrenages contrit de précision avec une précision de positionnement répétée élevée.
3. Le mandrin et la poubelle sont fournis en type hydraulique ou manuel.
4. Le système de broche est élevé dans la rigidité et la précision.
| ARTICLES | CK6140N | CK6150N |
| Max. balancer sur le lit | 440 mm | 500 mm |
| Max. balancer sur la voiture | 210 mm | 295 mm |
| Largeur de lit | 405 mm | |
| Longueur tournée maximale | 1000 mm | 1000/1500 mm |
| Max. longueur de rotation | 850 mm | 850/1350 mm |
| Nez de fuseau | A2-6 | D8 |
| Alésage de la broche | 56 mm | 80 mm |
| Diamètre du trou du cône et cône du trou de la broche | Mt.NO6 | Mt.NO7 |
| Étapes de la vitesse de la broche (manuel) | Variable | 2 (variable dans chaque étape) |
| Gamme de vitesse de broche | 450 ~ 2800 r / min | 100 ~ 500 400 ~ 2000r / min |
| Alimentation rapide pour axe z | 10m / min | |
| Feed rapide pour axe x | 8 m / min | |
| Max. Voyage de l'axe z | 880 mm | 900/1400 mm |
| Max. Voyage de l'axe x | 290 mm | 310 mm |
| Min. saisir | 0,001 mm | |
| Postes d'outils | 4 voies | |
| Section transversale d'outils | 25 × 25 mm | 32 × 32 mm |
| Diamètre externe | 75 mm | |
| Conique de l'alésage | Mt.No.5 | |
| Max. Traverser | 150 mm | |
| Couple moteur x / z | 4.7 / 7nm | 7/9,5 nm |
| Puissance du moteur principal | 5,5 kW | 7,5 kW |
| Puissance de la pompe de refroidissement | 90W | |
| Dimensions globales (L × W × H) | 2630 × 1400 × 1550 mm | 2530 × 1400 × 1600 mm |
| Poids net | 2700㎏ | 2850㎏ |
