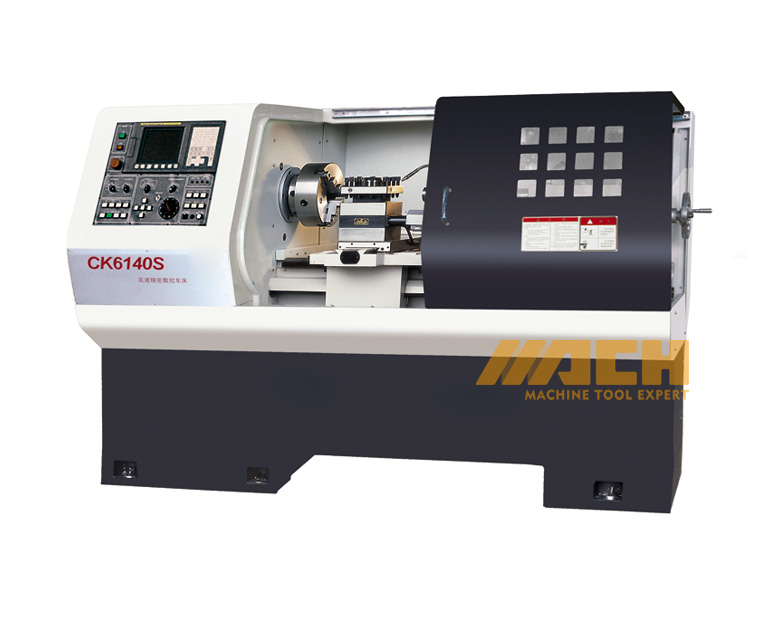

Modèle de machine CNC Lathe: CK6136S / CK6140S
| Quantité: | |
|---|---|
2.Les outils verticaux ou horizontaux à 4 stations ou à 6 stations ou les outils de gang peuvent être sélectionnés.
3.Le poteau est situé sur des engrenages contrit de précision avec une précision de positionnement répétée élevée.
4. De chez moi et la poubelle est fournie en type hydraulique ou manuel.
| ARTICLES | CK6130 | CK6132S / CK6136S | CK6140 |
| Au-dessus du lit | 300 mm (12 〞) | 360 mm (14 〞) | 400 mm (15,7 〞) |
| Trop charité | 135/100 mm | 180/100 mm | 225/150 mm |
| Longueur tournée maximale | 500 mm | 500/750/1000 mm | 500/750/1000 mm |
| Max. longueur de rotation | 460 mm | 450/700/950 mm | 450/700/950 mm |
| Nez de fuseau | D4 ou A2-5 | C5 | C6 |
| Alésage de la broche | 38 ou 43 mm | 40 mm | 52 mm |
| Diamètre du trou du cône et cône du trou de la broche | Mt.NO.5 | Mt.No.5 | Mt.No.6 |
| Étapes de la vitesse de la broche (manuel) | Variable | ||
| Gamme de vitesse de broche | 200 ~ 3500r / min | 200 ~ 2800r / min | |
| Alimentation rapide pour axe z | 10m / min | ||
| Feed rapide pour axe x | 8 m / min | ||
| Max. Voyage de l'axe z | 460 mm (18 〞) | 490/740/990 mm | |
| Max. Voyage de l'axe x | 165/260 mm | 215/295 mm | 235/295 mm |
| Min. saisir | 0,001 mm | ||
| Postes d'outils | Poste d'outil de gang ou poste d'outil électrique | 4-voies ou 6 voies ou outils de gangs | |
| Section transversale d'outils | 16 × 16 mm | 20 × 20 mm | |
| Diamètre externe | 50 mm | 60 mm | |
| Conique de l'alésage | Mt.No.3 | Mt.No.4 | |
| Max. Traverser | 130 mm | 120 mm | |
| Couple moteur x / z | 3,6 / 4,7 nm | 3,6 / 4,7 nm | |
| Puissance du moteur principal | 3KW (4HP) | 3,7 kW (5HP) | 3,7 kW |
| Puissance de la pompe de refroidissement | 75W | ||
| Dimensions globales (L × W × H) | 1500 × 945 × 1380 mm | (1870,2120,2370) × 1200 × 1415 mm | |
| Poids net | 1100㎏ | 1500,1700,1900㎏ | 1600.1800,2000㎏ |
