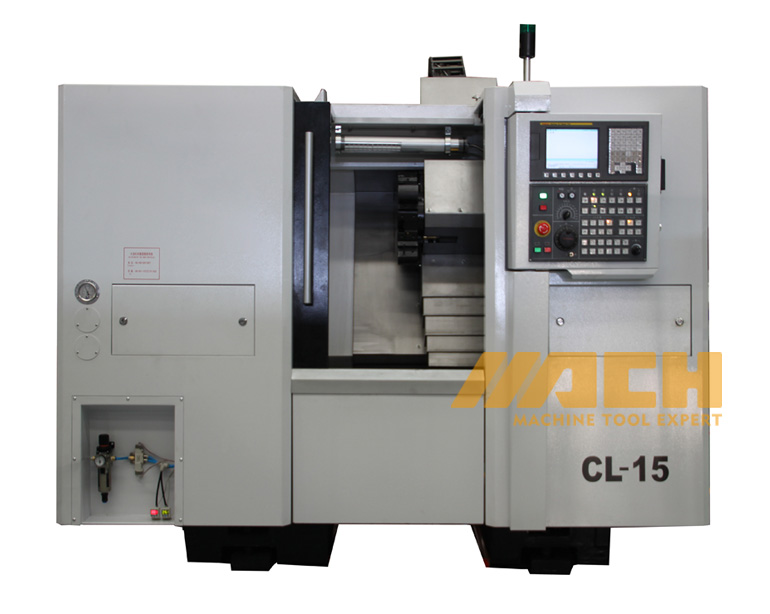

Modèle de machine à tour CNC Lit CNC: CL15
| Quantité: | |
|---|---|
2.Le lit de machine est en fonte stabilisée thermique. La configuration varous est disponible avec des singes de Asa 5 ″ à Asa 15 ″, alimenter jusqu'à 30 kW et une longueur tuming jusqu'à 3000 mm.
3. Une large gamme d'options et d'accessoires permettent à la machine d'être hautement personnalisée pour une usinage très précise et fiable.
| Article | CL15 | CL20A |
| Balancer sur le lit （mm) | 400 | 440 |
| Longueur de virage maximum (mm) | 250/320 | 500 |
| Diamètre de retour maximum (arbres) (mm) | 160 | 360 |
| Diamètre de retour maximum (disques) (mm) | 200 | 300 |
| Type de guidage | linéaire | linéaire |
| Taille de la taille | 6 ″ (152,4 mm) | 8 ″ (203,2 mm) |
| Nez de fuseau | ISO A2-5 | ISO A2-6 |
| Vitesse de broche (tr / min) | 50-5000 | 45-4500 |
| Power du moteur MainSpidle (S6) (KW) | 5.5 (7,5) | 11 (15) |
| Diamètre de l'alésage de la broche (mm) | 46 | 62 |
| Diamètre de la barre maximale (mm) | 32 | 52 |
| Voyage de l'axe X (mm) | 120 | 165 |
| Voyage de l'axe Z (MM) | 260/330 | 510 |
| Travers rapides de l'axe X (m / min) | 15 | 15 |
| Travers rapides de l'axe z (m / min) | 18 | 20 |
| Tourelle: nombre de stations | 8 | 8 |
| Taille de l'outil (mm) | 20 × 20 | 25 × 25 |
| Diamètre de la plume de la poule (mm) | 60 | 80 |
| Travel de plumes de couche (mm) | 80 | 130 |
| Taperairs de poule (MT) | 3 | 3 |
| Taille de la machine: L × W × H (mm) | 2130/2350 × 1555 × 1880 | 2760 × 1500 × 1750 |
| Poids net (kg) | 3300/3500 | 4800 |
| Type CNC | FanUc 0i TD | FanUc 0i TD |
