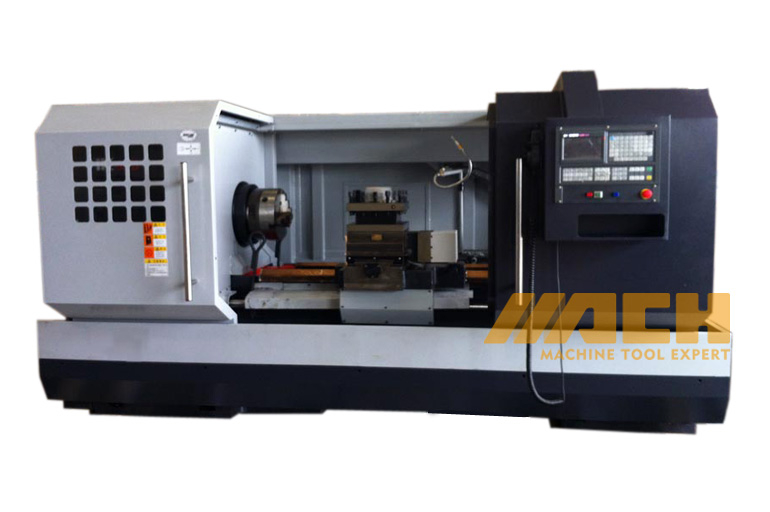

2. Il est rigide avec une large étendue de lit de lit et une précision durable.
Contrôlé par FANUC 0I MATE, GSK980T, DASENG ou d'autres contrôles.
3. Capable de virage interne et externe, tournant conique, tournant circulaire, orienté, métrique et filetage de centimètre, etc.
4. Complété avec une tourelle de puissance à 4 stations (standard) pour satisfaire différents besoins d'usinage; avec des portes coulissantes pour assurer la production de sécurité; avec un panneau d'opérateur centralisé pour faciliter la programmation et le fonctionnement.
5. Convient à la production par lots de petite et moyenne taille de travaux multiples, en particulier de travaux complexes et de haute précision.
| ARTICLES | UNIT | Paramètres | |||
| HK63B | HK80B | ||||
| Capacité | Max. balancer sur le lit | MM | φ630 | φ800 | |
| Max. balancer sur la diapositive | MM | φ360 | φ500 | ||
| Max. dia usinage. | MM | φ630 / φ500 (tourelle à 6 stations) | φ740 (4 stations verticales) | ||
| Distance entre les centres | MM | 1000/1500/3000 | |||
| Max. longueur de rotation | MM | 760/1260/2760 (4 stations verticales) | |||
| Largeur de la voie du lit | MM | 560 | |||
| Broche | Broche | MM | φ105 | ||
| Nez de fuseau | | A1-11 | |||
| Vitesse de broche | r / min | H 112 ~ 1120 m 37 ~ 373 L 20 ~ 210 | |||
| Puissance du moteur de la broche | kw | 11 (Motor à l'évolution de Freq) | |||
| Alimentation | X Voyage | MM | 370 | 390 | |
| Z Voyage | MM | 760/1350/2850 | |||
| Puissance du moteur à axe x / z | kw | 1.8 / 2,5 | |||
| Étouffage | Diamètre de la plume | MM | φ100 | ||
| Voyage en plume | MM | 250 | |||
| Conique de plume | | Morse n ° 5 | |||
| Tourelle | Taux de traversée rapide de l'axe x / z | m / min | 6/7 | ||
| Nombre de stations | | 4/6 | |||
| Section des outils | MM | 32 × 32 | |||
| Autres | Source d'énergie | kva | 30 | ||
| Dimensions (L × W × H) | MM | 3500 / 4000/5500 × 1580 × 1850 | 3500 / 4000/5500 × 1680 × 2000 | ||
| Poids | kg | 4800/5100/6100 | 5000/5300/6400 | ||
