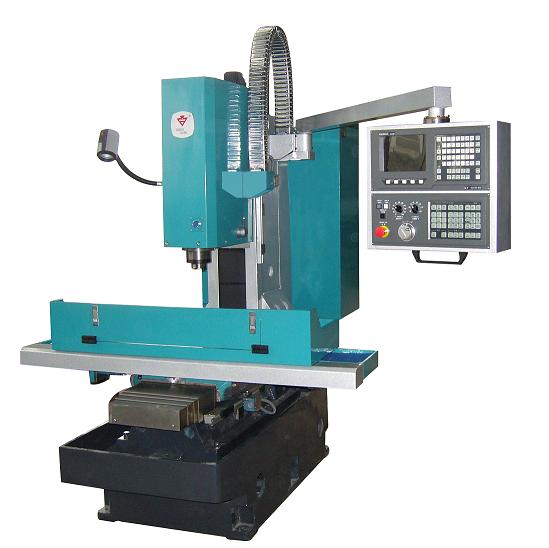

Machine de fraisage CNC économique XK7125 XK7130
| Quantité: | |
|---|---|
1. Utilisé pour l'usinage des pièces de la boîte, des pièces du shell, des pièces en forme de disque.
2. La colonne et le guide de guide sont précisément avec une haute précision
3. Deux style de changement d'outil sont disponibles, manuellement et pneumatiquement.
4. Le système de contrôle CNC pourrait être adapté par le moteur de pas ou le servomoteur, offrant un bon schéma rentable aux clients.
5. Le support de machine et le corps de la machine sont conçus séparément pour un versement facile et flexible par l'utilisateur.
| Modèle | Xk7125 | Xk7130 | |
| TABLE DE TRAVAIL | Taille de la table de travail (L × W) (mm) | 1000 × 250 | 1372 × 330 |
| Emplacement t (largeur × Qté × espaces) (mm) | 16 × 3 × 63 | 16 × 3 × 58 | |
| Poids de chargement maximum sur la table de travail (kg) | 120 | 600 | |
| VOYAGE | Voyage x / y / z (mm) | 535 × 320 × 375 | 820 × 420 × 480 |
| Distance entre le nez de la broche et la table (mm) | 50-425 | 60-540 / 40-520 | |
| Distance entre le centre de la broche et la colonne (mm) | 345 | 486 | |
| BROCHE | Vitesse de broche (r / min) | 100-4000 (6000/8000) | 100-4000 (6000/8000) |
| Fuseau de fuseau | BT30 | BT30 / BT40 | |
| Façon de serrer l'outil | Manuel | Pneumatique | |
| Capacité ATC (facultative) | Facultatif | 10 | |
| ALIMENTATION | Vitesse d'alimentation (mm / min) | 0-2000 | 0-2000 |
| Vitesse d'alimentation rapide: axe x, y, z (m / min) | 12 | 12 | |
| PRÉCISION | Précision de positionnement (mm) | ± 0,008 | ± 0,008 |
| Précision de la répétabilité (MM) | ± 0,005 | ± 0,005 | |
| Unité min.set (mm) | 0.001 | 0.001 | |
| MOTEUR | Puissance du moteur principal (KW) | 1.5 / 2.2 | 2.2 / 3.7 |
| Alimentation du moteur: axe x / y / z (kW) | 1/1/1,5 | 1/1/1,5 | |
| OUTILS | Max.Size de l'outil (mm) | Φ60 × 175 | Φ60 × 250 / φ80 × 250 |
| MAX.LÉORAGE POIDS DE L'OUTIL (KG) | 3.5 | 3.5 / 7 | |
| AUTRES | NW (inclure le stand de la machine) (kg) | 1700 | 2400 |
| Taille globale (L × W × H) (mm) | 1516 × 1764 × 1708 | 1980 × 1780 × 2270 | |
| Taille d'emballage (L × W × H) (mm) | 2250 × 1910 × 2280 | 2280 × 2030 × 2480 | |
| Montant de chargement (20 ') | 3 pieds | 3 pieds |
