8-12 position de la tourelle hydraulique , usinage facile pour les pièces complexes .

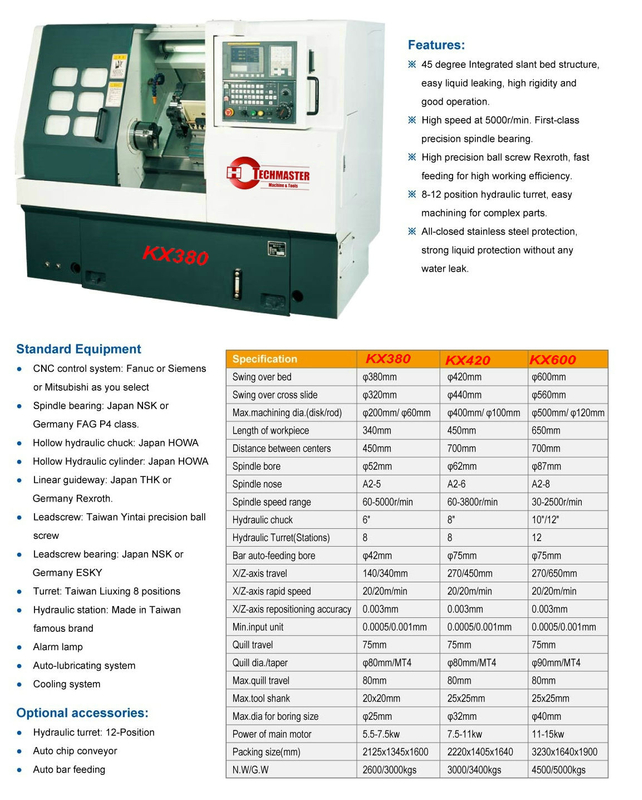

| Spécification | KX380 | KX420 | KX600 |
| Balancer sur le lit | 380 mm | 420 mm | 600 mm |
| Swing sur la diapositive transversale | 320 mm | 440 mm | 560 mm |
| Max.machining dia. (Disque / tige) | 200 mm / 60 mm | 400 mm / 100 mm | 500 mm / 120 mm |
| Durée de la pièce | 340 mm | 450 mm | 650 mm |
| Distance entre les centres | 450 mm | 700 mm | 700 mm |
| Alésage de la broche | 52 mm | 62 mm | 87 mm |
| Nez de fuseau | A2-5 | A2-6 | A2-8 |
| Plage de vitesse de la broche | 60-5000r / min | 60-3800r / min | 30-2500r / min |
| Chuck hydraulique | 6 ' | 8 ' | 10 '/ 12 ' |
| Tourelle hydraulique (stations) | 8 | 8 | 12 |
| Bar alésage d'alimentation automatique | 42 mm | 75 mm | 75 mm |
| Voyage de l'axe x / z | 140/340 mm | 270/450 mm | 270/650 mm |
| Vitesse rapide de l'axe x / z | 20/20m / min | 20/20m / min | 20/20m / min |
| Précision de repositionnement de l'axe x / z | 0,003 mm | 0,003 mm | 0,003 mm |
| Unité min.input | 0,0005 / 0,001 mm | 0,0005 / 0,001 mm | 0,0005 / 0,001 mm |
| Voyage en plume | 75 mm | 75 mm | 75 mm |
| Quill dia./taper | 80 mm / mt4 | 80 mm / mt4 | 90 mm / mt4 |
| Voyage max.quill | 80 mm | 80 mm | 80 mm |
| Tige max.tool | 20x20 mm | 25x25 mm | 25x25 mm |
| Max.dia pour la taille ennuyeuse | 25 mm | 32 mm | 40 mm |
| Puissance du moteur principal | 5,5-7,5 kW | 7,5-11 kW | 11-15kw |
| Taille d'emballage (mm) | 2125x1345x1600 | 2220x1405x1640 | 3230x1640x1900 |
| NW / GW | 2600 / 3000kgs | 3000 / 3400kgs | 4500 / 5000kgs |
