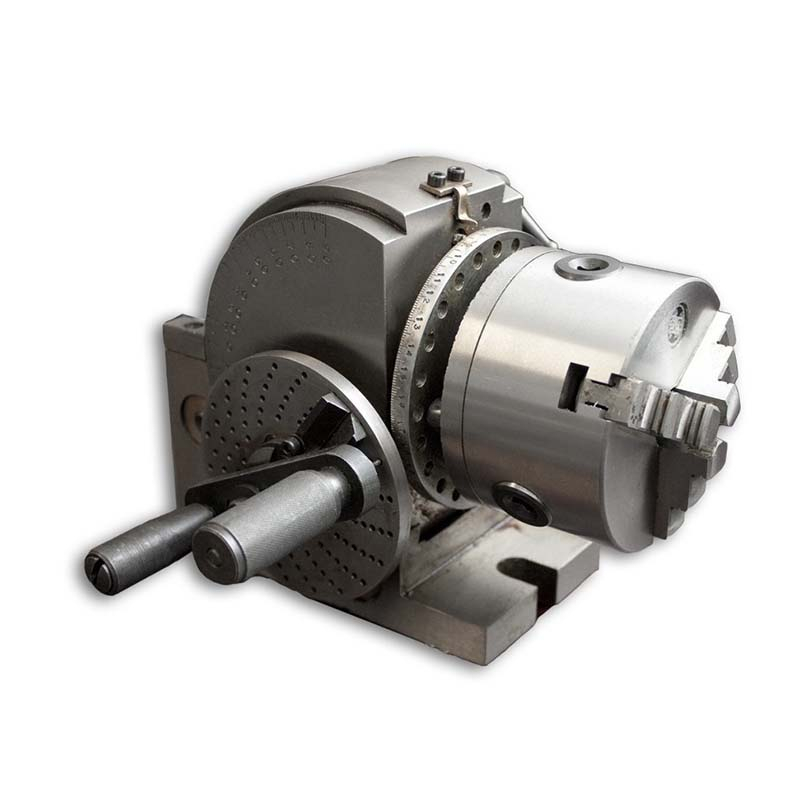

La tête de division semi-universelle Complétez les accessoires d'équipement, de visage, de flûte et pas de besoin, mais toute la construction est la même que le type universel. Les 24 trous à division rapide peuvent terminer 2, 3, 4, 6, 8, 12, 24 division d'indexation. Attache 3 plaques de division avec la tête divisée indirecte en division dans n'importe quelle division indexant 2-50, 51-380.
BS-0 BS-1 est un simple centre d'index et peut être utilisée pour la division directe et indirecte.

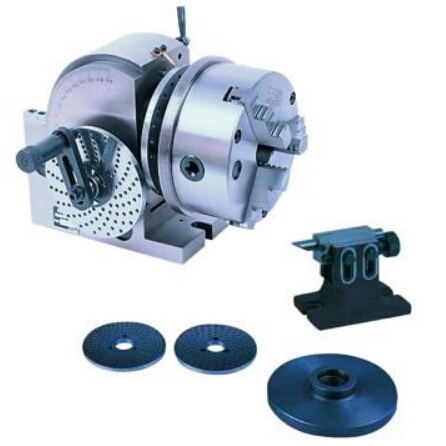

Accessoires standard:
plaque de division A, B, C.
Nombres de trous de la plaque de division (Ratio de réduction des engrenages vers 1: 40)
Nombre | Plaque A | 15,16,17,18,19,20 |
Plaque B | 21,23,27,29,31,33 | |
C-plaque | 37,39,41,43,47,49 |
Unité de poupée : mm / pouces
Modèle n ° | A | B | H | h | a | b | g | Conique de centre | Diamètre de la broche |
BS-0 | 193 | 131 | 173 | 100 | 166 | 90 | 16 | Mt2 | 18 |
7.59 | 5.15 | 6.81 | 3.93 | 6.53 | 3.54 | 0.63 | 0.71 | ||
Bs-1 | 242 | 168 | 220 | 128 | 206 | 113 | 16 | MT3 | 20 |
9.52 | 6.61 | 8.66 | 5.04 | 8.11 | 4.45 | 0.63 | 0.79 |
Unité de poule arrière : mm / pouces
Modèle n ° | A1 | B1 | H1 | h | A1 | b1 | G1 |
BS-0 | 175 | 87 | 102 | 100 | 130 | 92 | 16 |
6.89 | 3.42 | 4.02 | 3.93 | 5.12 | 3.62 | 0.63 | |
Bs-1 | 183 | 87 | 137 | 128 | 158 | 110 | 16 |
7.20 | 3.42 | 5.39 | 5.04 | 6.22 | 4.33 | 0.63 |
Accessoires en option:
3-maw chuck
4 ' ou 5 ' 3-maw chuck pour bs-0
5 ' ou 6 ' 3-maw chuck pour bs-1
Caractéristiques
100% neuves, de bonne qualité
directe / indirecte division
semi-universitaire division de division de division
de la tête
de machine
Condition technique
: tout nouveau
swing: 6-1 / 2 ″
Hauteur central: 3-15 / 16 ″
Taper de tête: 7 B&S
Poids: 23 kg (50,7lbs)
Dimensions de l'emballage: 410 * 235 * 205 mm (16 * 9 * 8inch)
Emballage

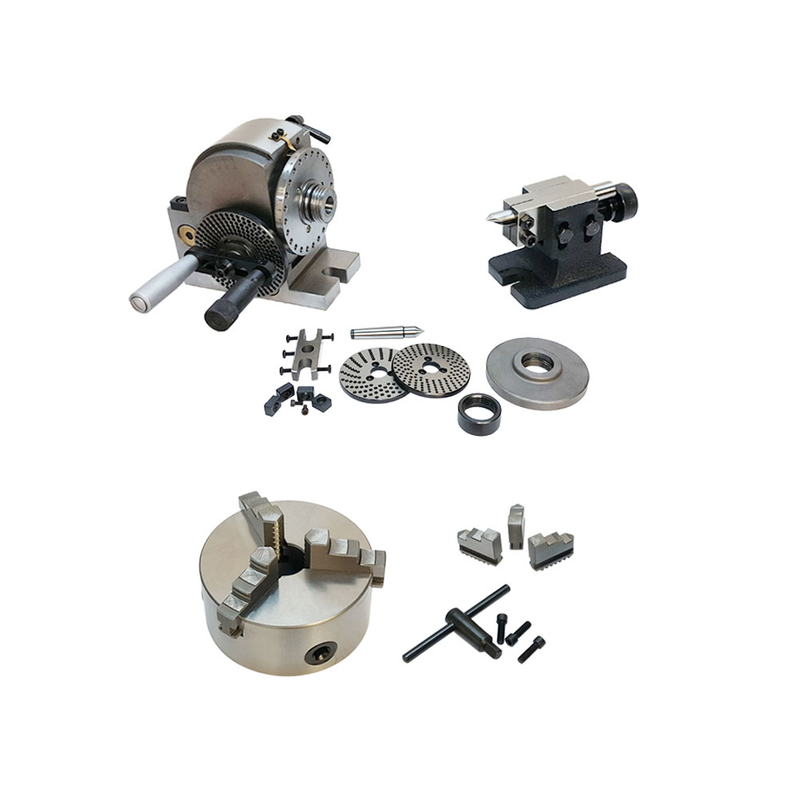

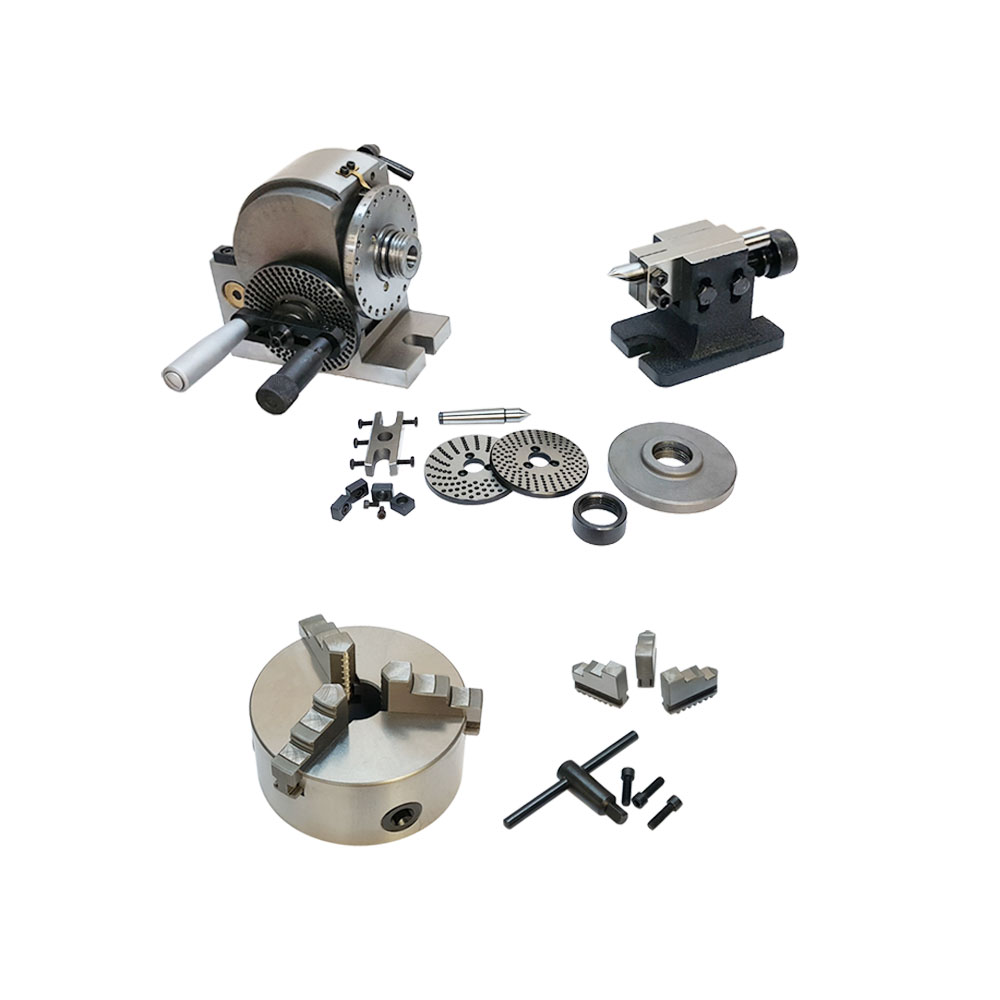

1 x Divide Head Set
3 x Plaques de division
1 x 125 mm 3 Chuck Jaw
