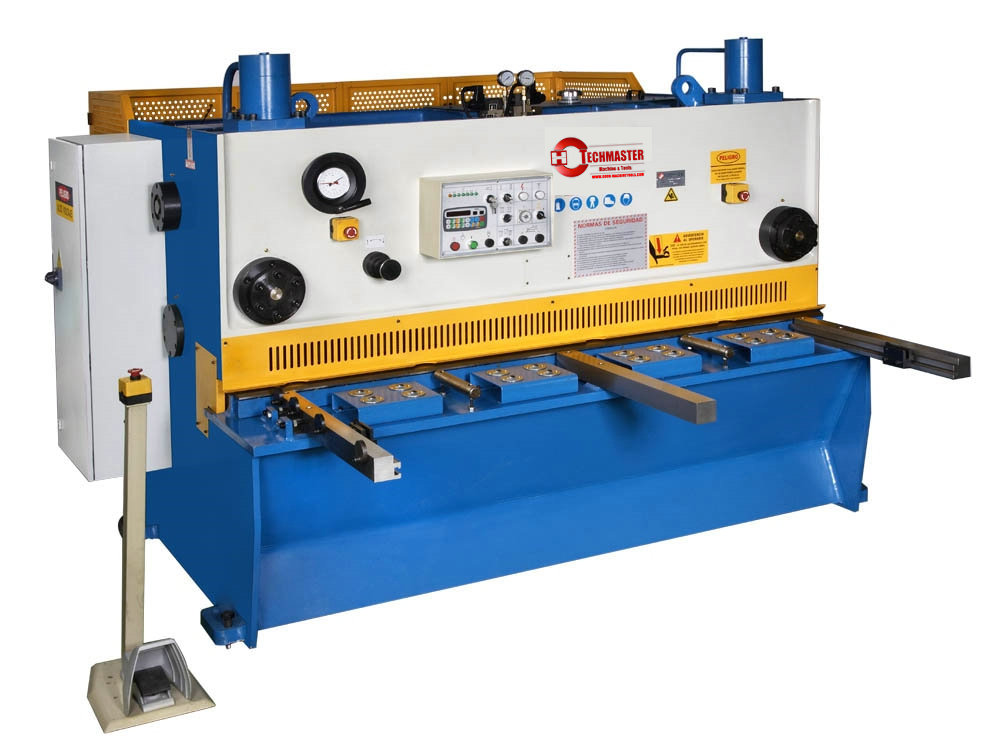

Détails de la machine à cisaillement hydraulique de haute qualité QC11YY-6X3100
(1) Cette machine appartient à la deuxième génération de cisaillement hydraulique, avec un système hydraulique intégré avancé avec une excellente fiabilité et facile pour la maintenance.
(2) L'angle de cisaillement ne peut pas être modifié en raison du cylindre de série.
(3) Le guide de roulement avec support à 3 points et améliore la qualité de cisaillement.
(4) Le périphérique de stockage d'alimentation revient régulièrement et rapidement.
(5) Les lames monoblocs rectangulaires avec une longue durée de vie avec 4 bords de coupe.
(6) Ajustement rapide, avec précision et commodément du dégagement de la lame avec le volant.
(7) L'angle de râteau réglable peut minimiser la déformation de la plaque.
(8) Comme le faisceau de coupe a été conçu dans une structure inclinable, il est facile pour les plaques de tomber et la précision des produits peut également être garantie. Le cisaillement dans les sections (ajustez le temps affiché sur le cristal liquide), coupe de la ligne d'ombre.
(9) Compteur pour la jauge arrière motorisée, très précis et pratique.
(10) Support de plaque de roulement de la machine, cela peut réduire la blessure des plaques et réduire la force de conflit.
Paramètres techniques:
| Modèle | Acier doux (450MPA) | Longueur de coupe (mm) | Profondeur de la gorge (mm) | Plage de jauge arrière (mm) | Réglage de l'angle de râteau | Coups par minute | Moteur principal (KW) |
| 4 × 2000 | 4 | 2000 | 80 | 750 | 0,5 ° ~ 2 ° | 14 | 5.5 |
| 4 × 2500 | 4 | 2000 | 80 | 750 | 0,5 ° ~ 2 ° | 14 | 5.5 |
| 6 × 2500 | 6 | 2500 | 80 | 750 | 0,5 ° ~ 1 ° 30 ' | 14 | 7.5 |
| 6 × 3200 | 6 | 3200 | 80 | 750 | 0,5 ° ~ 1 ° 30 ' | 12 | 7.5 |
| 6 × 4000 | 6 | 4000 | 80 | 750 | 0,5 ° ~ 1 ° 30 ' | 10 | 7.5 |
| 6 × 5000 | 6 | 5000 | 80 | 750 | 0,5 ° ~ 1 ° 30 ' | 8 | 7.5 |
| 6 × 6000 | 6 | 6000 | 80 | 750 | 0,5 ° ~ 1 ° 30 ' | 8 | 7.5 |
| 8 × 2500 | 8 | 6000 | 80 | 750 | 0,5 ° ~ 2 ° | 14 | 7.5 |
| 8 × 3200 | 8 | 3200 | 80 | 750 | 0,5 ° ~ 2 ° | 12 | 7.5 |
| 8 × 4000 | 8 | 4000 | 80 | 750 | 0,5 ° ~ 2 ° | 10 | 7.5 |
| 8 × 5000 | 8 | 5000 | 80 | 750 | 0,5 ° ~ 2 ° | 7 | 15 |
| 8 × 6000 | 8 | 6000 | 100 | 750 | 0,5 ° ~ 2 ° | 7 | 15 |
| 10 × 2500 | 10 | 2500 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 10 | 15 |
| 10 × 3200 | 10 | 3200 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 8 | 15 |
| 10 × 4000 | 10 | 4000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 6 | 15 |
| 10 × 5000 | 10 | 5000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 5 | 15 |
| 10 × 6000 | 10 | 6000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 5 | 15 |
| 12 × 2500 | 12 | 2500 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 10 | 15 |
| 12 × 3200 | 12 | 3200 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 8 | 15 |
| 12 × 4000 | 12 | 4000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 5 | 15 |
| 12 × 5000 | 12 | 5000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 5 | 30 |
| 12 × 6000 | 12 | 6000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 5 | 30 |
| 16 × 2500 | 16 | 2500 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 8 | 15 |
| 16 × 3200 | 16 | 3200 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 7 | 15 |
| 16 × 4000 | 16 | 4000 | 100 | 750 | 0,5 ° ~ 2 ° 30 ' | 6 | 15 |
| 16 × 5000 | 16 | 5000 | 100 | 750 | 0,5 ° ~ 3 ° | 5 | 22 |
| 16 × 6000 | 16 | 6000 | 100 | 750 | 0,5 ° ~ 3 ° | 5 | 37 |
| 20 × 2500 | 20 | 2500 | 100 | 750 | 0,5 ° ~ 3 ° | 6 | 22 |
| 20 × 3200 | 20 | 3200 | 120 | 750 | 0,5 ° ~ 3 ° | 5 | 30 |
| 20 × 4000 | 20 | 4000 | 120 | 750 | 0,5 ° ~ 3 ° | 4 | 30 |
| 20 × 5000 | 20 | 5000 | 120 | 750 | 0,5 ° ~ 3 ° | 4 | 37 |
| 20 × 6000 | 20 | 6000 | 120 | 750 | 0,5 ° ~ 3 ° | 5 | 37 |
| 25 × 2500 | 25 | 2500 | 120 | 750 | 0,5 ° ~ 3,5 ° | 5 | 37 |
| 25 × 3200 | 25 | 3200 | 120 | 750 | 0,5 ° ~ 3,5 ° | 5 | 37 |
| 25 × 4000 | 25 | 4000 | 120 | 750 | 0,5 ° ~ 3,5 ° | 4 | 37 |
| 30 × 2500 | 30 | 2500 | 120 | 750 | 0,5 ° ~ 3,5 ° | 4 | 37 |
| 30 × 3200 | 30 | 3200 | 120 | 750 | 1 ° ~ 3,5 ° | 3 | 37 |
| 40 × 2500 | 40 | 2500 | 80 | 750 | 1 ° ~ 4 ° | 4 | 37 × 2 |
