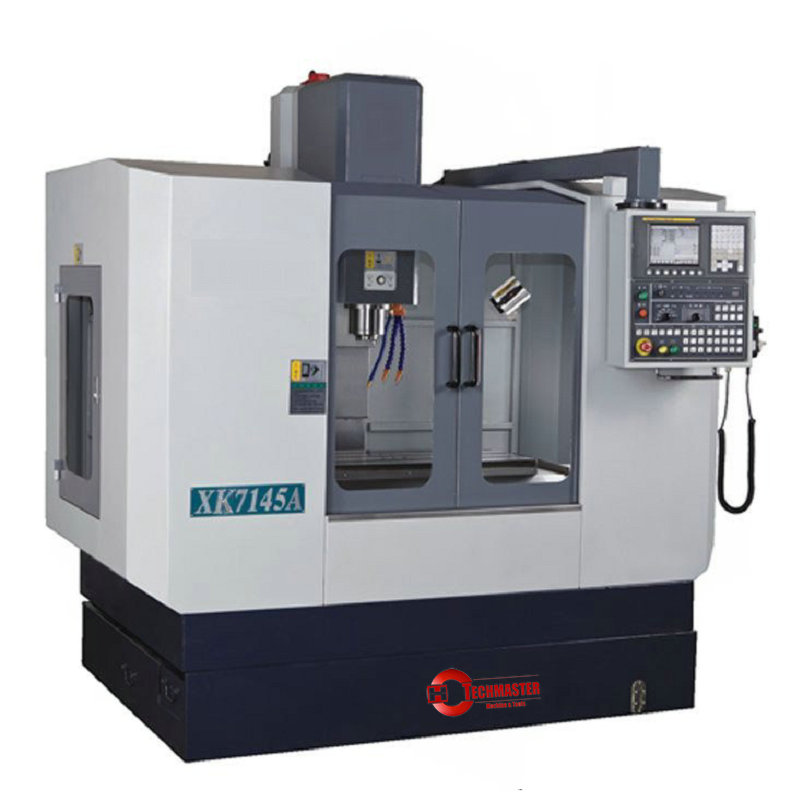

Guide linéaire CNC Machining Center
1.Car Central de la machine à mouler XH7145A CNC Centre d'arbre d'alimentation contrôlé par x, y, coordonnée z, broche entraînée par le moteur de fréquence. Tous les types de plaque, de feuille, de shell, de came, de moules et de quelques pièces compliquées `` peuvent réaliser la main Production par lots à petite taille, spécialement avancée dans l'usinage des pièces de rechange compliquées et de haute précision.
2. Le système CNC a la fonction de l'alarme de verrouillage, de la protection de la sécurité et du diagnostic des défauts et a des taéminales de communication standard RS232, peut se connecter avec l'ordinateur pour le contrôle du programme et la mémoire, la production de DNC.
Ii Caractéristiques principales
1. Base, glissière, toboggan, table de travail, colonne, broche et autres pièces principales et anti-vibrations rigides élevées applicables, garantir la structure en fonte élevée des pièces principales et anti-vibration des pièces principales. Les principales parties adoptées par le sable en résine et le traitement du vieillissement, assurant la stabilité de la machine
2.x, y, axe z ont adopté le rail de guide de roulement linéaire, éliminant la résistance à la friction d'alimentation et le fluage à basse vitesse, la durée de précision de la machine plus longue.
III.
Advantages 1..x, Y, axe z adopté une vis de plomb à billes de haute précision de marque célèbre, a entraîné une vitesse rapide élevée et une précision de position élevée.
2.x, Y, les vis de guide de l'axe z et le plomb ont adopté une protection confinée complète, assurant la viriété de la vis du plomb et du guide ainsi que la précision de transmission et de mouvement d'Asmachine.
3.La protection extérieure de la machine est une structure à clôture complète, garantit la sécurité. Une protection semi-fermée est également disponible. .
4.xh7145a Système de fonctionnement de l'outil central de la machine CNC par le principe de la conception d'ingénierie du corps humain, fonctionnement facile.
5.XH7145A CNC MINCING MACHING CENTER MANUEL LUBRIFICATION CENTRALE ET STABILITÉ ÉLEVÉE.
6. Système CNC fame, Fanuc, KND, Siemens, Mitsubishi pour vos choix.
| SPÉCIFICATION | UNIT | XHS7145 | XH7145A | Xk7145a |
| Voyage de l'axe X | MM | 600 | 700 | 700 |
| Voyage d'axe Y | MM | 450 | 450 | 450 |
| Voyage de l'axe z | MM | 500 | 500 | 500 |
| Nez de fuseau à la table | MM | 130-630 | 120-620 | 120-620 |
| Spinde Center to Colonne Guide Guide-Way Face | MM | 485 | 460 | 460 |
| Alimentation à grande vitesse de x, y, axe | mm / min | 24000 | 12000 | 12000 |
| Alimentation à grande vitesse de l'axe z | mm / min | 18000 | 10000 | 10000 |
| Vitesse d'alimentation | mm / min | 1-5000 | 1-5000 | 1-5000 |
| Taille de la table | MM | 1000 × 450 | 1000 × 450 | 1000 × 450 |
| Max. Capacité de chargement de la table | kg | 600 | 600 | 600 |
| N ° T-STOT / Width / Distance de la table | 18/03/160 | 17/05/80 | 17/05/80 | |
| Fuseau max. vitesse | r / min | 8000 | 8000 | 8000 |
| Puissance nominale du moteur principal | kw | 5.5 / 7.5 | 5.5 / 7.5 | 5.5 / 7.5 |
| Ficière de nez de broche | BT40 | BT40 | BT40 | |
| hache. diamètre des outils | MM | 80/130 | 80/130 | - |
| Max. durée des outils | 300 | 300 | - | |
| Max. Poids des outils | kg | 6 | 6 | 6 |
| Précision de positionnement | MM | 0,025 (GB) 0,016 (réel) | 0,025 (GB) 0,016 (réel) | 0,05 (GB) 0,02 (réel) |
| Exactitude de répositionnement | MM | 0,015 (GB) 0,008 (réel) | 0,015 (GB) 0,01 (réel) | 0,02 (GB) 0,012 (réel) |
| Presse pneumatique | MPA | 0.6 | 0.6 | 0.6 |
| NW | kg | 3500 | 3500 | 3400 |
| Dimension globale | MM | 2500x2000x2450 | 2500x2000x2450 | 2500 × 2000 × 2450 |
