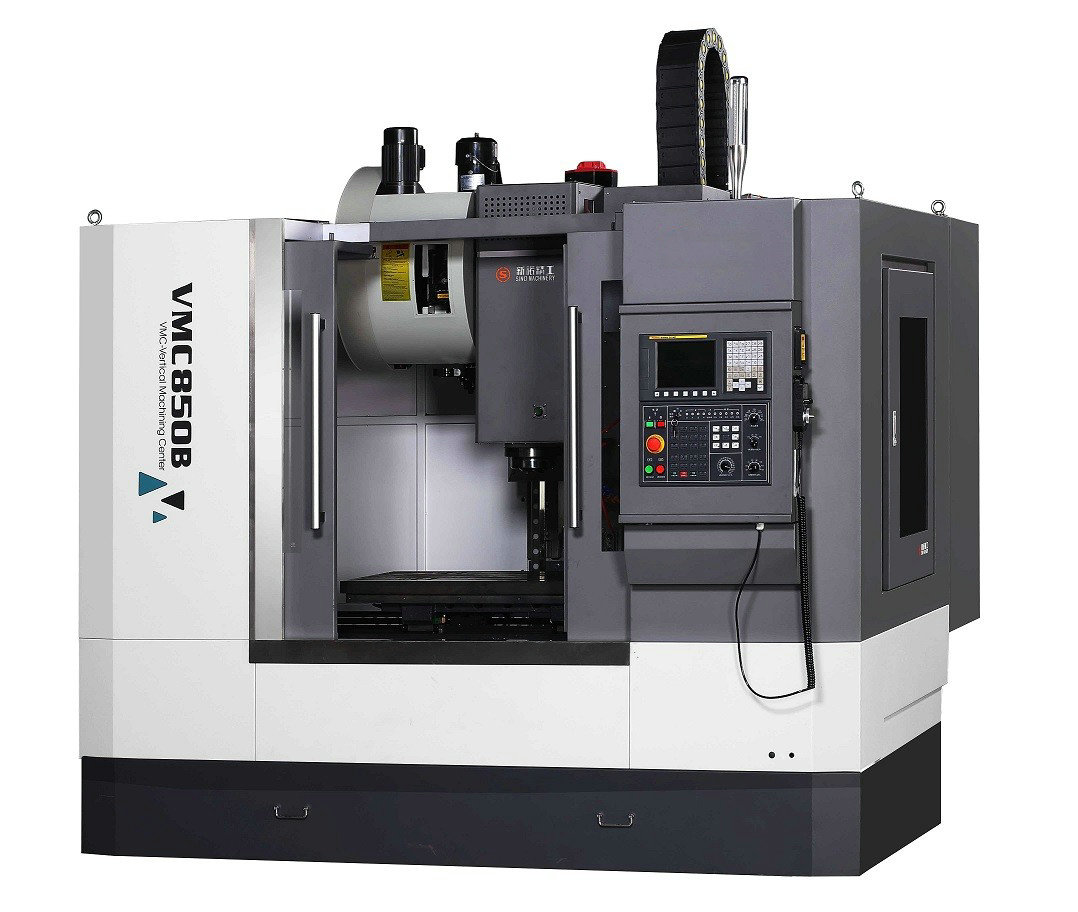

VMC850B est notre nouveau type de centre d'usinage CNC à grande vitesse basé sur la technologie Taiwan, qui présente plus d'avantages sur le fonctionnement et les capacités par rapport aux produits similaires. Appliqué avec une conception C rigide élevée sur la structure, il a également été fait avec un renforcement sur les côtes de la machine. Toutes les faces de contact ont été grattées manuellement, ce qui garantit la durabilité de la précision. Les axes x / y s'appliquent à deux types de guide de roulement: roulement à billes et guide de rouleau, qui est facultatif aux exigences du client. L'axe Z applique le guide du rouleau, ce qui permet à la machine d'être avec une rigidité élevée, un bruit faible et une petite friction. Ainsi, la machine peut faire un déplacement rapide et obtenir une précision circulaire. Équipée d'un réservoir d'air, l'eau peut être drainée manuellement. La broche est connectée directement et la vitesse la plus élevée est de 12000 tr / min, qui est un bon choix pour l'usinage de haute précision et efficacité.
Spécification et paramètres de la machine
CODE | ARTICLE | DÉTAILS | ||||||
1 | Table de travail （Largeur × longueur） | MM | 520 × 1000 | |||||
2 | T quetes | MM | 5-18 | |||||
3 | Distance entre les emplacements T | MM | 95 | |||||
4 | Max.Lo charge de la table de travail | kg | 600 | |||||
VOYAGE | ||||||||
5 | Axe x | MM | 850 | |||||
6 | Axe y | MM | 520 | |||||
7 | Axe z | MM | 650 | |||||
8 | Distance entre Colum et broche Centre | MM | 656 | |||||
9 | Distance entre la surface supérieure de la table et le nez de la broche | MM | 110-760 | |||||
BROCHE | ||||||||
10 | Taper de trou de la broche | BT40 | ||||||
11 | Plage de vitesse de la broche | r / min | 20-8000 | |||||
12 | La boîte de broche transmission | Conduite à courroie | ||||||
13 | Modèle moteur principal | βII12 / 10000 | ||||||
14 | SERVO PRINCIPE MOTEUR CADÉE | kw | 7.5 | |||||
15 | Servo Motor Motor 30 minutes électrique | kw | 11 | |||||
16 | SERVO PRINCIPE MOTEUR COLATION DE SORTIE CLÉDÉE | Nm | 35.8 | |||||
17 | Type d'équilibre dynamique de la pièce de broche | G1 | ||||||
18 | Exactitude de la broche | Runout de face de la broche: 0,005 mm | ||||||
Rouure radiale de la broche: près de 0,00 3mm | ||||||||
Taille du titulaire des outils | ||||||||
19 | Standard du titulaire des outils | MSA403 BT40 | ||||||
20 | Norme de rivet | MSA403 P40T-1 | ||||||
ALIMENTATION | ||||||||
21 | Modèle de moteur d'alimentation x / y | βisc 22 /2000 | ||||||
22 | Moteur d'alimentation x / y max.peed | r / min | 2000 | |||||
23 | Puissance nominale du moteur d'alimentation x / y | kw | 2.5 | |||||
24 | Couple de sortie nominal du moteur d'alimentation x / y | Nm | 20 | |||||
25 | Modèle de moteur d'alimentation de l'axe z | βisc 2 2b /2000 | ||||||
26 | Motor d'alimentation de l'axe z vitesse maximale | r / min | 2000 | |||||
27 | Z puissance nominale du moteur d'alimentation | kw | 2.5 | |||||
28 | Z Couple de sortie nominal du moteur d'alimentation | Nm | 20 | |||||
29 | Taux d'alimentation x / y | m / min | 40 | |||||
30 | Z du taux d'alimentation z | m / min | 30 | |||||
31 | Couper la vitesse d'alimentation | mm / min | 12000 | |||||
Magazine à outils | ||||||||
32 | Modèle de magazine Tools | MANIPULATEUR | ||||||
33 | CAPACITÉ | PCS | 24 | |||||
34 | Outils complets Diamètre de l'outil maximum | MM | Ф78 | |||||
35 | Diamètre de l'outil vide du voisin | MM | Ф120 | |||||
36 | Max.Tools Poids permis | kg | 8 | |||||
37 | Max.Tools Longueur admissible | MM | 300 | |||||
38 | Temps de changement d'outil | s | 3.5 | |||||
39 | VOYAGE DE CHANGEMENT DE L'OUTIL | Avant / inversion | ||||||
Source d'énergie | ||||||||
40 | Capacité électrique machine | Kva | 20 | |||||
41 | Débit de la pompe de refroidissement | L / min | 40 | |||||
42 | Air comprimé de machine | kg | 6 ～ 8 | |||||
43 | Exigence de puissance | 380 V ± 10% 50Hz | ||||||
Exigence environnementale | ||||||||
44 | Exigence de température environnementale | 0℃ ～ 40 ℃ | ||||||
45 | Humidité relative | 20% ～ 80% | ||||||
Taille de la machine | ||||||||
46 | Dimension machine | MM | 2310 × 2 636× 2900 | |||||
47 | Poids de la machine | kg | 6500 | |||||
48 | Bouclier de machine | Protéger complet | ||||||
PRÉCISION | ||||||||
49 | Précision de position x / y / z | MM | ± 0,010 | |||||
50 | Précision de réposition x / y / z | MM | ± 0,005 | |||||
