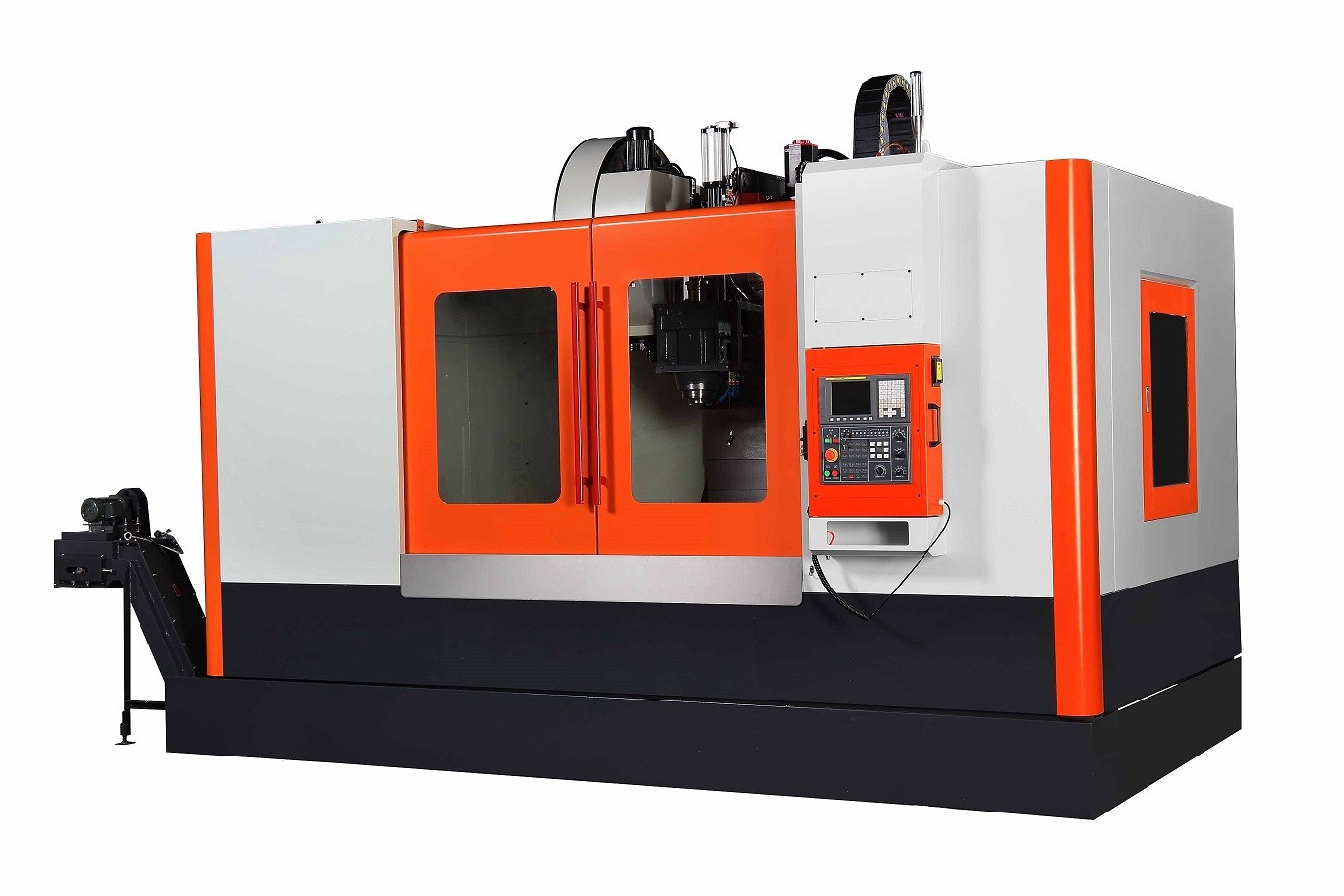

Aperçu du produit
Ce centre d'usinage vertical en série adopte la structure mobile de la table et du guide de glissement de glissement croisé, qui est principalement appliqué au traitement des parties complexes à l'échelle moyenne et à petite échelle. Appliquez le système d'ingénierie informatique (CAE) pour terminer la conception de la structure optimisée et améliorer la fiabilité de la machine-outil, et la méthode des éléments finis (FEM) pour prendre l'analyse scientifique et l'optimisation de la structure de conception, qui peut garantir la rigue Comme fraisage, forage, en pleine expansion, ennuyeux, taraudage et fraisage de profil à un moment de serrage. Il convient au traitement des pièces avec une précision élevée, une procédure multipette et une forme compliquée. C'est l'installation clé dans les industries de machines générales, de moisissure, d'aviation, d'énergie et de trafic.
Caractéristiques de la machine
1.Les principaux composants de la machine appliquent la plus belle fonte grise qui sont d'une bonne résistance aux chocs. Toutes les moulages ont été effectués deux fois avec le traitement du vieillissement deux fois, afin d'éliminer les contraintes résiduelles internes. Pour que notre machine puisse fonctionner avec une rigidité élevée et une bonne résistance aux chocs pour une coupe lourde et une coupe intermittente. 2. Les composants clés sont conçus avec le logiciel CAO, de cette manière, la structure optimale peut être analysée par ordinateur, qui assure la bonne intensité, la rigidité et la stabilité thermique. 3. La face articulaire des composants est bien poli manuellement, ce qui garantit la zone de contact efficace.
Aramètre de machine
CODE | ARTICLE | DÉTAILS | |
1 | Table de travail （ Largeur × longueur ） | MM | 900×2000 |
2 | T quetes | MM | 5-22 |
3 | Distance entre les emplacements T | MM | 165 |
4 | Max.Lo charge de la table de travail | kg | 1200 |
VOYAGE | |||
5 | Axe x | MM | 1800 |
6 | Axe y | MM | 900 |
7 | Axe z | MM | 800 |
8 | Distance entre Colum et broche Centre | MM | 960 |
9 | Distance entre la surface supérieure de la table et le nez de la broche | MM | 180-980 |
BROCHE | |||
10 | Taper de trou de la broche | BT50 | |
11 | Plage de vitesse de la broche | r / min | 20-4500 |
12 | Fuseau | kw | 19.9 |
13 | Transimission de broche | CEINTURE | |
14 | Type d'équilibre dynamique de la pièce de broche | G1 | |
15 | Exactitude de la broche | Runout de face de la broche :: 0,005 mm | |
Rouure radiale de la broche : près de 0,007 mm | |||
Taille du titulaire des outils | |||
16 | Standard du titulaire des outils | MSA403 BT50 | |
17 | Norme de rivet | MSA403 P50T-1 | |
ALIMENTATION | |||
18 | Taux d'alimentation x / y | m / min | 20/20 |
19 | Z z du taux d'alimentation | m / min | 15 |
20 | Couper la vitesse d'alimentation | mm / min | 0-15000 |
Magazine d'outils | |||
21 | Modèle de magazine Tools | MANIPULATEUR | |
22 | CAPACITÉ | PCS | 24 |
23 | Outils complets Diamètre de l'outil maximum | MM | Ф112 |
24 | Diamètre de l'outil vide du voisin | MM | Ф200 |
25 | Max.Tools Poids permis | kg | 18 |
26 | Max.Tools Longueur admissible | MM | 300 |
27 | Temps de changement d'outil | s | 5 |
28 | VOYAGE DE CHANGEMENT DE L'OUTIL | Avant / inversion | |
Source d'énergie | |||
29 | Capacité électrique machine | Kva | 30 |
30 | Débit de la pompe de refroidissement | L / min | 60 |
31 | Air comprimé de machine | kg | 5～6 |
32 | Exigence de puissance | 380 V ± 10% 50Hz | |
Exigence environnementale | |||
33 | Exigence de température environnementale | 0 ℃～ 40 ℃ | |
34 | Humidité relative | 20% ～ 80% | |
Taille de la machine | |||
35 | Dimension machine | MM | 5500 × 3700 ×4100 |
36 | Poids de la machine | kg | 16000 |
37 | Bouclier de machine | Protéger complet | |
PRÉCISION | |||
38 | Précision de position x / y / z | MM | ± 0,012 |
39 | Précision de réposition x / y / z | MM | ± 0,008 |
