Description du produit

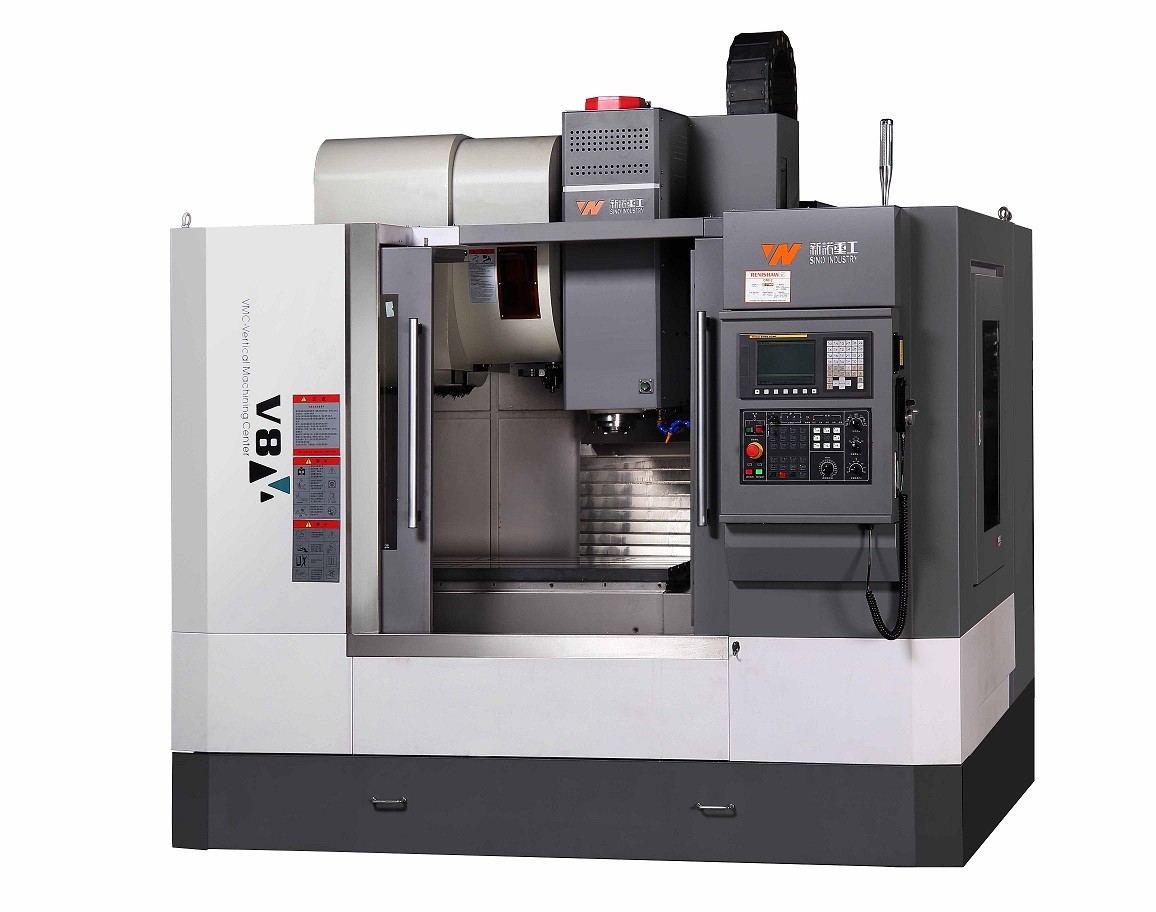

V8 est notre nouveau type de centre d'usinage CNC à grande vitesse basé sur la technologie Taiwan, qui présente plus d'avantages sur le fonctionnement et les capacités par rapport aux produits similaires. Appliqué avec une conception C rigide élevée sur la structure, il a également été fait avec un renforcement sur les côtes de la machine. Toutes les faces de contact ont été grattées manuellement, ce qui garantit la durabilité de la précision. Les axes x / y s'appliquent à deux types de guide de roulement: roulement à billes et guide de rouleau, qui est facultatif aux exigences du client. L'axe Z applique le guide du rouleau, ce qui permet à la machine d'être avec une rigidité élevée, un bruit faible et une petite friction. Ainsi, la machine peut faire un déplacement rapide et obtenir une précision circulaire. Équipée d'un réservoir d'air, l'eau peut être drainée manuellement. La broche est connectée directement et la vitesse la plus élevée est de 12000 tr / min, qui est un bon choix pour l'usinage de haute précision et efficacité.

Spécification et paramètres de la machine (système FanUC 0i MF, autre contrôle CNC en option)

CODE		ARTICLE				DÉTAILS
1		Table de travail （ Largeur × longueur ）		MM		500 * 1000
2		T quetes		MM		5-18
3		Distance entre les emplacements T		MM		100
4		Max.Lo charge de la table de travail		kg		500
VOYAGE
5		Axe x		MM		850
6		Axe y		MM		500
7		Axe z		MM		580
8		Distance entre Colum et broche Centre		MM		623
9		Distance entre la surface supérieure de la table et le nez de la broche		MM		120 ~ 700
BROCHE
10	Taper de trou de la broche		BT40
11	Plage de vitesse de la broche		r / min		20-12000
12	La boîte de broche transmission		Entraînement direct
13	Modèle moteur principal		βII8 / 12000
14	SERVO PRINCIPE MOTEUR CADÉE		kw		7.5
15	Servo Motor Motor 30 minutes électrique		kw		11
16	SERVO PRINCIPE MOTEUR COLATION DE SORTIE CLÉDÉE		Nm		35.8
17	Type d'équilibre dynamique de la pièce de broche		G1
18	Exactitude de la broche		Runout de face de la broche: 0,005 mm
			Rouure radiale de la broche: près de 0,003 mm
Taille du titulaire des outils
19	Standard du titulaire des outils		MSA403 BT40
20	Norme de rivet		MSA403 P40T-1
ALIMENTATION
20	Modèle de moteur d'alimentation x / y		βisc 12/3000
22	Moteur d'alimentation x / y max.peed		r / min		3000
23	Puissance nominale du moteur d'alimentation x / y		kw		1.8
24	Couple de sortie nominal du moteur d'alimentation x / y		Nm		11
25	Modèle de moteur d'alimentation de l'axe z		βisc 22b / 3000
26	Motor d'alimentation de l'axe z vitesse maximale		r / min		3000
27	Z puissance nominale du moteur d'alimentation		kw		3
28	Z Couple de sortie nominal du moteur d'alimentation		Nm		20
29	Taux d'alimentation x / y		m / min		48
30	Z du taux d'alimentation z		m / min		36
31	Couper la vitesse d'alimentation		mm / min		15000
Magazine à outils
32		Modèle de magazine Tools		MANIPULATEUR
33		CAPACITÉ		PCS		24
34		Outils complets Diamètre de l'outil maximum		MM		Ф78
35		Diamètre de l'outil vide du voisin		MM		Ф120
36		Max.Tools Poids permis		kg		8
37		Max.Tools Longueur admissible		MM		300
38		Temps de changement d'outil		s		1.5
39		VOYAGE DE CHANGEMENT DE L'OUTIL		Avant / inversion
Source d'énergie
40		Capacité électrique machine		Kva		20
41		Débit de la pompe de refroidissement		L / min		40
42		Air comprimé de machine		kg		6～8
43		Exigence de puissance		380 V ± 10% 50Hz
Exigence environnementale
44		Exigence de température environnementale		0℃ ～ 40 ℃
45		Humidité relative		20% ～ 80%
Taille de la machine
46		Dimension machine		MM		2540 * 2391 * 2640
47		Poids de la machine		kg		6200
48		Bouclier de machine				Protéger complet
PRÉCISION
49		Précision de position x / y / z		MM		± 0,008
50		Précision de réposition x / y / z		MM		± 0,005
