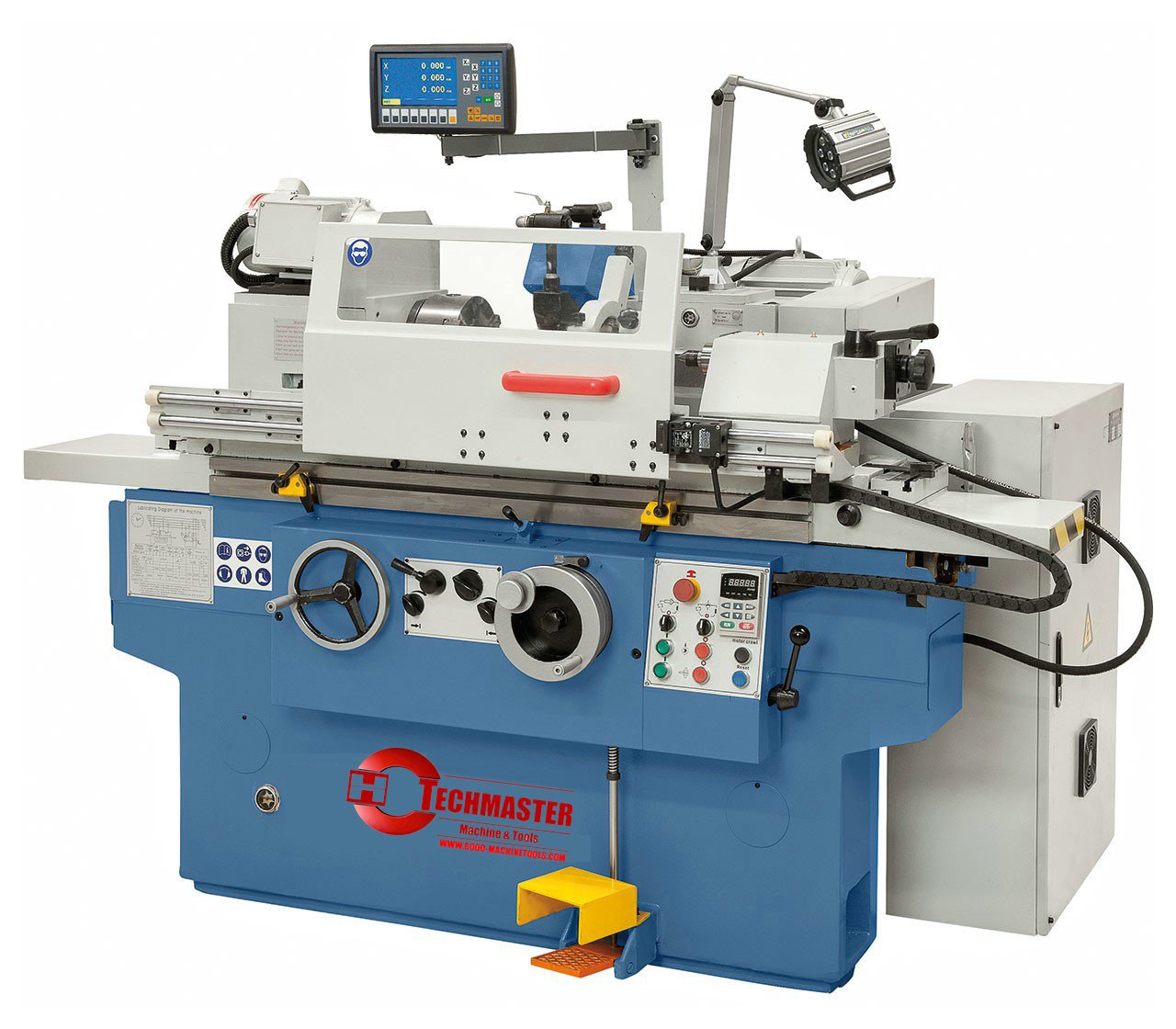

Caractéristiques principales:
1.Table peut être incliné pour les opérations de broyage conique et l'échelle permet un ajustement à la position souhaitée
2.Les stocks d'espèces peuvent être pivotants 180 degrés pour les opérations de broyage intérieur
3. La broche musée est montée hydro-dynté
4. Guide de la table de la main
5. Les renforts forts et les murs généreusement conçus rendent la base de la machine résistante aux fluctuations de température et aux déformations
6. Le film d'huile entre la broche et le roulement réduit les vibrations au minimum pour obtenir des résultats supérieurs et une grande précision
7. Réglage des aliments sans espèces avec arrêt programmable sélectif à la fin de chaque mouvement de table
8. Tête de broche et bien ajustée et le bouillon de broche solide pour obtenir des résultats de traitement les plus élevés à diverses opérations de broyage
9.Réceau de guides en raison de soigneusement et fini manuellement dans l'axe X et Y
10. Réinitialisation hydraulique ou manuel du bouillon de broyage
11.Le mouvement de la table à la main
12.Les fonctionnalités de broche de la grincement des deux côtés et des grilles plates coulissantes réglables
Spécifications techniques:
| Modèle | unité | M1420HF / 500 | M1420HF / 800 |
| Diamètres de broyage externe | MM | φ8 ~ 200 | φ8 ~ 200 |
| Diamètres de broyage interne | MM | φ13 ~ 100 | φ13 ~ 100 |
| Hauteur centrale | MM | 135 | 135 |
| Vitesse de rotation de la broche de la tête | r / min | 50Hz: 25 ~ 380Stepless | 50Hz: 25 ~ 380Stepless |
| Max. Traversage de la table de travail | MM | 650 | 950 |
| Vitesse de voyage hydraulique | m / min | 0,1 ~ 4 | 0,1 ~ 4 |
| Poids maximum | kg | 50 | 50 |
| Longueur de broyage externe / interne | MM | 500/125 | 800/125 |
| Gamme de tâches pivotantes | ° | -5 ~ + 9 ° | -3 ~ + 7 ° |
| Vitesse périphérique maximale | MS | 38 | 38 |
| Taille de la roue externe | MM | Max.φ400x50xφ203 min 280x50xφ203 | |
| Broche de roue interne à vitesse rotative | r / min | 20000 | 20000 |
| Centre de tête de poupée et de perce | masse | N ° 4 | N ° 4 |
| Puissance du moteur total | kw | 5.625 | 5.625 |
| Dimension de la machine globale (LXWXH) | MM | 2500x1600x1500 | 3000x1600x1500 |
| Poids de la machine | kg | 2500 | 3000 |
| Précision de travail | |||
| Rondeur (OD / ID) | 1,5 / 2,5 μm (OD / ID) | ||
| Uniformité de la section longitudinale dia.in (OD / ID) | 5/8 μm (OD / ID) | ||
| Rugosité de surface (OD / ID) | RA0,32 / 0,63 μm (OD / ID) | ||
