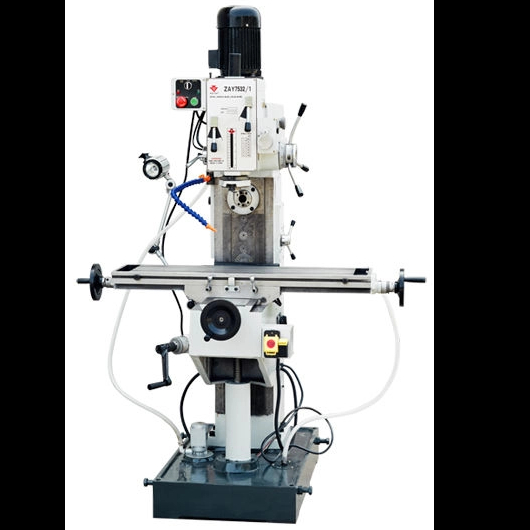

Zay7532 / 1
| Quantité: | |
|---|---|

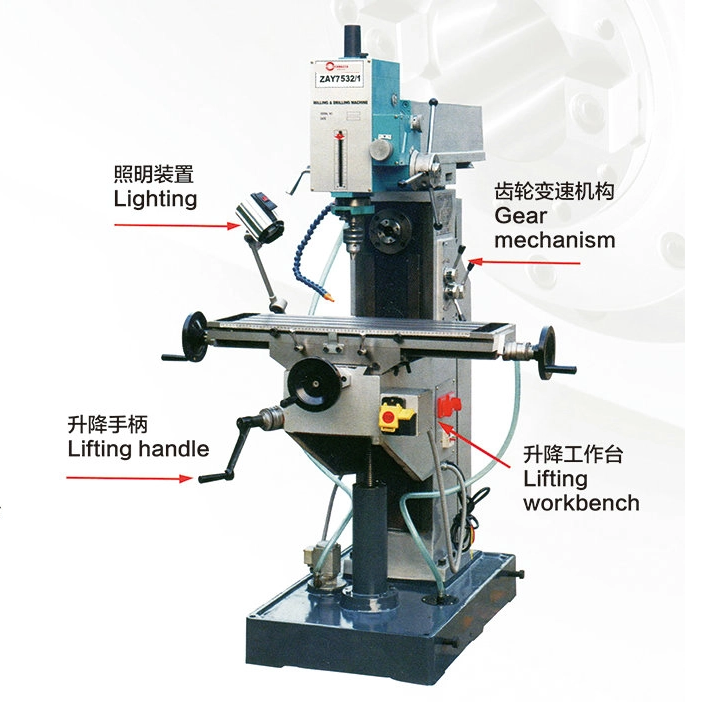

Les principales caractéristiques de performance:
La tête de broyage vertical peut être déplacée vers l'avant ou vers l'arrière
La tête de broyage vertical peut pivoter 90 verticalement et 360 horizontalement.
ATOPS réglables sur la table
Alimentation manuelle de la plume
Table de la coulée à forte traction
Double moteur avec une force puissante
Accessoires standard:
Téletée Allen
Dérive
Chapelet
Canne de pouce
Tournevis
Dessiner la barre et le joint
Accessoires en option:
Rester
Bassin pétrolier
Attachement de l'alimentation électrique
Vice-machine
Poulain
Support de coupe-brusque
Réduction des manches
Moulin à moulin
Canne ennuyeuse
Système électrique de tapotement
Système de liquide de refroidissement

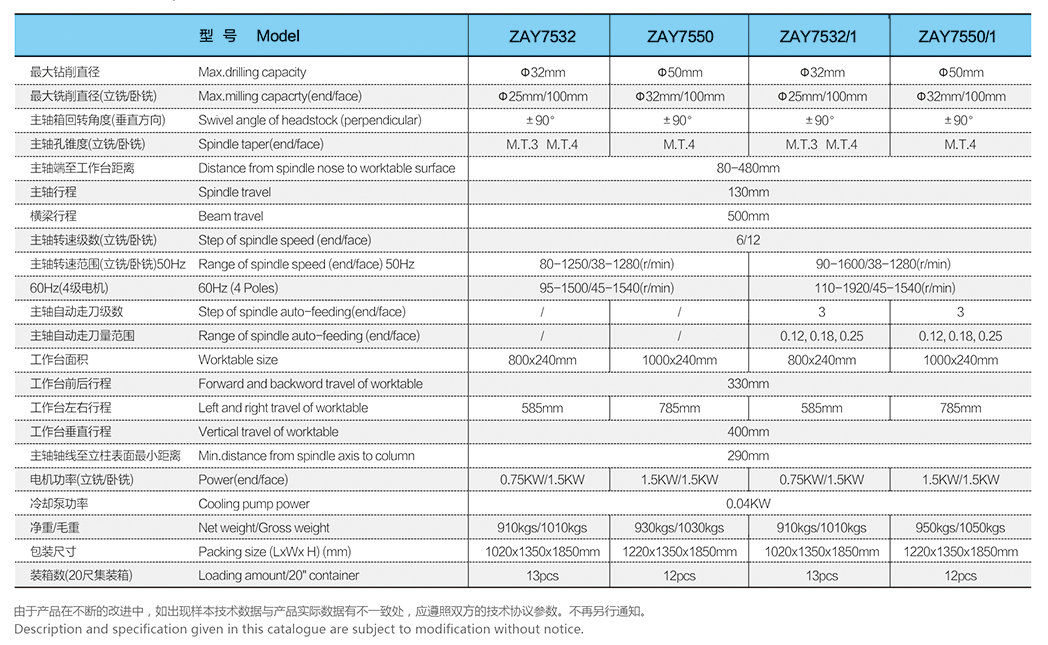

Paramètres techniques principaux du produit:
ARTICLE | Zay7532 / 1 | Zay7540 / 1 | Zay7550 / 1 |
Capacité maximale | 32 mm | 40 mm | 50 mm |
Capacité max.Milling (fin / visage) | 25/100 mm | 32/100 mm | 32/100 mm |
Angle pivotant de la poupée (perpendiculaire) | ± 90 ° | ± 90 ° | ± 90 ° |
Tine à broche (fin / visage) | MT3 M.T.4 | MT4 | MT4 |
Distance entre le nez de la broche et la surface de la table de travail | 80-480 mm | 80-480 mm | 80-480 mm |
Voyage de la broche | 130 mm | 130 mm | 130 mm |
Voyage de poutre | 500 mm | 500 mm | 500 mm |
étape de la vitesse de la broche (fin / visage) | 6 12 | 6 12 | 6 12 |
Plage de vitesse de la broche (fin / visage) 50Hz | 90-1600 / 38-1280 (r / min) | 90-1600 / 38-1280 (r / min) | 90-1600 / 38-1280 (r / min) |
60 Hz (4 pôles) | 110-1920 / 45-1540 (r / min) | 110-1920 / 45-1540 (r / min) | 110-1920 / 45-1540 (r / min) |
Étape de l'alimentation automatique de la broche (fin / visage) | 3 | 3 | 3 |
Gamme d' alimentation automatique de la broche (fin / visage) | 0.12 0.18 0.25 | 0.12 0.18 0.25 | 0.12 0.18 0.25 |
Taille de table de travail | 800 × 240 mm | 800 × 240 mm | 1000 × 240 mm |
Voyage avant et après la table de travail | 300 mm | 300 mm | 300 mm |
Gauche et voyages droit de la table de travail | 585 mm | 585 mm | 785 mm |
Voyage vertical de la table de travail | 400 mm | 400 mm | 400 mm |
Min.Distance de l'axe de la broche à la colonne | 290 mm | 290 mm | 290 mm |
Puissance (fin / visage) | 0,75 kW (1HP) /1,5KW | 1,1 kW (1,5 ch) /1,5 kW | 1,5 kW (2HP) /1,5KW |
Puissance de la pompe de refroidissement | 0,04 kW | 0,04 kW | 0,04 kW |
Poids net / poids brut | 930 kg / 1030kg | 933kg / 1033kg | 950 kg / 1050kg |
Taille d'emballage | 1020 × 1350 × 1850 mm | 1020 × 1350 × 1850 mm | 1220 × 1350 × 1850 mm |
