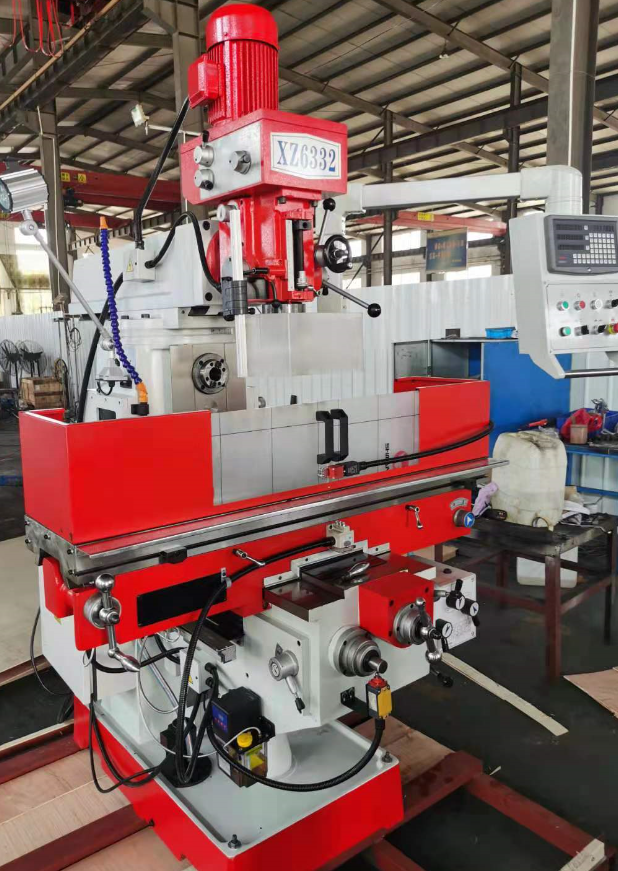

XZ6332 Universal Milling
Quantité: La machine est avec une tête de broyage entraînée par les engins et la broche peut être une alimentation automatique.
La machine est avec X, y alimentation mécanique, Z le soulèvement et le moteur abaissant.
La machine est avec un panneau d'opération qui est pratique pour l'opérateur.
Le RAM peut être mobile vers l'avant et vers l'arrière.
La tête de la machine peut pivoter 45 degrés.
La machine peut être équipée d'options DRO, protection de la broche, etc.
unité
Spécification XZ6332
Taille de la table
MM
1320x320
T Slot No./width/Distance
Non
14/05/63
Max. charge de table
kg
300
Table Voyage longitudinal (manuel / auto)
MM
800/750
Table Cross Travel (manuel / auto)
MM
300
Table Voyage vertical (manuel / auto)
MM
400
Fuseau de fuseau
ISO40
vitesse de broche / étape - vertical
RPM
90-2000 / 8
--Horizontal
RPM
40-1300 / 12
Max. DIA-DIA.
MM
30
MAX.END Largeur de fraisage
MM
125
Max. DIA de fraisage vertical.
MM
25
Max.Tapping dia.
MM
10 (acier)
voyage en plume
MM
120
angle pivotant de la poupée
degré
± 45º
Axe de broche verticale à la surface de la colonne
MM
200-780
Nez vertical de la broche à la surface de la table
MM
150-550
Axe de broche horizontale à la surface de la table
MM
0-350
Axe de broche horizontal au fond du RAM
MM
175
Ram Voyage
MM
400
Flux longitudinal / transversal
mm / min
20-360 / 8
Vertical / étape
mm / min
422 / 1ste
Vitesse longitudinale / croisée rapide
mm / min
1200
Traversage rapide vertical
mm / min
422
flux de broche automatique
0,08 / 0,15 / 0,25
moteur principal
kw
2.2
(X / y / z) Moteur d'alimentation
kw
0,55 (x / y), 0,75 (z)
moteur de refroidissement
kw
0.04
dimension globale
cm
171x172x233
N / b, g / w
kg
2000/200
