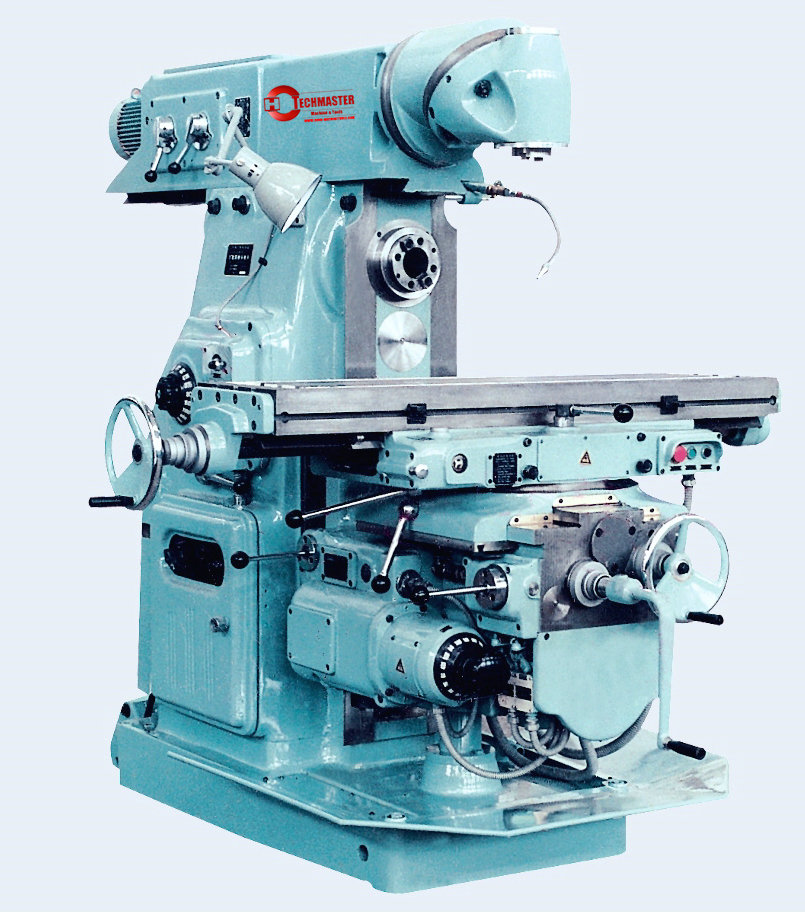

X6232c
Quantité: Le broyage universel de type genou est largement utilisé dans l'atelier d'usinage, avec des accessoires facultatifs comme tête de division, table rotative, vice de la machine, boîte de transmission, ennuyeux et tête de broyage, mandrin de fraisage, etc. Sa portée / capacité d'usinage a grandement agrandi. X6232C / 1: une lecture numérique (2 dimensions ou en 3 dimensions) est ajoutée à la machine X6232C qui peut améliorer la précision d'usinage et la production d'efficacité. X6232X16: Identique à X6232C, sauf que la longueur du tableau s'étendait à 1600 mm. La tête universelle peut tourner 270, avoir une surface rotative de 45 degrésNom du produit: Broyeur à tête rotative universel Type de produit: X6232c x6232c / 1 X6232cx16 Zone de table de travail (largeur * longueur): 320 * 1320 mm 320 * 1600 mm T-slots (nombre de hausses de machines à sous 3-18 * 70 mm 3-18 * 70 mm Poids maximum de la pièce: 500 kg 500 kg Angle de pivot de table: ± 45 ° ± 45 ° Max.Stroke longitudinal / transversal / vertical (puissance): 680/240 / 300 mm 780/240 / 300 mm Max.Stroke longitudinal / transversal / vertical (manuel): 700/255/320 mm 800/255/320 mm Distance de la ligne médiane de la broche horizontale à la surface de la table: 30-350 mm 30-350 mm Distance du nez vertical de la broche à la surface de la table: 250-570 mm 250-570 mm Tête de broyage vertical max. Angle pivotant: 360 ° 360 ° puissance du moteur de la broche (broche horizontale / verticale): 5.5 / 3KW 5.5 / 3KW Tine à broche (broche horizontale / verticale): ISO (50/40) / XT (50/40) ISO (50/40) / XT (50/40) Plage de vitesse de la broche (broche horizontale / verticale): 18 étapes 30-1500 / 9 étapes 125-2000r / min 18 étapes 30-1500 / 9 étapes 125-2000r / min ModèleX6232cX6232cx16Zone de table (W x L) (mm)320x1320320x1320T-slots (pitch x n ° de largeur) (mm)3-18x173-18x17Voyage de table (manuel) x / y / z (mm)700/255/320700/255/320Voyage de table (puissance) x / y / z (mm)680/240/300780/240/300Degré de pivotage de table45 °45 °Degré de pivot de tête de broyeur vertical360 °360 °Poids maximal de la pièce (kg)500500Puissance du moteur de broche (tête h / v) (kW)5.5 / 35.5 / 3Tine à broche (tête h / v)7:24 50 # / 40 #7:24 50 # / 40 #Plage de vitesse de la broche (tête h / v) (r / min)1830-1500 / 125-20001830-1500 / 125-2000Vitesse d'alimentation (x / y / z) (mm / min)1823,5-118023,5-1180 / 8-3941823,5-118023,5-1180 / 8-394Vitesse rapide (x / y / z) (mm / min)2300/2300/7702300/2300/770Distance de la ligne médiane de la broche horizontale à la surface de la table (mm)30-35030-350Distance du nez vertical de la broche à la surface de la table (mm)250-570250-570Puissance du moteur (KW)1.51.5Résolduction de DRO (fraiseuse DRO uniquement (mm)0.05Dimensions de la machine (l x w x h) (mm)2294x1770x18582294x2045x1858Poids de la machine (kg)30003000Le broyage universel de type genou est largement utilisé dans l'atelier d'usinage, avec des accessoires facultatifs comme tête de division, table rotative, vice de la machine, boîte de transmission, ennuyeux et tête de broyage, mandrin de fraisage, etc. Sa portée / capacité d'usinage a grandement agrandi. X6232C / 1: une lecture numérique (2 dimensions ou en 3 dimensions) est ajoutée à la machine X6232C qui peut améliorer la précision d'usinage et la production d'efficacité. X6232X16: Identique à X6232C, sauf que la longueur du tableau s'étendait à 1600 mm. La tête universelle peut tourner 270, avoir une surface rotative de 45 degrésNom du produit: Broyeur à tête rotative universel Type de produit: X6232c x6232c / 1 X6232cx16 Zone de table de travail (largeur * longueur): 320 * 1320 mm 320 * 1600 mm T-slots (nombre de hausses de machines à sous 3-18 * 70 mm 3-18 * 70 mm Poids maximum de la pièce: 500 kg 500 kg Angle de pivot de table: ± 45 ° ± 45 ° Max.Stroke longitudinal / transversal / vertical (puissance): 680/240 / 300 mm 780/240 / 300 mm Max.Stroke longitudinal / transversal / vertical (manuel): 700/255/320 mm 800/255/320 mm Distance de la ligne médiane de la broche horizontale à la surface de la table: 30-350 mm 30-350 mm Distance du nez vertical de la broche à la surface de la table: 250-570 mm 250-570 mm Tête de broyage vertical max. Angle pivotant: 360 ° 360 ° puissance du moteur de la broche (broche horizontale / verticale): 5.5 / 3KW 5.5 / 3KW Tine à broche (broche horizontale / verticale): ISO (50/40) / XT (50/40) ISO (50/40) / XT (50/40) Plage de vitesse de la broche (broche horizontale / verticale): 18 étapes 30-1500 / 9 étapes 125-2000r / min 18 étapes 30-1500 / 9 étapes 125-2000r / min ModèleX6232cX6232cx16Zone de table (W x L) (mm)320x1320320x1320T-slots (pitch x n ° de largeur) (mm)3-18x173-18x17Voyage de table (manuel) x / y / z (mm)700/255/320700/255/320Voyage de table (puissance) x / y / z (mm)680/240/300780/240/300Degré de pivotage de table45 °45 °Degré de pivot de tête de broyeur vertical360 °360 °Poids maximal de la pièce (kg)500500Puissance du moteur de broche (tête h / v) (kW)5.5 / 35.5 / 3Tine à broche (tête h / v)7:24 50 # / 40 #7:24 50 # / 40 #Plage de vitesse de la broche (tête h / v) (r / min)1830-1500 / 125-20001830-1500 / 125-2000Vitesse d'alimentation (x / y / z) (mm / min)1823,5-118023,5-1180 / 8-3941823,5-118023,5-1180 / 8-394Vitesse rapide (x / y / z) (mm / min)2300/2300/7702300/2300/770Distance de la ligne médiane de la broche horizontale à la surface de la table (mm)30-35030-350Distance du nez vertical de la broche à la surface de la table (mm)250-570250-570Puissance du moteur (KW)1.51.5Résolduction de DRO (fraiseuse DRO uniquement (mm)0.05Dimensions de la machine (l x w x h) (mm)2294x1770x18582294x2045x1858Poids de la machine (kg)30003000
