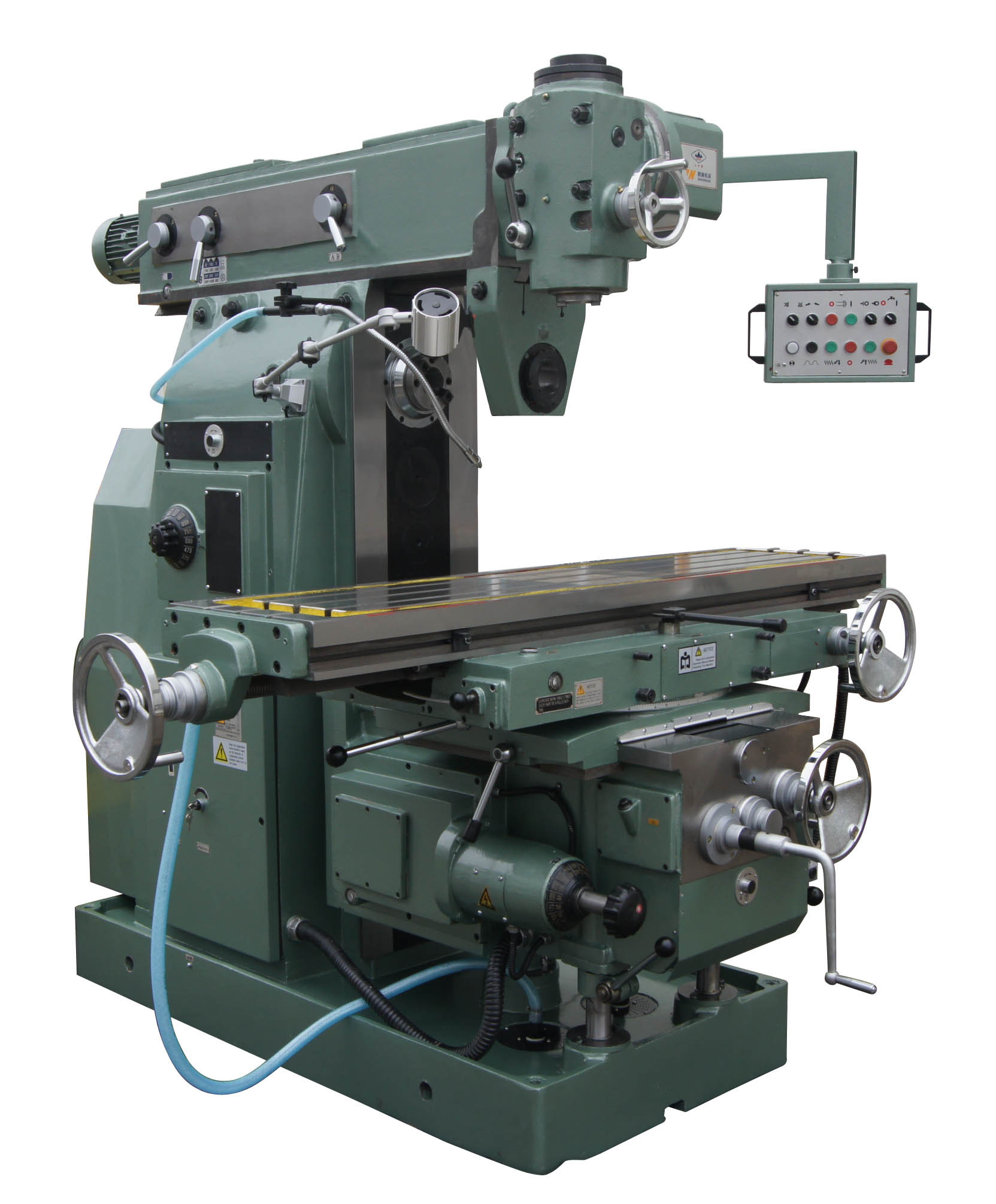

X6232b Universal Tirred Head Milling Machine
Quantité: -
X6232b
♥ Présentation du produit
☆ X6232B Universal Tirred Head Milling Machine Installer une tête de tourelle sur le broyage de type genou universel x6232B. Le manchon de la tête de tourelle flexible pour correspondre au mouvement de la direction, il peut également être utilisé pour mourir des bevels, des forages, une alésage ou un bourent fin et un trou peu profond incliné.
♥ Caractéristiques de la machine
☆ monté avec un coupeur de fraisage à visage différent, un coupeur de fraisage cylindrique, un coupeur de fraisage latéral, un coupeur d'angle et un fraitement formé, un perceuse, un coupe-bancaire, la machine est adaptée pour traiter la surface plate et inclinée, les fentes, le trou d'angle arbitraire, l'équipement et les pièces de bataille diverses.
☆ équipé d'accessoires en option, tels que la division de la tête et de la table rotative, la machine peut être applicable au traitement polyvalent.
☆ La direction du mouvement est modifiée par l'embrayage mécanique. À l'intérieur de la boîte de vitesses d'alimentation, l'embrayage mécanique au lieu de l'embrayage magnétique pour protéger les pièces de la machine et les composants électriques et prolonger la durée de vie.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （Largeur × longueur）
MM
320 × 1320
2
T quetes
MM
3 × 18
3
Distance entre les emplacements T
MM
80
4
Max.Lo charge de la table de travail
kg
550
VOYAGE
5
X axe (manuel / puissance)
MM
800/780
6
Axe Y (manuel / puissance)
MM
300/280
7
Axe Z (manuel / puissance)
MM
410/400
BROCHE
8
Taper de trou de broche vertical
7:24, ISO40 #
9
Taper de trou de broche horizontal
7:24, ISO50 #
10
Diamètre vertical du trou de la broche
Φ20
11
Diamètre horizontal du trou de la broche
Φ29
12
Diamètre de roulement avant de la broche verticale
Φ95
13
Diamètre du roulement avant de la broche horizontale
Φ100
14
Étapes de vitesse verticale de la broche
12
15
Plage de vitesse verticale de la broche
r / min
52-1400
16
Broche horizontale a rapproché les marches
18
17
Spindle horizontale Spped Range
r / min
30-1500
ALIMENTATION
18
Étapes de vitesse d'alimentation
18
19
Plage de vitesse d'alimentation: X longitudinal
mm / min
15-750
20
Plage de vitesse d'alimentation: croix y
mm / min
15-750
21
Plage de vitesse d'alimentation: z vertical
mm / min
5.7-280
22
Plage d'alimentation rapide: x longitudinal
mm / min
2250
23
Plage d'alimentation rapide: croix y
mm / min
2250
24
Plage d'alimentation rapide: z vertical
mm / min
844
Source d'énergie
25
Puissance du moteur principal
kw
7.5
26
Vitesse tournante du moteur principal
r / min
960
27
Alimentation moteur
kw
1.5
28
Alimentation du moteur
r / min
960
29
Puissance de pompe de liquide de refroidissement
kw
0.12
30
Pompe de liquide de refroidissement
litre / min
2760
31
Puissance du moteur de la tête de broyeur vertical
kw
3
32
Vitesse de rotation du moteur de tête de broyeur vertical
r / min
1420
AUTRES
33
Max. Angle rotatif de la table
± 45 °
34
Angle rotatif de tête de broyeur universel
360 °
35
Distance de la broche horizontale face à la table de travail
MM
30-440
36
Distance du centre de broche horizontal au bras
MM
155
37
Distance de la face de la broche véridique au centre de l'aépidé horizontal
MM
15-95
38
Voyage vertitule de la broche verticale
MM
80
39
Dimension machine
MM
2327 × 1792 × 2000
40
Poids de la machine
kg
3500
