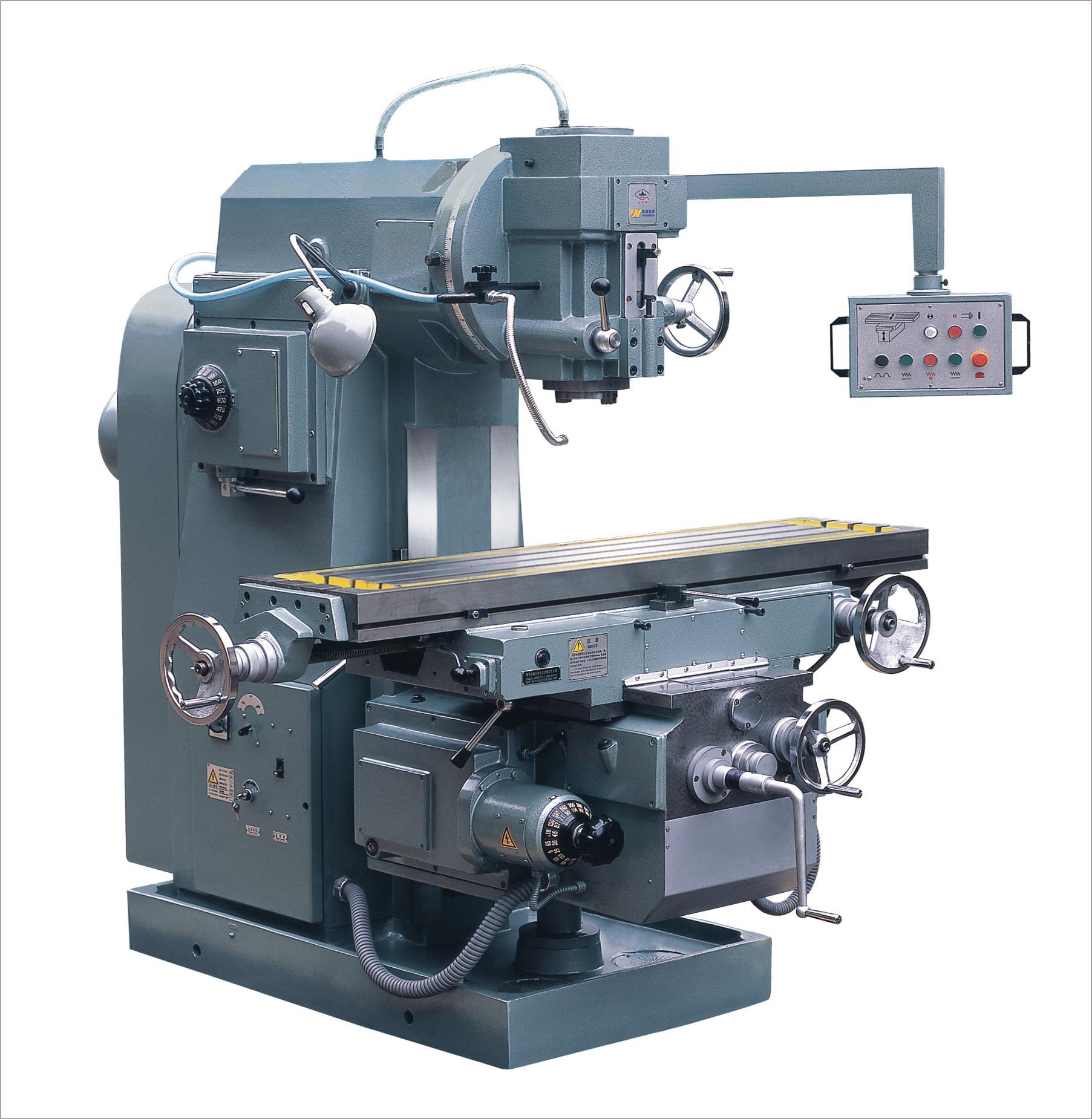

X5036 moulin à vertical
Quantité: -
X5036x1600
♥ Présentation du produit
☆ Monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur divers pièces de travail. Équipé d'accessoires en option, tels que la table rotative et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de la maintenance, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ La tête de broyage vertical peut tourner ± 45 °. La quill de broche peut se déplacer verticalement. La table de travail est appliquée aux aliments automatiques et rapides.
☆ Les voies durcies et glissantes assurent une grande précision.
☆ Avec une puissance du moteur élevée et une vitesse de plage large, la machine s'adapte à la coupe à grande vitesse lors de l'utilisation de coupeurs en alliage dur.
☆ Avec la transmission des engrenages dans le corps de la machine et la plate-forme de levage, la machine est suffisamment rigide pour supporter un traitement lourd.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （ Largeur × longueur ）
MM
360× 1600
2
T quetes
MM
3 × 18
3
Distance entre les emplacements T
MM
80
4
Max.Lo charge de la table de travail
kg
500
VOYAGE
5
X axe (manuel / puissance)
MM
1020/1000
6
Axe Y (manuel / puissance)
MM
300/280
7
Axe Z (manuel / puissance)
MM
410/ 400
BROCHE
8
Max. Angle rotatif de la tête de broyeur vertical
± 45 °
9
Taper de trou de la broche
7:24, non: 50
10
Étapes de vitesse de la broche
18
11
Plage de vitesse de la broche
r / min
30-1500
12
Diamètre de la tonnelle
MM
φ32 φ40
13
Voyage de la quille de fuseau
MM
75
ALIMENTATION
14
Étapes de vitesse d'alimentation
18
15
Plage de vitesse d'alimentation: X longitudinal
mm / min
15-750
16
Plage de vitesse d'alimentation: croix y
mm / min
15-750
17
Plage de vitesse d'alimentation: z vertical
mm / min
5.7-280
18
Plage d'alimentation rapide: x longitudinal
mm / min
2250
19
Plage d'alimentation rapide: croix y
mm / min
2250
20
Plage d'alimentation rapide: z vertical
mm / min
844
Source d'énergie
21
Power Moto R
kw
7.5
22
Alimentation moteur
kw
1.5
23
Tension / fréquence (selon vos besoins)
V / hz
380/50
AUTRES
24
Distance entre le centre de la broche et le guide vertical
MM
380
25
Distance du tableau du centre au guide vertical
MM
235-535
26
Distance du nez de la broche pour travailler sur une surface
MM
50-460
27
Dimension machine
MM
2307× 2 067×2096
28
Dimension de package
MM
2240× 2 180×2320
29
Poids de la machine
kg
3370
