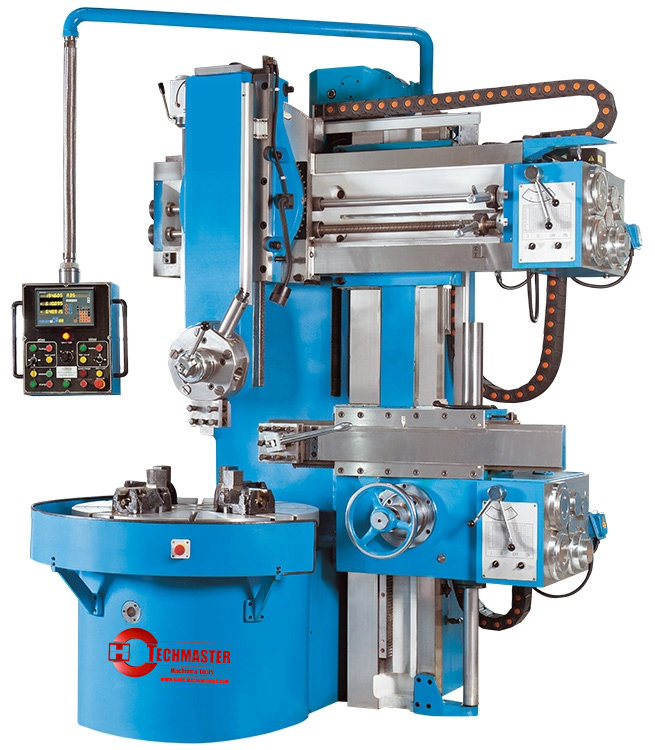

VDM1000
Quantité: Fonctionnalité:
Technologie solide et éprouvée, puissance et précision
pour la fabrication de pièces lourdes jusqu'à 1,2 tonneoutils optimum et accès facile pour les grues et les camions de chariot élévateur
à tourner les diamètres jusqu'à 800 mm
le support supérieur comprend un support d'outil
à 5 stations, un support latéral avec une alimentation indépendante pour une conception de colonne lourde et extérieure
et une base de machine massive et une grande tête de tête donne à la structure entière une solide conception
de colonne
the hydraulic system is powerful, reliable and consists of brand name components
all assemblies of the machine frame feature heavy ribbing and have been annealed tension-free in a carefully monitored process
the material and sturdy guide structure give the vertical boom excellent stability and accuracy for large throat widths
the spindle runs in a high-precision two-row roller bearing and is adjustable for high, constant accuracy
reduction gear drive ensures high torque and a speed range de 10 à 315 tr / min
lubrification centrale automatique pour une maintenance facile et une fonction de machine fiableTour VDM 800 VDM 1000 VDM 1250 VDM 1600 VDM 2300 VDM 2600 zone de travail
Diamètre rotatif (max.) 800 MM 1000 MM 1250 MM 1600 MM 2300 MM 2600 MM Diamètre de tournage du support d'outil supérieur (max.) 800 MM 1000 MM 1250 MM 1600 MM 2300 MM 2600 MM Diamètre de tournant du support d'outil latéral (max.) 720 MM 900 MM 1000 MM 1400 MM 2000 MM 2300 MM Hauteur d'usinage (max.) 800 MM 800 MM 1000 MM 1000 MM 1350 MM 1500 MM Axe de voyage x1 , support supérieur 570 MM 670 MM 700 MM 915 MM 1150 MM 1300 MM Axis de voyage Z1 , Support supérieur 600 MM 650 MM 650 MM 800 MM 800 MM 1000 MM Axis de voyage , traversée 580 MM 580 MM 650 MM 650 MM 890 MM 1100 MM Axe de voyage x2 , support latéral 500 MM 500 MM 600 MM 630 MM 630 MM 730 MM Axe de voyage Z2 , support latéral 810 MM 810 MM 900 MM 900 MM 1150 MM 1180 MM Plage pivotante du support d'outil supérieur ± 30 ° ± 30 ° ± 30 ° ± 30 ° ± 30 ° ± 30 ° longueur de pièce (max.) 800 MM 800 MM 1000 MM 1000 MM 1350 MM 1500 MM Poids de la pièce (max.) 1200 kg 2000 kg 4000 kg 5000 kg 8000 kg 10000 kg poubelle
plage de vitesse (16) 10 - 315 RPM (16) 8 - 250 RPM (16) 6,3 - 200 tr / min (16) 5 - 160 RPM (16) 2,5 - 80 tr / min (16) 1,2 - 40 tr / min couple de tête 10000 Nm 12500 Nm 17500 Nm 25000 Nm 32000 Nm 32000 Nm Diamètre de la table rotative 720 MM 900 MM 1000 MM 1400 MM 2000 MM 2300 MM alimentation
Axe X-Axis d' alimentation (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min Axe Z de la vitesse de l'alimentation (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min (12) 0,8 - 86 mm / min Feed axis W 440 mm / min 440 mm / min 440 mm / min 440 mm / min 440 mm / min 440 mm / min Feed rapide du support supérieur 1800 mm / min 1800 mm / min 1800 mm / min 1800 mm / min 1800 mm / min 1800 mm / min Flux rapide du support latéral 1800 mm / min 1800 mm / min 1800 mm / min 1800 mm / min 1800 mm / min 1800 mm / min titulaire de l'outil 30x40 mm 30x40 mm 30x40 mm 30x40 mm 30x40 mm 30x40 mm Poids de l'outil Max. 50 kg 50 kg 50 kg 50 kg 50 kg 50 kg capacité de conduite
Évaluation du moteur 15 kw 15 kw 22 kw 22 kw 30 kw 37 kw Évaluation du moteur 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch note de moteur 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch 1,3 / 1,8 kW / 1,7 / 2,4 ch mesures et poids
Dimensions globales 2400x2100x2760 mm 2400x2200x2760 mm 2360x2270x2800 mm 2830x2670x2810 mm 3210x2850x3300 mm 3300x4000x3500 mm poids 6500 kg 8000 kg 9000 kg 12500 kg 18000
