Scie à bande BS320 (avec liquide de refroidissement)
Quantité: -
BS320 HDRC

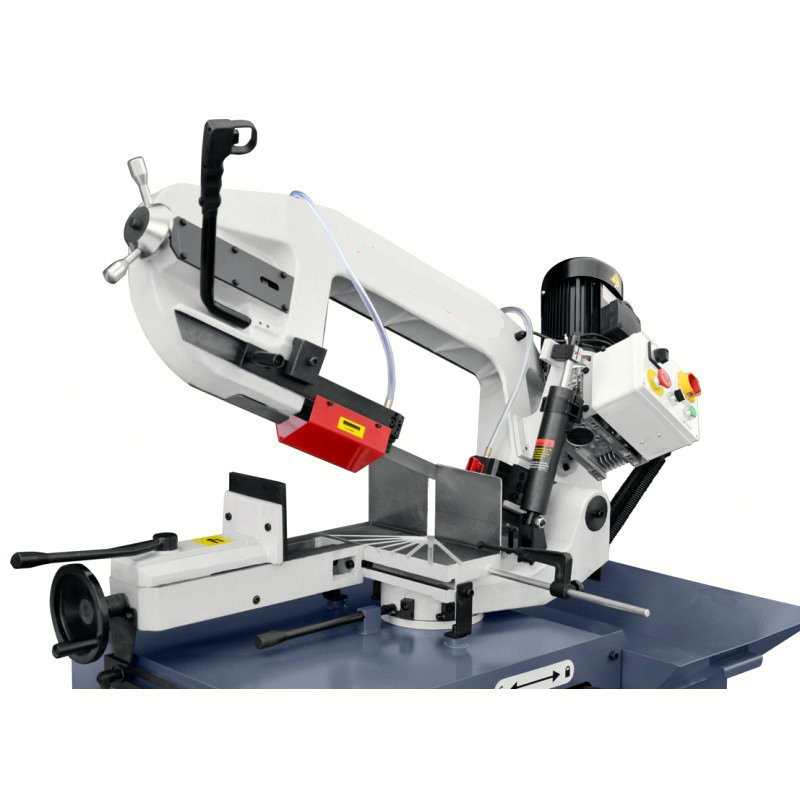

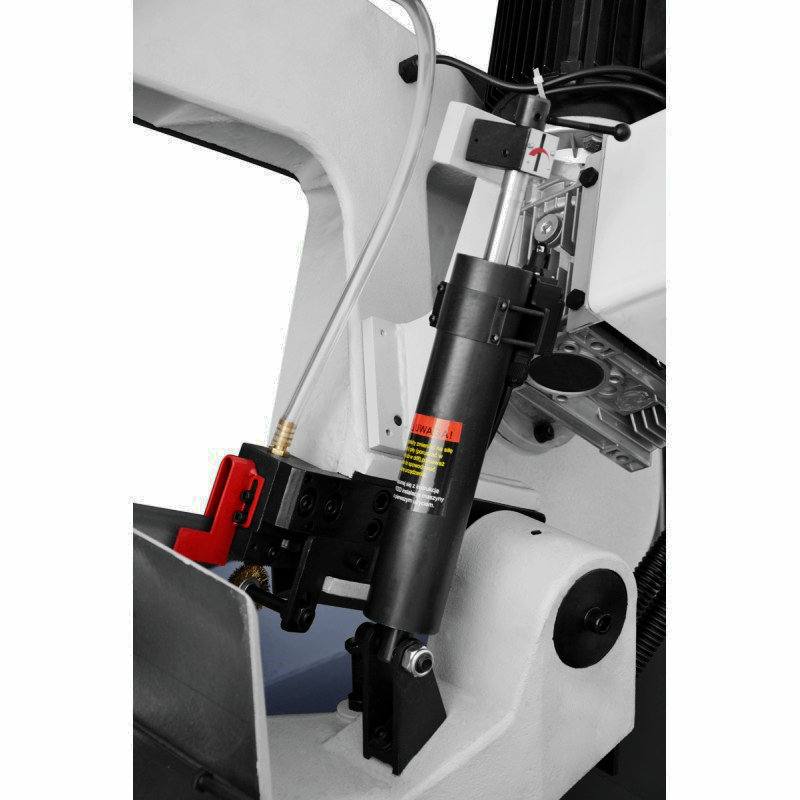

La scie à bande pour le métal fournit une coupe à n'importe quel angle de -45 ° à + 60 °. La coupe d'élément peut être nourrie manuellement ou par tout dispositif d'alimentation. L'alimentation pendant la coupe est gravitationnelle sur le principe du débit d'huile dans un cylindre hydraulique à deux chambres. La bande a été parfaite pour couper des tubes, des profils et d'autres matériaux.

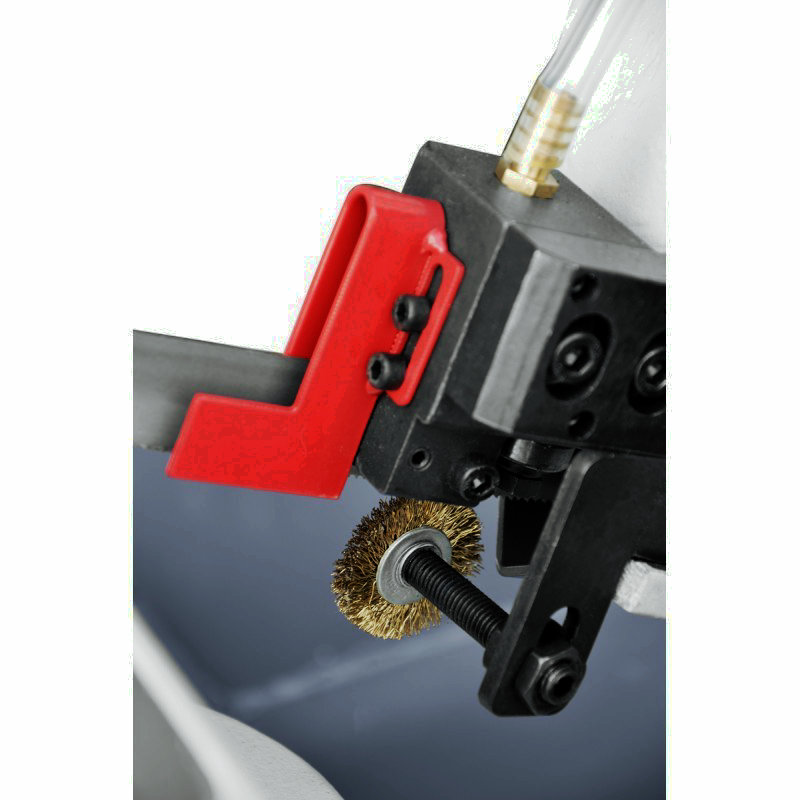

L'opérateur démarre la machine en appuyant sur le bouton Démarrer et définit la vitesse de coupe. Une fois le cycle terminé, la machine s'arrête automatiquement et l'opérateur lève le bras jusqu'à la position de départ. Le bras de scie à bande est fait de fonte massive et uniforme, et avec une bande de coupe de 27 mm de large permet une coupe à grande quantité d'acier de structure, d'acier inoxydable et d'outils. Le vice est situé dans un lit réglable et équipé d'une pince rapide. Les guides de lame sont équipés d'un système de roulements à billes et de carbures cimentés, garantissant une excellente précision de coupe et une coupe droite. Il a un impact énorme sur le guidage du groupe, sa durabilité, sa précision et sa qualité de coupe. Le carbure guidant réduit considérablement l'usure de la machine et de la lame.

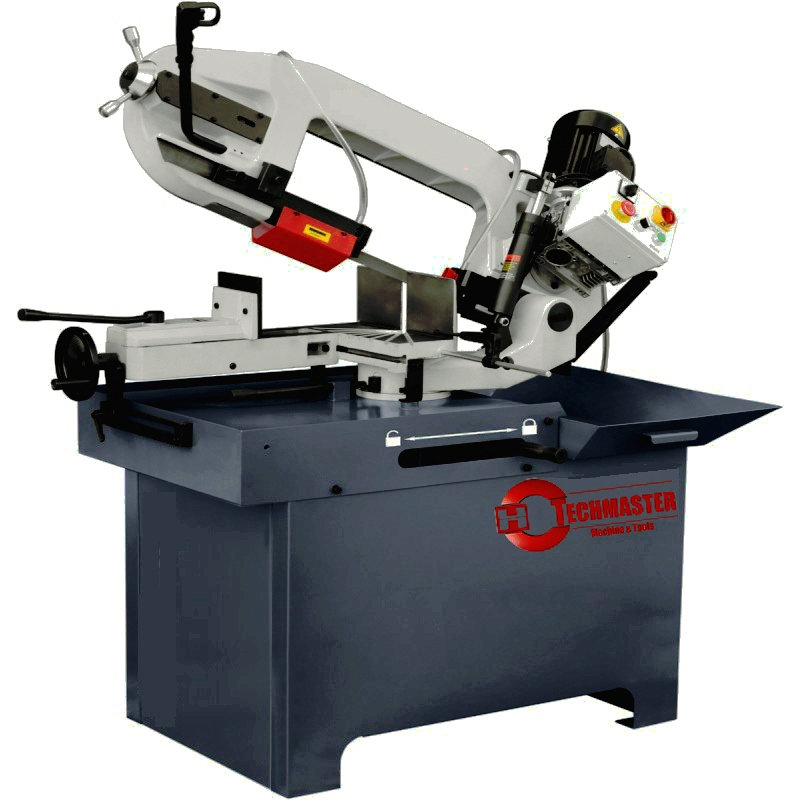

La base est enfermée, constituant un corps soudé rigide de feuilles d'acier. Un récipient de liquide de refroidissement d'inondation séparé avec un électropume est à l'intérieur. La forme de la partie supérieure de base constitue un réservoir pour le drainage du liquide de refroidissement et les copeaux produits pendant la coupe. L'entreprise en fonte est attachée à la base, avec un bras pivotant double face et un panneau de commande.

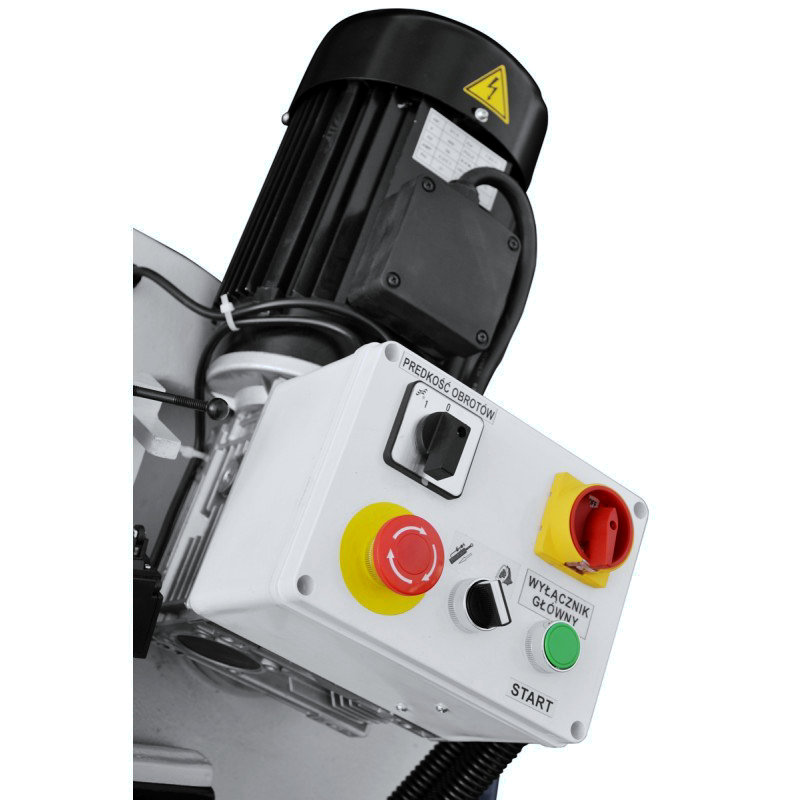

La vitesse d'alimentation est contrôlée par le panneau de commande. Il y a 2 vitesses de bande de coupe: 44 et 88 m / min. En position de bras de repos (après le processus de coupe), le lecteur de bande de coupe est désactivé automatiquement. La sécurité est assurée avec des gardes de bandes et des micro-interrupteurs arrêtant le moteur une fois le cycle de coupe terminé ou après l'ouverture des gardes; La protection supplémentaire consiste en un arrêt automatique de la scie de la bande au cas où la bande de coupe se casse.
Données techniques
Ø Max
260 mm / coupe perpendiculaire
H × b max
320 × 160 mm / coupe perpendiculaire
Alimentation électrique
3 phases, 400 V
Puissance totale
2,1 kW
Contrôle de baisse du bras
cylindre hydraulique
Dimensions du groupe
2730 × 27 × 0,9 mm
Vitesse de coupe
pas sans pas de 0 à 50 m / min
Vitesse de bande
44/88 m / min
Hauteur de base de la base
920 mm
Dimensions
1400 × 880 × 1550 mm
Poids
330 kg
Paramètres de coupe
Angle
0º
Ø260
320 × 160
255 × 255
45º R
Ø210
210 × 200
210 × 210
60º R
Ø135
135 × 130
130 × 130
45º L
Ø160
220 × 130
160 × 160
