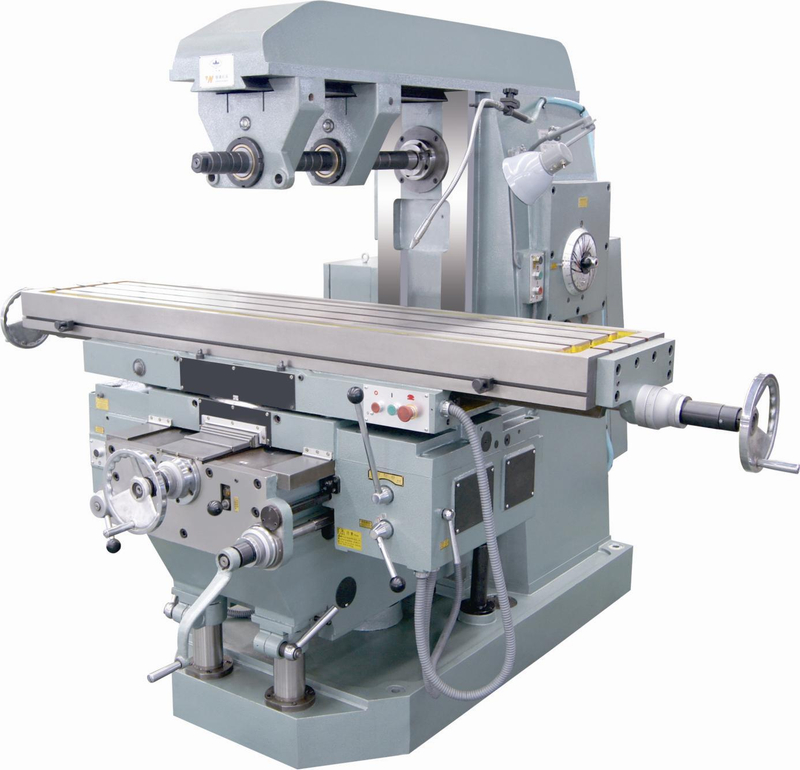

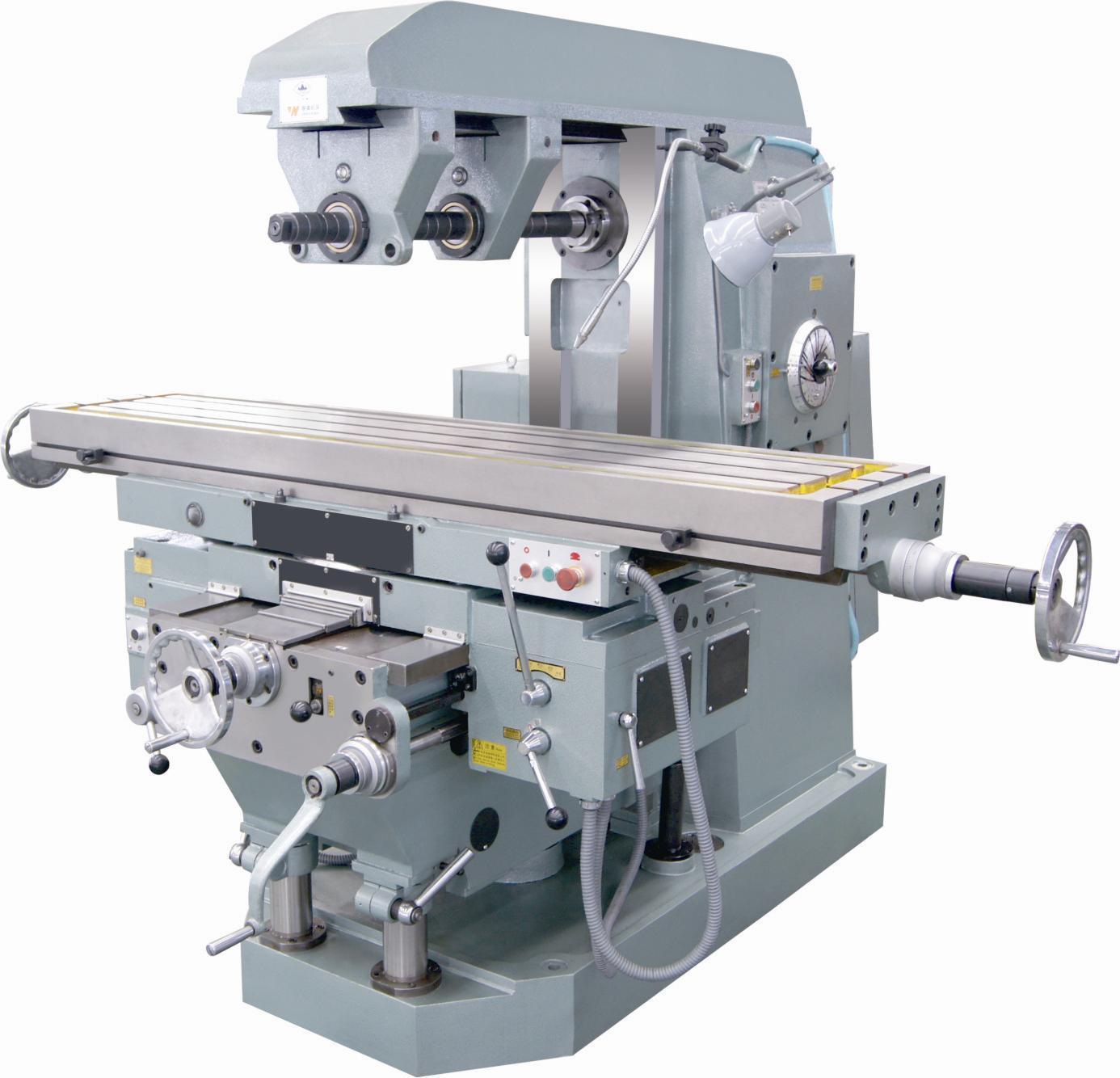

Faute-frappe de type genou universel x6142b
Quantité: -
X6142b
♥ Présentation du produit
☆ Monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur divers pièces de travail. Équipé avec des accessoires en option, tels que la tête de broyage vertical et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de la maintenance, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ ☆ 'T Type ' Vis de plomb en trois axes Assurez un fonctionnement pratique, des performances fiables et une précision de traitement plus élevée.
☆ La direction du mouvement est modifiée par l'embrayage mécanique. À l'intérieur de la boîte de vitesses d'alimentation, l'embrayage mécanique au lieu de l'embrayage magnétique pour protéger les pièces de la machine et les composants électriques et prolonger la durée de vie.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （Largeur × longueur）
MM
428 × 2000
2
T quetes
MM
3 × 18
3
Distance entre les emplacements T
MM
100
4
Max.Lo charge de la table de travail
kg
800
VOYAGE
5
X axe (manuel / puissance)
MM
1220/1200
6
Axe Y (manuel / puissance)
MM
420/410
7
Axe Z (manuel / puissance)
MM
480/470
BROCHE
8
Taper de trou de la broche
7:24, non: 50
9
Étapes de vitesse de la broche
20
10
Plage de vitesse de la broche
r / min
18-1400
11
Diamètre du roulement avant de la broche
MM
Φ100
ALIMENTATION
12
Étapes de vitesse d'alimentation
15
13
Plage de vitesse d'alimentation: X longitudinal
mm / min
10-1250
14
Plage de vitesse d'alimentation: croix y
mm / min
10-1250
15
Plage de vitesse d'alimentation: z vertical
mm / min
2.5-315
16
Plage d'alimentation rapide: x longitudinal
mm / min
3200
17
Plage d'alimentation rapide: croix y
mm / min
3200
18
Plage d'alimentation rapide: z vertical
mm / min
800
Source d'énergie
19
Puissance du moteur principal
kw
11
20
Alimentation moteur
kw
3
21
Tension / fréquence (selon vos besoins)
V / hz
380/50
AUTRES
22
Max. Angle rotatif de la table
± 45 °
23
Distance du centre de la broche à la surface de la table de travail
MM
20-500
24
Distance du centre de broche au bras
MM
182
25
Dimension machine
MM
2800 × 2415 × 2055
26
Poids de la machine
kg
5650
