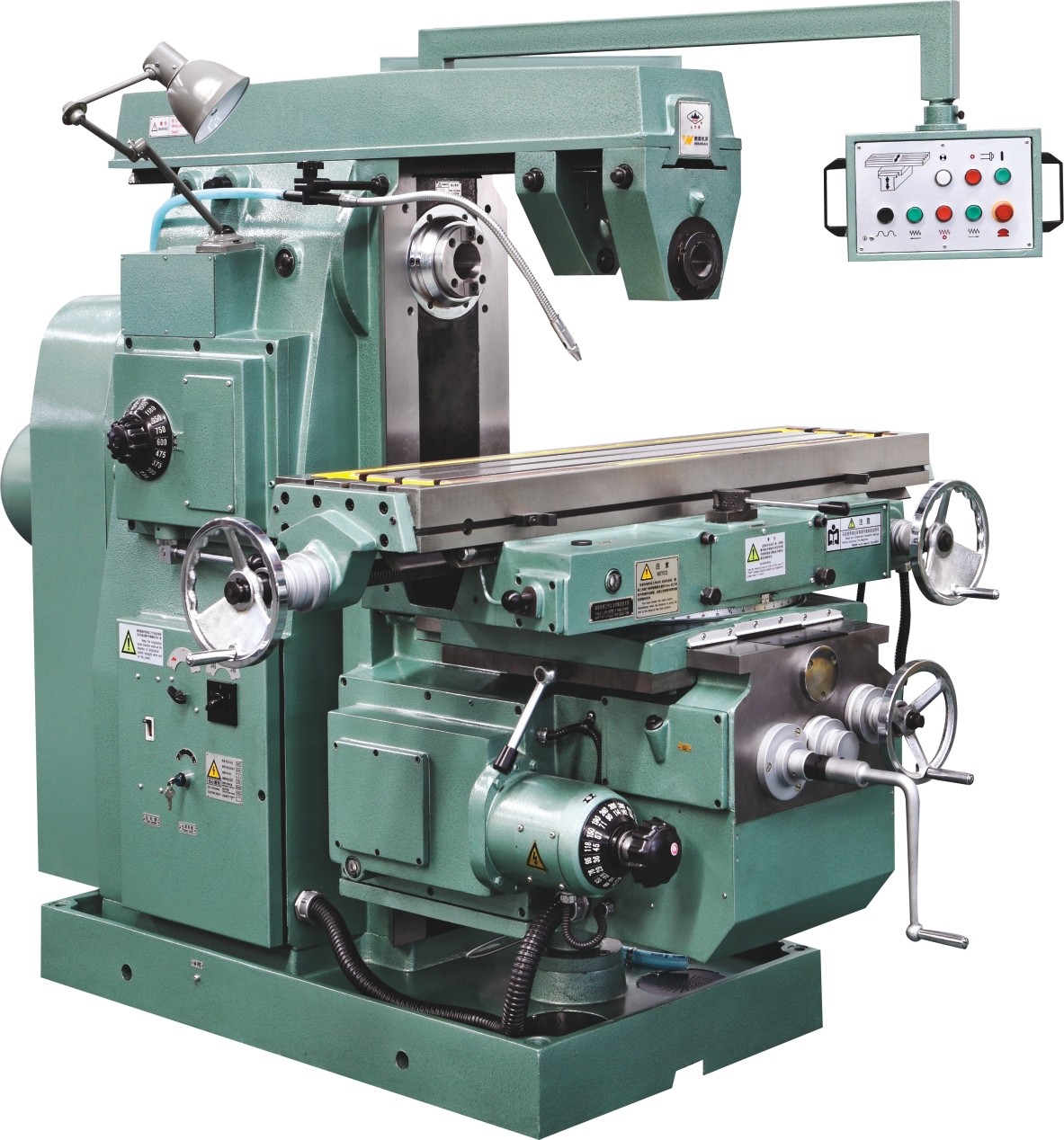

Faute-frappe de type Knee Universal X6132B
Quantité: -
X6132b
♥ Présentation du produit
☆ x6132B Le broyage de type genou universel est une machine à usage général qui peut être utilisée à large gamme. Monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur les pièces de travail diverses. Équipé avec des accessoires en option, tels que la tête de broyage vertical et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de la maintenance, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ La table de travail peut faire tourner ± 45 ° et s'appliquer à des aliments automatiques et rapides.
☆ Les voies durcies et glissantes assurent une grande précision.
☆ Avec une puissance du moteur élevée et une vitesse de plage large, la machine s'adapte à la coupe à grande vitesse lors de l'utilisation de coupeurs en alliage dur.
☆ Avec la transmission des engrenages dans le corps de la machine et la plate-forme de levage, la machine est suffisamment rigide pour supporter un traitement lourd.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （Largeur × longueur）
MM
320× 1320
2
T quetes
MM
3 × 18
3
Distance entre les emplacements T
MM
80
4
Max.Lo charge de la table de travail
kg
550
VOYAGE
5
X axe (manuel / puissance)
MM
800/780
6
Axe Y (manuel / puissance)
MM
300/280
7
Axe Z (manuel / puissance)
MM
410/400
BROCHE
8
Taper de trou de la broche
7:24, non: 50
9
Étapes de vitesse de la broche
18
10
Plage de vitesse de la broche
r / min
30-1500
11
Diamètre de la tonnelle
MM
Φ 22 φ 27 φ32
ALIMENTATION
12
Étapes de vitesse d'alimentation
18
13
Plage de vitesse d'alimentation: X longitudinal
mm / min
15-750
14
Plage de vitesse d'alimentation: croix y
mm / min
15-750
15
Plage de vitesse d'alimentation: z vertical
mm / min
5.7-280
16
Plage d'alimentation rapide: x longitudinal
mm / min
2250
17
Plage d'alimentation rapide: croix y
mm / min
2250
18
Plage d'alimentation rapide: z vertical
mm / min
844
Source d'énergie
19
Power Moto R
kw
7.5
20
Alimentation moteur
kw
1.5
21
Tension / fréquence (selon vos besoins)
V / hz
380/50
AUTRES
23
Distance du centre de broche au bras
MM
155
24
Distance du tableau du centre au guide vertical
MM
235-535
25
Distance du centre de la broche à la surface de la table de travail
MM
30-440
26
Dimension machine
MM
2327× 1792×1720
27
Dimension de package
MM
2220× 1900× 2040
28
Poids de la machine
kg
3200
