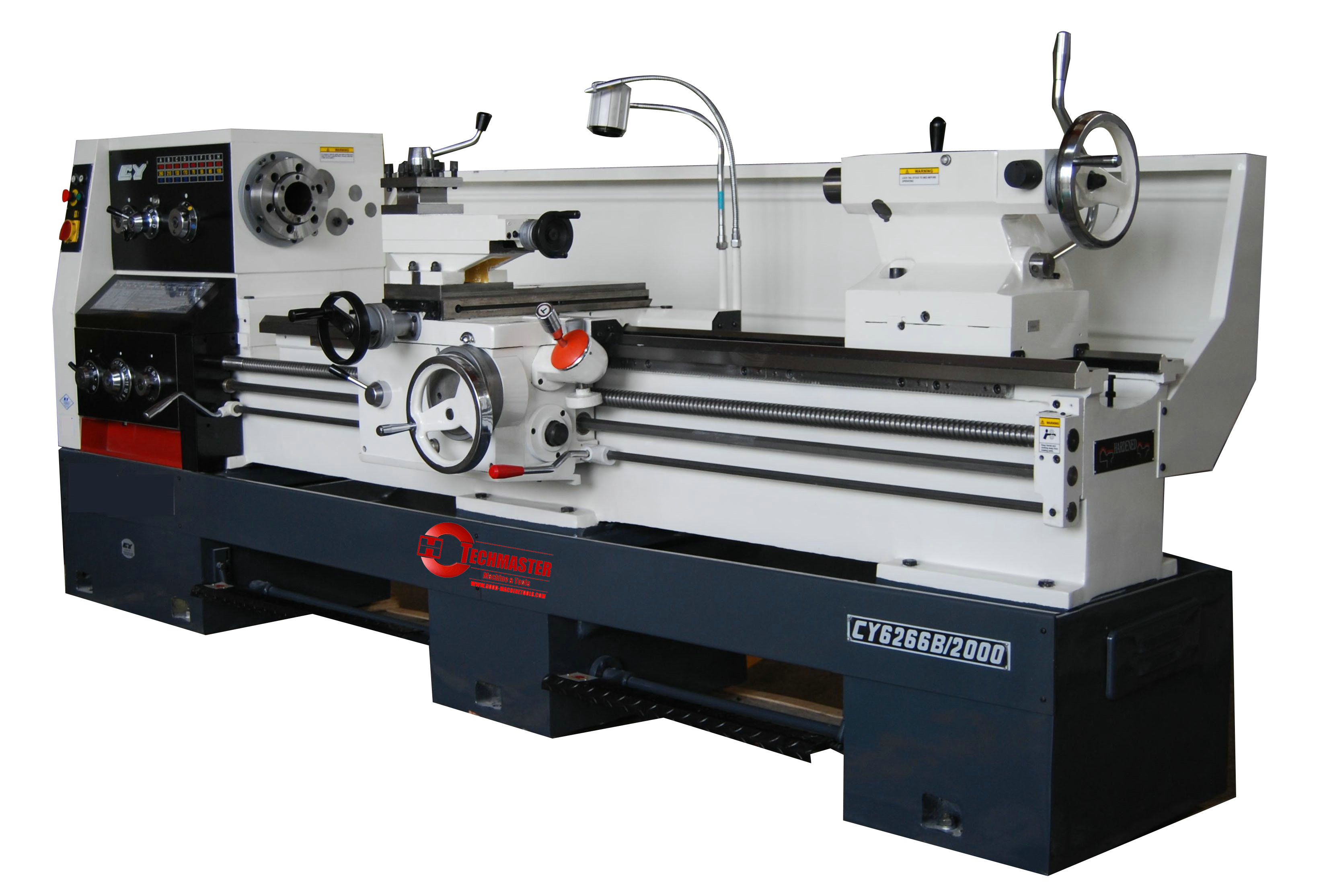

CY6266B
Quantité: Lathe universel CY-6140B CY-6240B, CY-6150B, 6250B, 6166B, 6266B
Lathe Caractéristiques
★ Système de broche de rigidité élevé, avec une température absolue augmentant pas supérieure à 35 ℃.
★ La poupée, la boîte de vitesses, le tablier et les voies de lit sont en fonte de haute qualité, et sont toutes coulées avec la technologie de fonderie de sable de résine. Les voies du lit sont durcies par l'induction, avec dureté autour de HRC 55.
★ La broche soutenue par des roulements de haute précision à 3 points et tous les engrenages de la poupée sont avec précision, la broche se tourne en douceur à grande vitesse.
★ Système d'alimentation rapide pour améliorer l'efficacité. Une large gamme de flux et de hauteur est disponible sans changer de vitesse.
★ Lorsque l'alimentation rapide est activée, le volant de voyage longitudinal de glissière à outil sera automatiquement affectueux.
★ Les dispositifs de sécurité fiables tels que le frein et l'interrupteur d'urgence d'urgence sont assemblés. Le périphérique de protection de surcharge réglable est également installé dans le système d'alimentation.
★ Le poste d'outil adopte la structure de cliquet et peut être rempli en tournant le levier sur seulement un demi-tour.
★ Le taillon est équipé d'un mécanisme à double verrouillage, le mouvement lisse et sans effort est assuré par les dispositifs de défilement élastique en dessous.
★ Avec une capacité de balançoire sur le lit 660 mm, balançoire dans l'espace 830 mm, distance entre les centres de 1000 à 5000 mm, ce tour couvre une large gamme de pièces de travail.
SPÉCIFICATION CY-6140B CY-6240B CY-6150B CY-6250B CY-6166B CY-6266B Balancer sur le lit 400 mm 500 mm 660 mm Swing sur la diapositive transversale 220 mm 300 mm 430 mm Se balancer dans l'écart
630 mm
710 mm
870 mm Largeur de l'écart
240 mm
240 mm
240 mm Largeur de lit 390 mm 390 mm 390 mm Durée de travail (max) 750/1000/1500/2000/3000 750/1000/1500/2000/3000/4000/5000mm 750/1000/1500/2000/3000/4000/5000mm Nez de fuseau D8 D8 D8 Contin de centre de broche 1:20 1:20 1:20 Diamètre de l'alésage de la broche 82 mm 82 mm 82 mm Vitesse de broche 9-1600rmp 9-1600rmp 9-1600rmp Max. couple de sortie de la broche 1500n.m 1500n.m 1500n.m Gamme d'aliments longitudinaux 0,028-6,43 mm / rev 0,028-6,43 mm / rev 0,028-6,43 mm / rev Gamme d'aliments transversaux 0,12-2,73 mm / rev 0,12-2,73 mm / rev 0,12-2,73 mm / rev Pas de vis de plomb 12 mm (système métrique) 2TPI (Système de pouces) 12 mm (système métrique) 2TPI (Système de pouces) 12 mm (système métrique) 2TPI (Système de pouces) Diamètre de la vis du plomb 40 mm 40 mm 40 mm Fils métriques 0,5-224 mm (48 emplacements) 0,5-224 mm (48 emplacements) 0,5-224 mm (48 emplacements) Filetages de pouces 72-1 / 8tpi (46 emplacements) 72-1 / 8tpi (46 emplacements) 72-1 / 8tpi (46 emplacements) Filetages du module 0,5-112 mm (42 emplacements) 0,5-112 mm (42 emplacements) 0,5-112 mm (42 emplacements) Filetages de pas de diamètre 56-1 / 4dp (45 emplacements) 56-1 / 4dp (45 emplacements) 56-1 / 4dp (45 emplacements) Voyage de diapositives croisées (Max.) 320 mm 320 mm 360 mm Voyage de diapositive supérieur (Max.) 145 mm 145 mm 170 mm Spécification de la section du poste d'outil 25x25 mm 25x25 mm 25x25 mm Vitesse de déplacement rapide longitudinal 4,5 m / min (50 Hz) 5,4 m / min (60 Hz) 4,5 m / min (50 Hz) 5,4 m / min (60 Hz) 4,5 m / min (50 Hz) 5,4 m / min (60 Hz) Vitesse de déplacement rapide transversale 1,9 mm / min (50 Hz) 2,3 m / min (60 Hz) 1,9 mm / min (50 Hz) 2,3 m / min (60 Hz) 1,9 mm / min (50 Hz) 2,3 m / min (60 Hz) Morse Caper de Centre-Tone M5 M5 M5 Max. Voyage de la pouette de trempage 150 mm 150 mm 150 mm Diamètre de la quille 75 mm 75 mm 75 mm Moteur principal 7,5 kW 7,5 kW 11 kW Moteur de voyage rapide 250W 1360 tr / min 250W 1360 tr / min 250W 1360 tr / min moteur de pompe au liquide de refroidissement 90W 25L / min 90W 25L / min 90W 25L / min
Système de broche de rigidité élevée, avec une température absolue augmentant pas supérieure à 35 ℃.
Des dispositifs de sécurité fiables tels que les puits de pied et l'interrupteur d'alimentation d'urgence sont assemblés. Le périphérique de protection de surcharge réglable est également installé dans le système d'alimentation. Système d'alimentation rapide pour améliorer l'efficacité. Une large gamme de flux et de hauteur est disponible sans changer de vitesse.
La voie du lit est faite de fonte de haute qualité et de durcissement à l'induction. La dureté est autour de HRC 55.
Le bas-plan est équipé d'un mécanisme à double verrouillage, des mouvements lisses et sans effort sont réalisés à travers les dispositifs de défilement élastique en dessous.
SPÉCIFICATION CY-6250B CY-6266B Balancer sur le lit 500 mm 660 mm Swing sur la diapositive transversale 300 mm 380 mm Se balancer dans l'écart 710 mm 830 mm Largeur de l'écart 240 mm Largeur de lit 390 mm Durée de travail (max) 750,1000, 2000,3000 mm Nez de fuseau D8 Contin de centre de broche 1:20 Diamètre de l'alésage de la broche 82 mm Vitesse de broche 9-1600rmp Max. couple de sortie de la broche 1470n.m Gamme d'aliments longitudinaux 0,028-6,43 mm / rev Gamme d'aliments transversaux 0,12-2,73 mm / rev Pas de vis de plomb 12 mm (système métrique) 2TPI (Système de pouces) Diamètre de la vis du plomb 40 mm Fils métriques 1-224 mm (48 lancers) Filetages de pouces 72-1 / 8tpi (48 emplacements) Filetages du module 0,5-112 mm (42 emplacements) Filetages de pas de diamètre 56-1 / 4dp (45 emplacements) Voyage de diapositives croisées (Max.) 320 mm 350 mm Voyage de diapositive supérieur (Max.) 145 mm 170 mm Vitesse de déplacement rapide longitudinal 4,5 m / min (50 Hz) Vitesse de déplacement rapide transversale 1,9 mm / min (50 Hz) Diamètre de la manche 75 mm
Accessoires standard: Accessoires en option:
3 -mâchoire Chuck TiPer
Turning Attachement
4-Jaw Chuck Micro
Stop Stable
Rest Stop for
Saddle, Suivez REST STOP POUR LA
PLAQUE
DE
LA
PLIQUE
DE
SLIDE CROSSLathe universel CY-6140B CY-6240B, CY-6150B, 6250B, 6166B, 6266B
