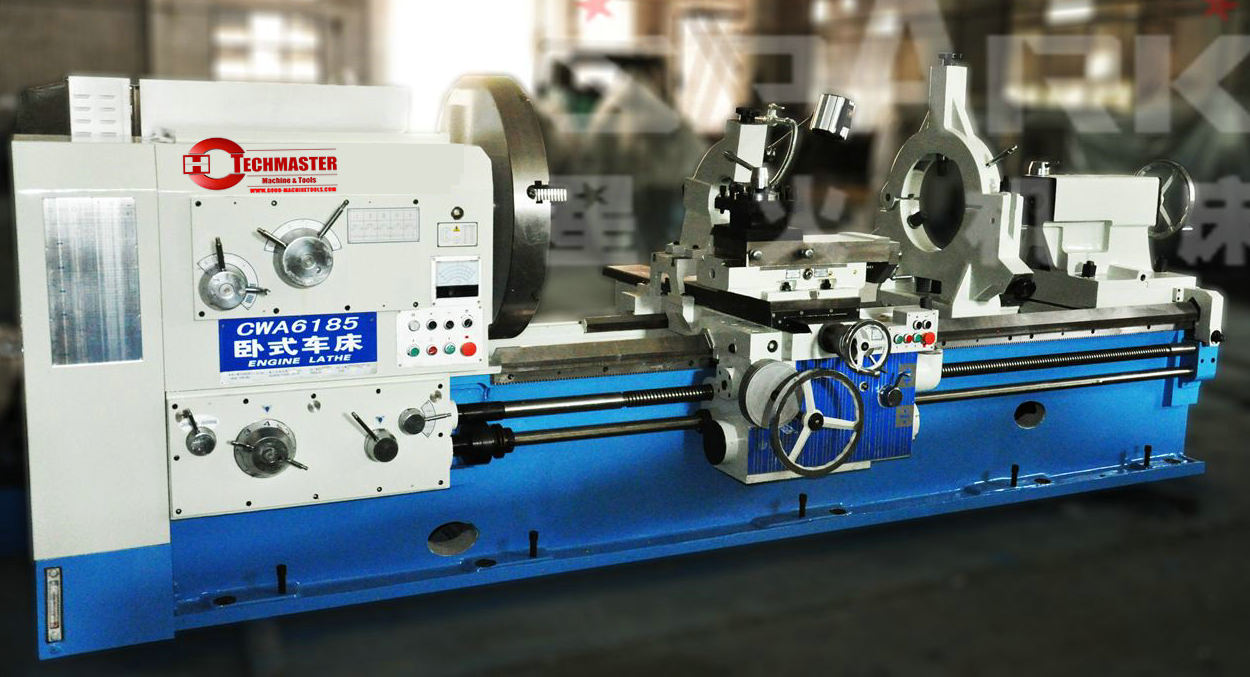

Quality Machine Tools
Spinde alésage de 130 mm, grand diamètre de virage et largeur de grande stabilité maximale et haute précision pour les opérations de brouillage et de finition
Le moteur de 22 kW assure une puissance de coupe élevée
induction durcie et les guides du sol
les grandes roulements de broche
lourds en fonte en nage lourde avec un lit nerveux réduit les vibrations à un
contrôle minimum de joystick pour les aliments X et Z sont montés directement pour prendre en charge un moteur d'alimentation rapide séparé pour l'alimentation dans
l'
embrayage de casque
X et Z

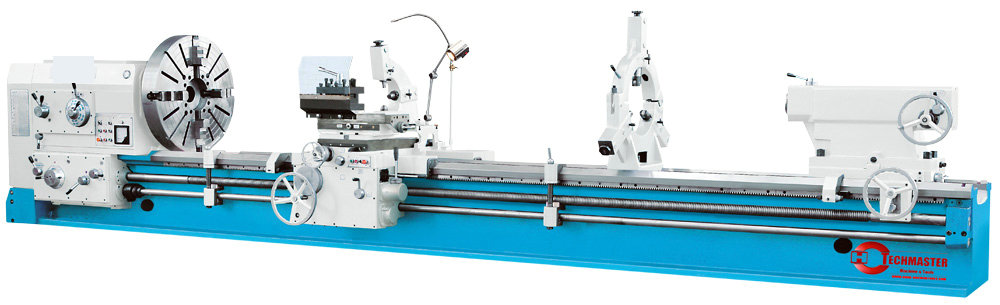

Tour à usage lourd universel | CWA61100 | CWA61125 | CWA61160 | CWA61200 |
zone de travail | | | | |
longueur de pièce (max.) | 1500 MM3000 mm 5000 MM8000 mm | 1500 MM3000 mm 5000 MM8000 mm | 3000 MM5000 mm 8000 MM | 2000 MM3000 mm 5000 MM8000 mm |
Diamètre de tournage sur le lit (max.) | 1000 MM | 1250 MM | 1600 MM | 2000 MM |
Diamètre de tournage sur le support (max.) | 650 MM | 900 MM | 1280 MM | 1600 MM |
Axe de voyage X | 510 MM | 630 MM | 820 MM | 1020 MM |
Axe voyage Z de | 1300 MM2800 mm 4800 MM7800 mm | 1300 ~!phoenix_var36_0!~ ~!phoenix_var36_1!~ 4800 MM7800 mm | 2800 MM4800 mm 7800 MM | 1800 MM2800 mm 4800 MM7800 mm |
Axe Z1 de voyage | 300 MM | 300 MM | 200 MM | 200 MM |
Poids de la pièce (max.) | 6000 kg | 6000 kg | 6000 kg | 10000 kg |
Largeur du lit | 755 MM | 755 MM | 970 MM | 1100 MM |
Swing Range de la diapositive supérieure | ± 180 ° | ± 180 ° | ± 180 ° | ± 180 ° |
poubelle | | | | |
vitesses de broche (à droite) | (21) 3,15 - 315 tr / min | (21) 3,15 - 315 tr / min | (21) 2,5 - 250 tr / min | (21) 2 - 200 RPM |
vitesses de broche (à gauche) | (12) 3,15 - 400 tr / min | (12) 3,15 - 400 tr / min | (12) 3,15 - 250 tr / min | (12) 2,5 - 200 tr / min |
alésage de la broche | 130 MM | 130 MM | 130 MM | 130 MM |
monture de broche | ISO A2-15 | ISO A2-15 | ISO A2-15 | ISO A2-15 |
alimentation | | | | |
Feed X-axis | 0,064 - 12 mm / r | 0,064 - 12 mm / r | 0,064 - 12 mm / r | 0,064 - 12 mm / r |
Nourrir l'axe Z | 0,032 - 6 mm / r | 0,032 - 6 mm / r | 0,032 - 6 mm / r | 0,032 - 6 mm / r |
Nourrir l'axe Z1 | 0,016 - 3 mm / r | 0,016 - 3 mm / r | 0,016 - 3 mm / r | 0,016 - 3 mm / r |
Axe X Feed Rapid | 1870 mm / min | 1870 mm / min | 1870 mm / min | 1870 mm / min |
Axis Z d' alimentation rapide | 3740 mm / min | 3740 mm / min | 3740 mm / min | 3740 mm / min |
tapotement | | | | |
Tapotage, métrique | (45) 1-120 mm | (45) 1-120 mm | (45) 1-120 | (45) 1-120 mm |
tapotement, diamétrique | (42) 30-1 / 4 dp | (42) 30 - 1/4 dp | (42) 30 - 1/4 dp | (42) 30 - 1/4 dp |
Taraudage, module | (46) 0,5 - 60 mm | (46) 0,5 - 60 mm | (46) 0,5 - 60 mm | (46) 0,5 - 60 mm |
Tapping, Whitworth | (48) 0,5-60 GPZ | (48) 0,5 - 60 gpz | (48) 0,5 - 60 gpz | (48) 0,5 - 60 gpz |
étouffage | | | | |
diamètre de la quille | 160 MM | 160 MM | 160 MM | 160 MM |
Tai - Tow | métrisch 80 | métrisch 80 | métrisch 80 | métrisch 80 |
troupe de plumes de la poubelle | 300 MM | 300 MM | 300 MM | 300 MM |
ajustement de la traversée | ± 2,5 mm / ± 0,1 ' | ± 2,5 mm / ± 0,1 ' | ± 2,5 mm / ± 0,1 ' | ± 2,5 mm / ± 0,1 ' |
capacité de conduite | | | | |
Évaluation du moteur | 22 kw | 22 kw | 22 kw | 22 kw |
tension d'alimentation | comme nécessaire | 400 V | 400 V | 400 V |
mesures et poids | | | | |
Dimensions globales | 4600x1850x1790 mm 6100x1810x1790 mm 8100x1810x1790 mm 11100x1810x1790 mm | 4600x1810x1790 mm 6100x1880x1920 mm 8100x1880x1920 mm 11100x1880x1920 mm | 6040x2060x2230 mm8 040x2060x2230 mm 11040x2060x2230 mm | 5200x2200x2400 mm 6100x2200x2400 mm 8100x2200x2400 mm 12920x2380x2510 mm |
poids | 9350 kg10850 kg 12650 kg16100 kg | 9750 kg11550 kg 13300 kg16800 kg | 12900 kg16200 kg 21020 kg | 13000 kg18500 kg 23200 kg30080 kg |
