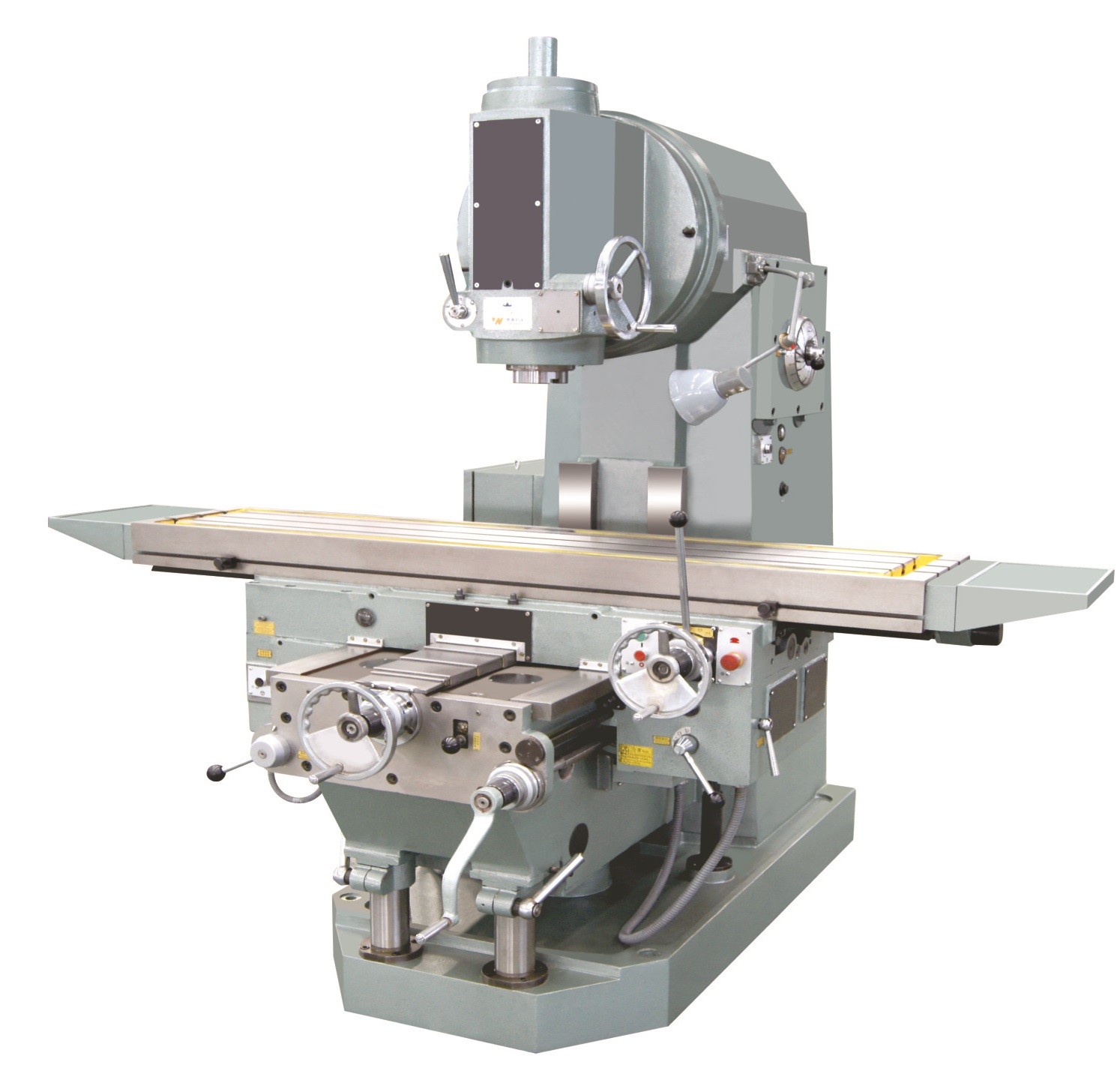

Broyeur vertical x5042b
Quantité: -
X5042b
♥ Présentation du produit
☆ Monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur divers pièces de travail. Équipé d'accessoires en option, tels que la table rotative et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de la maintenance, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ ☆ 'T Type ' Vis de plomb en trois axes Assurez un fonctionnement pratique, des performances fiables et une précision de traitement plus élevée.
☆ La direction du mouvement est modifiée par l'embrayage mécanique. À l'intérieur de la boîte de vitesses d'alimentation, l'embrayage mécanique au lieu de l'embrayage magnétique pour protéger les pièces de la machine et les composants électriques et prolonger la durée de vie.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （Largeur × longueur）
MM
428× 2000
2
T quetes
MM
3 × 18
3
Distance entre les emplacements T
MM
100
4
Max.Lo charge de la table de travail
kg
800
VOYAGE
5
X axe (manuel / puissance)
MM
1250/1230
6
Axe Y (manuel / puissance)
MM
420/350
7
Axe Z (manuel / puissance)
MM
470/450
BROCHE
8
Max. Angle rotatif de la tête de broyeur vertical
± 45 °
9
Taper de trou de la broche
7:24, non: 50
10
Étapes de vitesse de la broche
20
11
Plage de vitesse de la broche
r / min
18-1400
12
Diamètre du roulement avant
MM
Φ100
13
Voyage de la quille de fuseau
MM
90
ALIMENTATION
14
Étapes de vitesse d'alimentation
15
15
Plage de vitesse d'alimentation: X longitudinal
mm / min
10-1250
16
Plage de vitesse d'alimentation: croix y
mm / min
10-1250
17
Plage de vitesse d'alimentation: z vertical
mm / min
2.5-315
18
Plage d'alimentation rapide: x longitudinal
mm / min
3200
19
Plage d'alimentation rapide: croix y
mm / min
3200
20
Plage d'alimentation rapide: z vertical
mm / min
800
Source d'énergie
21
Puissance du moteur principal
kw
11
22
Alimentation moteur
kw
3
23
Tension / fréquence (selon vos besoins)
V / hz
380/50
AUTRES
24
Distance entre le nez de la broche et la surface de la table de travail
MM
40-520
25
Dimension machine
MM
2600 × 2470 × 2450
26
Poids de la machine
kg
5800
