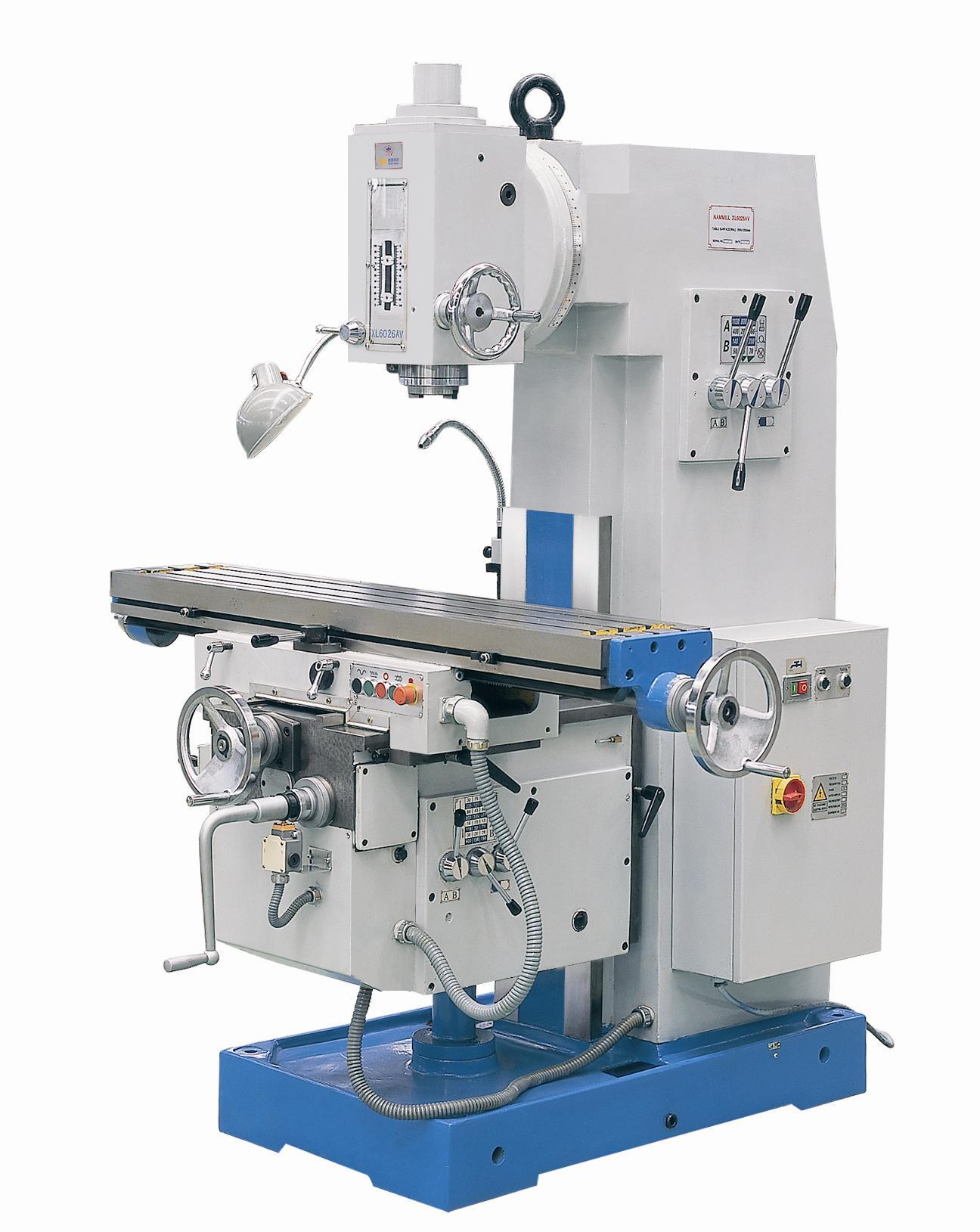

Broyeur vertical x5030c
Quantité: -
X5030c
Aperçu du produit
☆ x5030C Le broyage vertical de type genou vertical est une machine à usage général qui peut être utilisée à large gamme. Monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur les pièces de travail diverses. Équipé d'accessoires en option, tels que la table rotative et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de la maintenance, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ La tête de broyage vertical peut tourner ± 45° . La quill de broche peut se déplacer verticalement. La table de travail est appliquée aux aliments automatiques et rapides.
☆ Les voies durcies et glissantes assurent une grande précision.
☆ Avec une puissance du moteur élevée et une vitesse de plage large, la machine s'adapte à la coupe à grande vitesse lors de l'utilisation de coupeurs en alliage dur.
☆ Avec la transmission des engrenages dans le corps de la machine et la plate-forme de levage, la machine est suffisamment rigide pour supporter un traitement lourd.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （Largeur × longueur）
MM
300 × 1250
2
T quetes
MM
3 × 14
3
Distance entre les emplacements T
MM
63
4
Max.Lo charge de la table de travail
kg
250
VOYAGE
5
Voyage longitudinal x
MM
800
6
Cross Travel Y
MM
265
7
Voyage vertical z
MM
410
BROCHE
8
Max. Angle rotatif de la tête de broyeur vertical
± 45 °
9
Taper de trou de la broche
7:24, non: 40
10
Étapes de vitesse de la broche
12
11
Plage de vitesse de la broche
r / min
35-1600
12
Diamètre de la tonnelle
MM
Φ27
13
Voyage de la quille de fuseau
MM
70
ALIMENTATION
14
Étapes de vitesse d'alimentation
12
15
Plage de vitesse d'alimentation: X longitudinal
mm / min
15-800
16
Plage de vitesse d'alimentation: croix y
mm / min
15-800
17
Plage de vitesse d'alimentation: z vertical
mm / min
6-270
18
Plage d'alimentation rapide: x longitudinal
mm / min
2100
19
Plage d'alimentation rapide: croix y
mm / min
2100
20
Plage d'alimentation rapide: z vertical
mm / min
880
Source d'énergie
21
Puissance du moteur principal
kw
4
22
Alimentation moteur
kw
0.75
23
Tension / fréquence (selon vos besoins)
V / hz
380/50
AUTRES
24
Distance entre le centre de la broche et le guide vertical
MM
290
25
Distance du tableau du centre au guide vertical
MM
152-417
26
Distance entre le nez de la broche et la surface de la table de travail
MM
60-470
27
Dimension machine
MM
1650 × 1540 × 1920
28
Dimension de package
MM
1670 × 1580 × 2040
29
Poids de la machine
kg
1800
