57-3d
Quantité: -
57-3d
♥ Présentation du produit

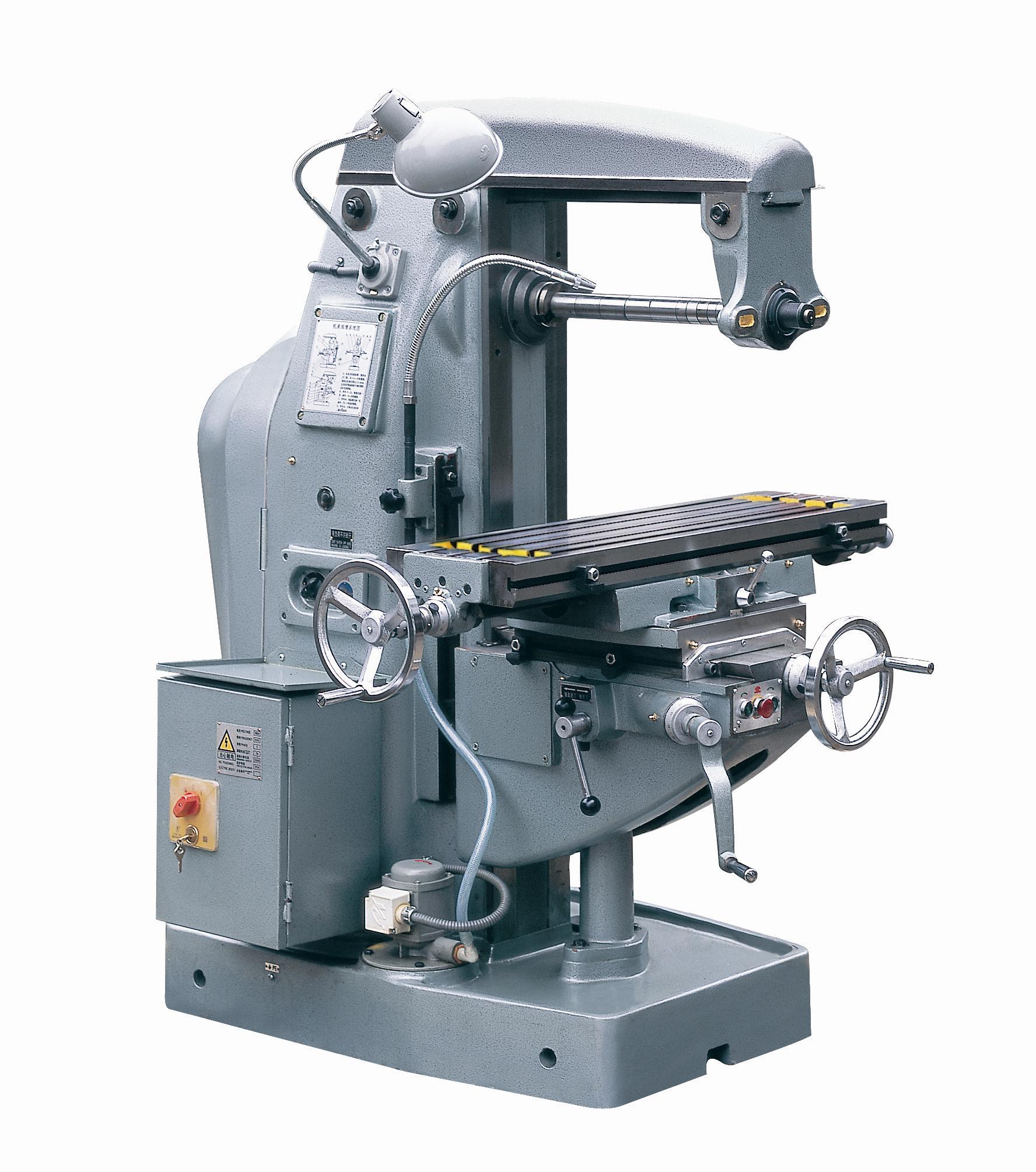

☆ 57-3D La fraiseuse universelle de type genou est une machine à usage général qui peut être utilisée dans une large gamme. Monté avec le visage, cylindrique, côté, biseauté et frappeurs formés, la machine est adaptée pour traiter la surface plate et inclinée, les fentes et les engrenages sur les pièces de travail diverses. Équipé avec des accessoires en option, tels que la tête de broyage vertical et la tête de division, la machine peut être applicable au traitement polyvalent. Il s'agit d'une machine-outil idéale pour l'usinage du processus, de la maintenance, de l'instrument, de la matrice et des moules.
♥ Caractéristiques de la machine
☆ La table de travail peut faire tourner ± 45° et s'appliquer à des aliments automatiques et rapides.
☆ Les voies durcies et glissantes assurent une grande précision.
☆ Avec une puissance du moteur élevée et une vitesse de plage large, la machine s'adapte à la coupe à grande vitesse lors de l'utilisation des coupeurs en alliage dur.
☆ Avec la transmission des engrenages dans le corps de la machine et la plate-forme de levage, la machine est suffisamment rigide pour supporter un traitement lourd.
☆ Système complet de liquide de refroidissement et de lubrification.
☆ L'équipement DRO est facultatif.
♥ machine p aramètre
CODE
ARTICLE
DÉTAILS
1
Table de travail （ Largeur × longueur ）
MM
250 × 900
2
T quetes
MM
3 × 14
3
Distance entre les emplacements T
MM
654
VOYAGE
4
Voyage longitudinal x
MM
500
5
Cross Travel Y
MM
165
6
Voyage vertical z
MM
300
BROCHE
7
Taper de trou de la broche
MT3 OR7: 24, n °: 30
8
Étapes de vitesse de la broche
12
9
Plage de vitesse de la broche
r / min
32-1250
10
Diamètre de la tonnelle
MM
Φ22 φ27
ALIMENTATION
11
Étapes de vitesse d'alimentation
12
12
Plage de vitesse d'alimentation: X longitudinal
mm / min
5.6-181
13
Plage de vitesse d'alimentation: croix y
mm / min
11.3-366
14
Plage de vitesse d'alimentation: z vertical
mm / min
4.5-146.2
Source d'énergie
15
Puissance du moteur principal
kw
2/2,4
16
Tension / fréquence (selon vos besoins)
V / hz
380/50
AUTRES
17
Distance du centre de broche au bras
MM
162
18
Distance du centre de la broche à la surface de la table de travail
MM
60-360
19
Dimension machine
MM
1400 × 1330 × 1478
20
Dimension de package
MM
1430 × 1440 × 1750
21
Poids de la machine
kg
1300
